cd4046應用電路圖（一）

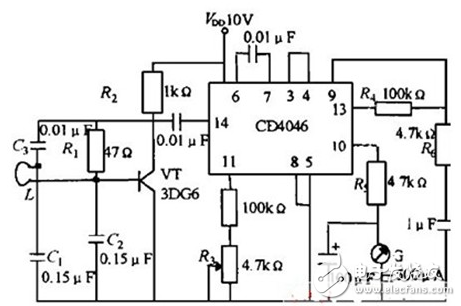

一款由CD4046構成的金屬探測儀電路圖

通常金屬探測儀由兩部分組成，即金屬探測儀與自動剔除裝置，其中檢測器為核心部分。檢測器內部分布著三組線圈，即中央發射線圈和兩個對等的接收線圈，通過中間的發射線圈所連接的振蕩器來產生高頻可變磁場，空閑狀態時兩側接收線圈的感應電壓在磁場未受干擾前相互抵消而達到平衡狀態。

VT與C1、C2、探頭L一起組成振蕩器，其頻率約為300kHz.探頭采用直徑為440毫米的線圈。當探頭接近埋在地下的金屬時，金屬物體相當于短路環，使L的電感量減小，振蕩頻率隨之升高，表針偏轉角度改變。表頭易采用零位指示器，零點位于刻度盤中央，此電路仍屬于頻率電壓轉換電路。

一旦金屬雜質進入磁場區域，磁場受到干擾，這種平衡就被打破，兩個接收線圈的感應電壓就無法抵消，未被抵消的感應電壓經由控制系統放大處理，并產生報警信號（檢測到金屬雜質）。系統可以利用該報警信號驅動自動剔除裝置等，從而把金屬雜質排除生產線以外。如下圖為一款由CD4046構成的金屬探測儀電路圖。

cd4046應用電路圖（二）

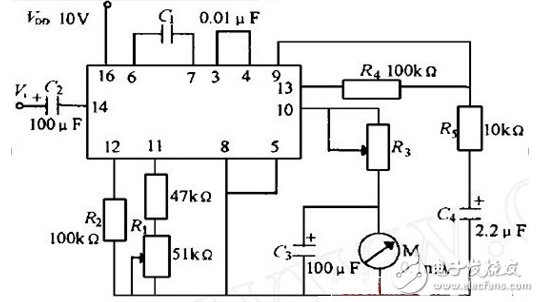

由CD4046構成的頻率計電路圖

CD4046是通用的CMOS鎖相環集成電路，其特點是電源電壓范圍寬（為3V-18V），輸入阻抗高（約100MΩ），動態功耗小，在中心頻率f0為10kHz下功耗僅為600μW，屬微功耗器件。

頻率計用表針指示被測頻率的高低。R1由47k固定電阻與51k的電位器串聯而成，R4、R5和C4構成低通濾波器，R3與表頭M串聯后作為源跟隨器的負載，R3還用于調節表的滿刻度電流。表頭上并有100LF的大電容，用于消除低頻時表針的抖動現象，該頻率計的測量范圍是20Hz~1kHz.

以下為CD4046構成的頻率計電路。

cd4046應用電路圖（三）

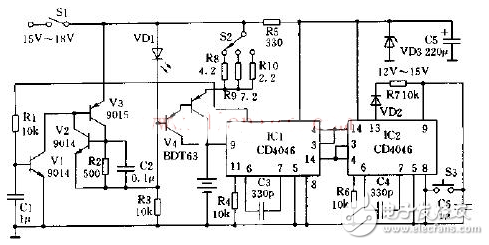

采用CD4046的電池快速充電器電路

CD4046是通用的CMOS鎖相環集成電路，其特點是電源電壓范圍寬（為3V-18V），輸入阻抗高（約100MΩ），動態功耗小，在中心頻率f0為10kHz下功耗僅為600μW，屬微功耗器件。

CD4046內部還有線性放大器和整形電路，可將14腳輸入的100mV左右的微弱輸入信號變成方波或脈沖信號送至兩相位比較器。源跟蹤器是增益為1的放大器，VCO的輸出電壓經源跟蹤器至10腳作FM解調用。齊納二極管可單獨使用，其穩壓值為5V，若與TTL電路匹配時，可用作輔助電源。

cd4046應用電路圖（四）

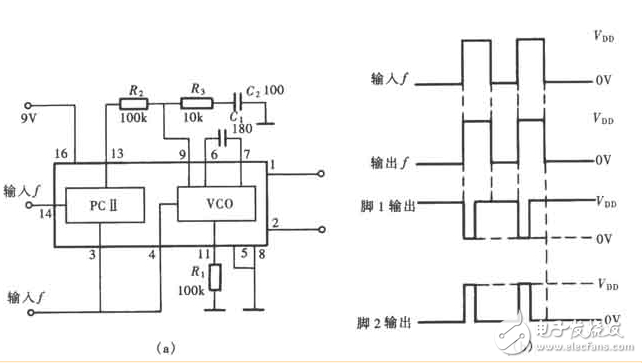

由CD4046組成的頻率信號跟蹤鎖相環電路圖

頻率信號跟蹤電路即鎖相環電路，它是CD4046的基本應用電路之一。如圖所示為用CD4046組成的能夠捕捉和跟蹤頻率為l00~100kHz輸入信號的鎖相環電路。

cd4046應用電路圖（五）

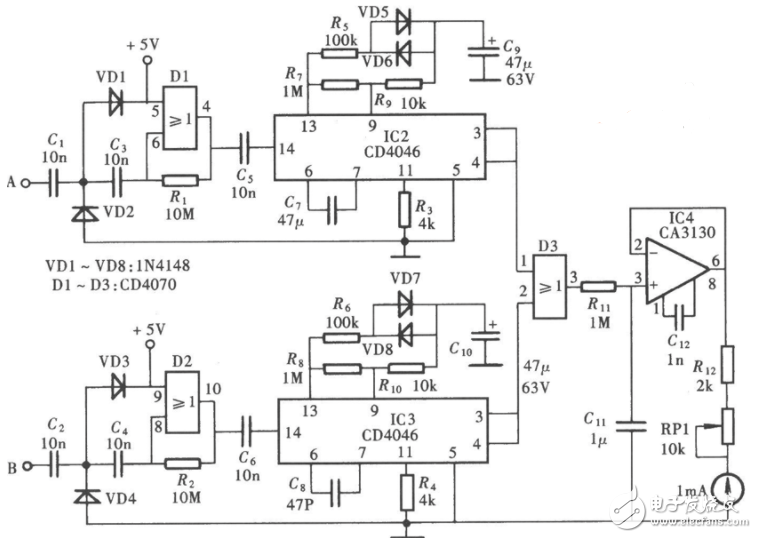

采用CD4046組成的相位檢測儀電路圖如下所示：
