我國首次實現3nm晶體管技術 技術具體如何

半導體動態 ? 來源:工程師吳畏 ? 2019-05-29 16:48 ? 次閱讀

今天有多家媒體報道了中國科研人員實現了3nm半導體工藝的突破性進展,香港《南華早報》稱中科院微電子所團隊的殷華湘等人研究出了3nm晶體管,相當于人類DNA鏈條寬度,這種晶體管解決了玻爾茲曼熱力學的限制。

在中國半導體芯片正在被美國卡脖子的今天,國內科研人員實現3nm晶體管技術具有重要意義,南華早報在文章中也提到了該技術的意義——過去我們只能看著別人競賽,現在可以參與這場競賽了。

不過這個技術具體如何呢?找了下,南華早報的新聞源是中科院微電子所的通告,官方介紹的內容如下:

現有硅基晶體管受玻爾茲曼熱力學限制,室溫下亞閾值擺幅SS≥60mV/dec,阻礙了工作電壓的繼續降低。當集成電路技術進入5納米及以下節點,隨著集成度的持續增加,在維持器件性能的同時面臨功耗急劇增加的嚴重挑戰。

先導中心殷華湘研究員的團隊在主流后HKMG FinFET集成工藝的基礎上,通過材料工藝優化和多柵器件電容匹配設計,結合高質量低界面態的3納米鉿鋯金屬氧化物薄膜,研制成功性能優異的NC-FinFET器件,實現了SS和閾值電壓回滯分別為34.5mV/dec和9mV的500納米柵長NC-FinFET器件,以及SS和閾值電壓回滯分別為53mV/dec和40mV的20納米柵長NC-FinFET器件。

其中,500納米柵長NC-FinFET器件的驅動電流比常規HfO2基FinFET器件(非NC-FinFET)提升了260%且電流開關比(Ion/Ioff)大于1x106,標志著微電子所在新型NC-FinFET器件的研制方面取得了重要進展。

上述最新研究結果發表在國際微電子器件領域的頂級期刊《IEEE Electron Device Letters》上(DOI: 10.1109/LED.2019.2891364),并迅速受到國際多家研發機構的高度關注。

該項集成電路先導工藝的創新研究得到國家科技重大專項02專項和國家重點研發計劃等項目的資助。

圖1 (a)負電容FinFET基本結構;(b-c)三維器件溝道結構與鐵電HZO膜層結構;

(d-e)器件I-V與SS特性;(f)最新器件性能?chē)?guó)際綜合對比(SS與回滯電壓越小越好)

官方通報里用詞要嚴謹?shù)亩啵岬降?nm實際上說的是3nm氧化物薄膜的厚度,沒有確定說是3nm工藝,不過這個技術也確實是用于5nm節點之后的工藝中。

不過這個所謂的負電容技術還是學術研究,南華報道中提到了殷華湘表示該技術具備應用實力,但是殷華湘也提到了這個技術距離商業化應用還有數年時間,團隊還在致力于解決材料及質量控制等問題。

簡單來說,這次的國產突破3nm工藝報道依然是一項重要的學術進展,但在半導體工藝上這樣的例子太多了,除非能很快量產并且具備更好的性能或者更低的成本,否則這些工藝很難取代現在的半導體技術。

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 半導體
    +關注

    關注

    335

    文章

    28538

    瀏覽量

    231942
  • 晶體管
    +關注

    關注

    77

    文章

    9974

    瀏覽量

    140559
收藏 人收藏

    評論

    相關推薦
    熱點推薦

    性能殺手锏!臺積電3nm工藝迭代,新一代手機芯片交戰

    面向性能應當會再提升,成為聯發科搶占市場的利器。高通雖尚未公布新一代旗艦芯片驍龍8 Gen 4亮相時間與細節。外界認為,該款芯片也是以臺積電3nm制程生產,并于第四季推出。 ? 臺積電3nm 實現更高
    的頭像 發表于 07-09 00:19 ?5875次閱讀

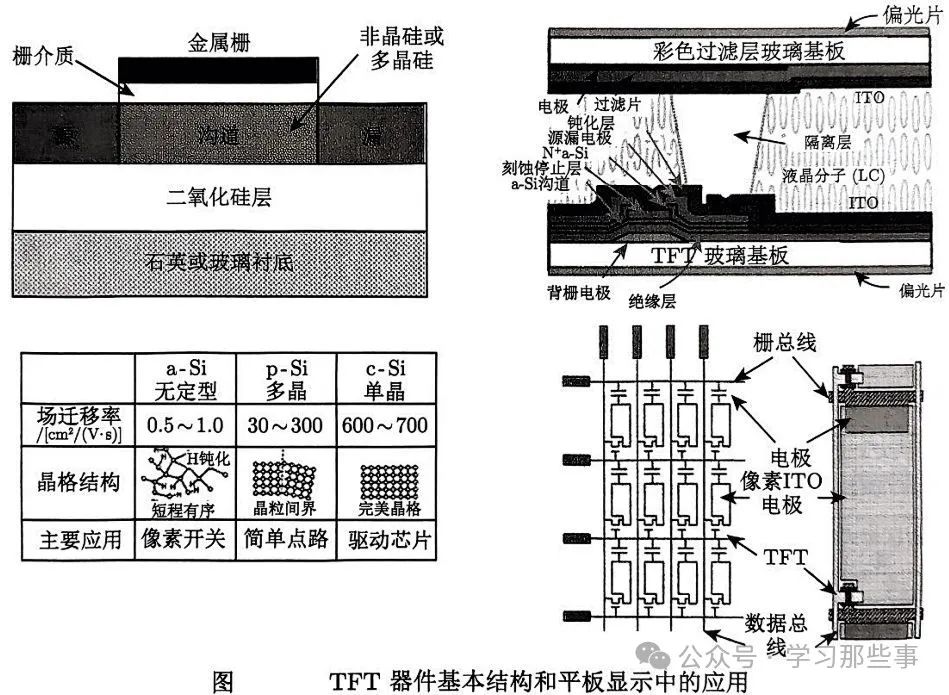

    薄膜晶體管技術架構與主流工藝路線
