很多工程師在使用PLC的數字量輸入點的時候,時常都會問廠家PLC的DI點可不可以接NPN或是PNP的接近開關,抑或是咨詢兩線制/三線制/四線制的接近開關如何與PLC的DI點連接,本周就先跟大家簡單分享這兩個問題。
首先我們先說下接近開關,對接近它的物體有“感知”能力的元件,這類傳感器不需要接觸到被檢測物體,當有物體移向傳感器,并接近到一定距離時,傳感器就有“感知”,通常把這個距離叫“檢出距離”,利用傳感器對接近物體的敏感特性制作的開關,就是接近開關,接近開關分兩線制、三線制及四線制。
1、兩線制接近開關
(1)有兩根線
(2)需要串聯在電路上使用
(3)相當于一個普通開關,有正負極
2、三線制接近開關
(1)有三根線
(2)需要單獨供電電源才能工作

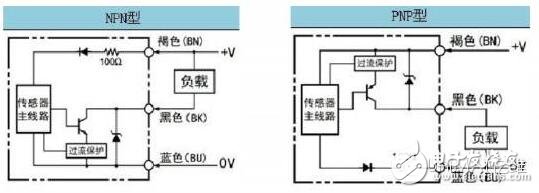

(3)一路輸出,兩種輸出形式:NPN/PNP

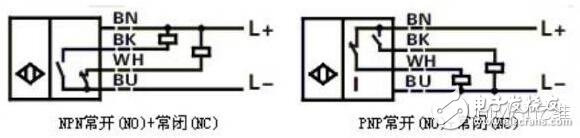

3、四線制接近開關
(1)有四根線
(2)需要單獨供電電源才能工作
(3)兩路輸出,NC/NO
(4)輸出形式:NPN/PNP

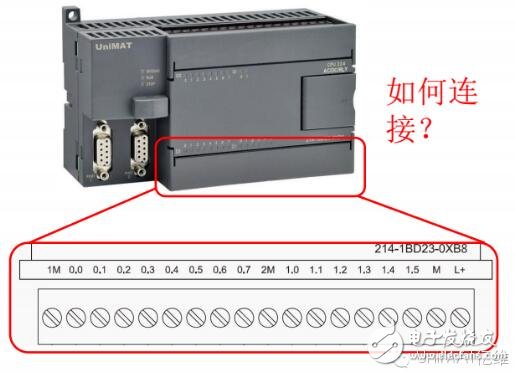

以上我們簡單介紹了三種接近開關,那么在實際應用中接近開關如何連接PLC數字量輸入呢?下面我們以億維UN214-1BD23-0XB8CPU為例說明。

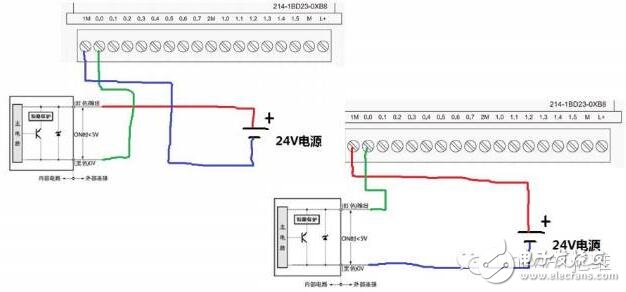

1、兩線制接近開關與UN214-1BD23-0XB8DI連接

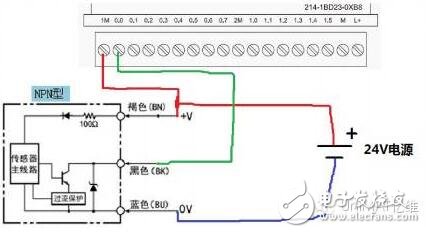

2、三線制NPN接近開關與UN214-1BD23-0XB8DI連接

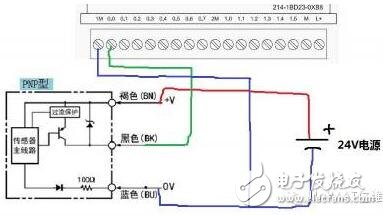

3、三線制PNP型接近開關與UN214-1BD23-0XB8DI連接
-
