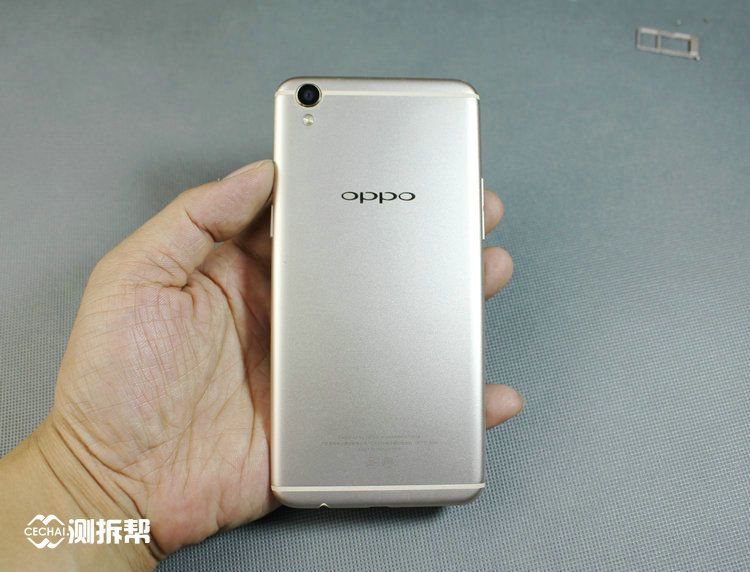

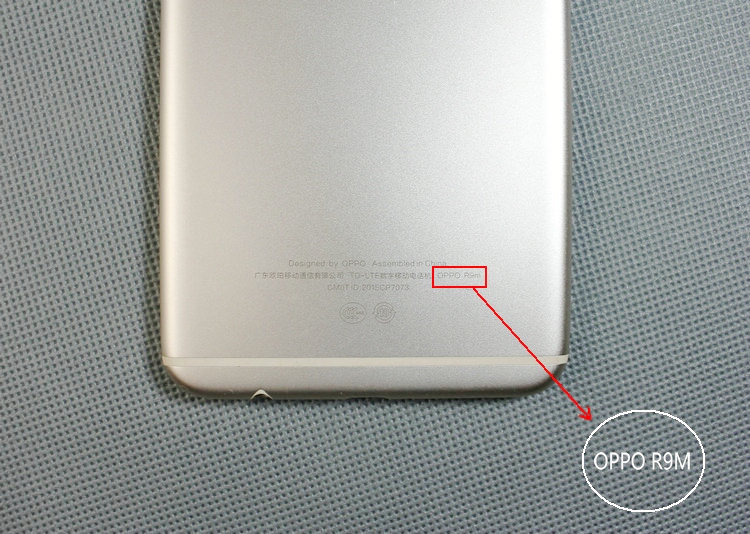

oppo R9m支持全網2/3/4G網絡,支持三網4G+,簡單來說4G+網絡指可以一邊打電話,一邊使用數據網絡上網。
手機退卡槽。

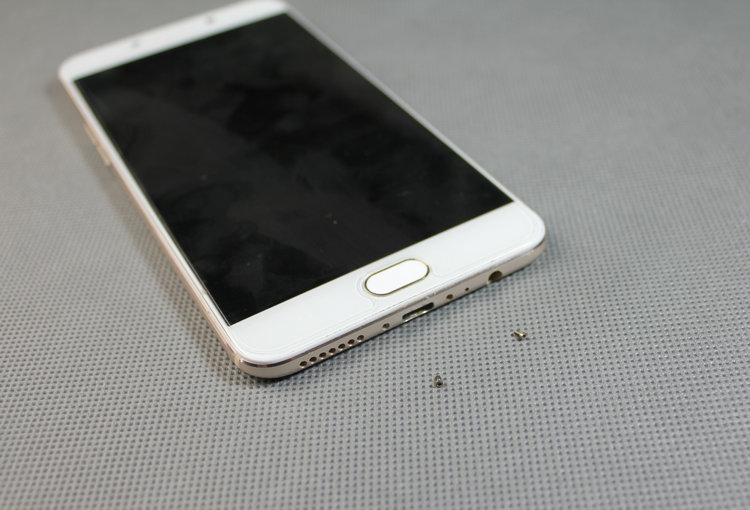

先拆卸手機尾部2顆螺絲。

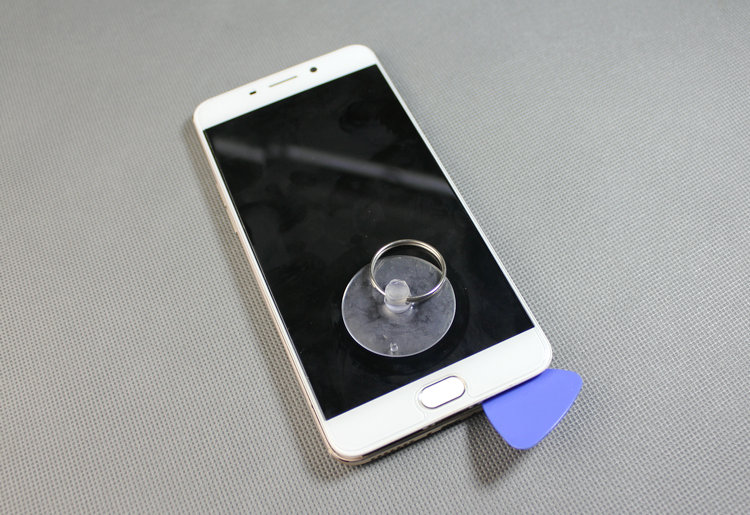

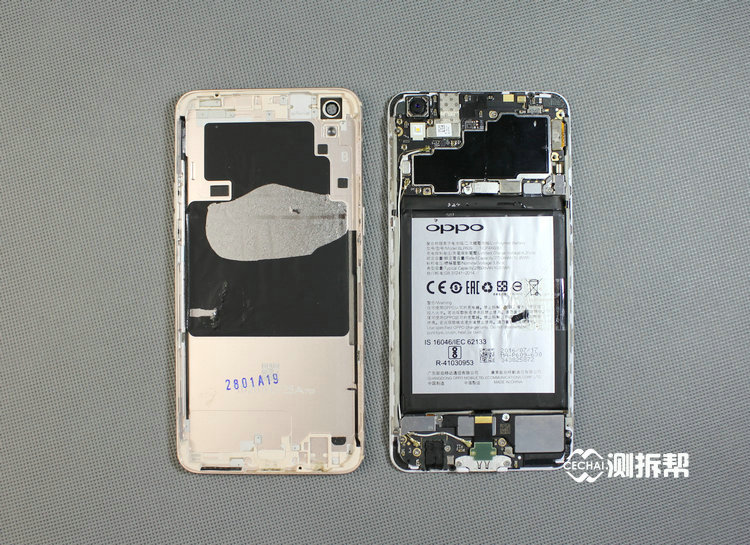

拉起屏幕,如果緊的話就用撬片配合,拆解方法跟蘋果6類似。

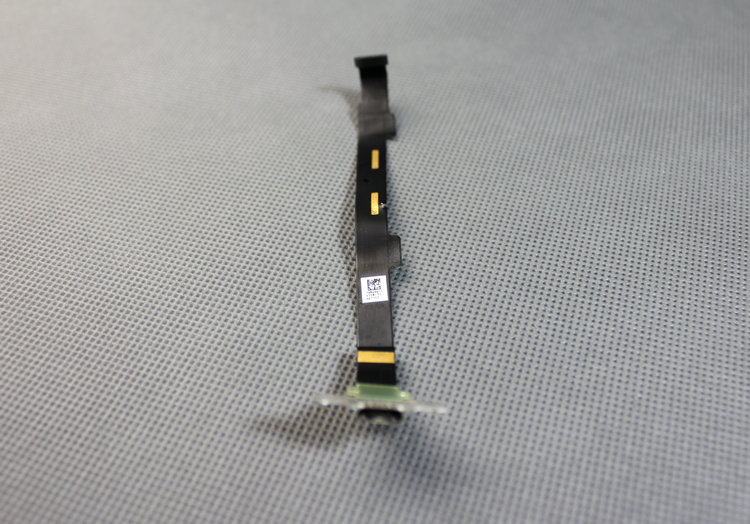

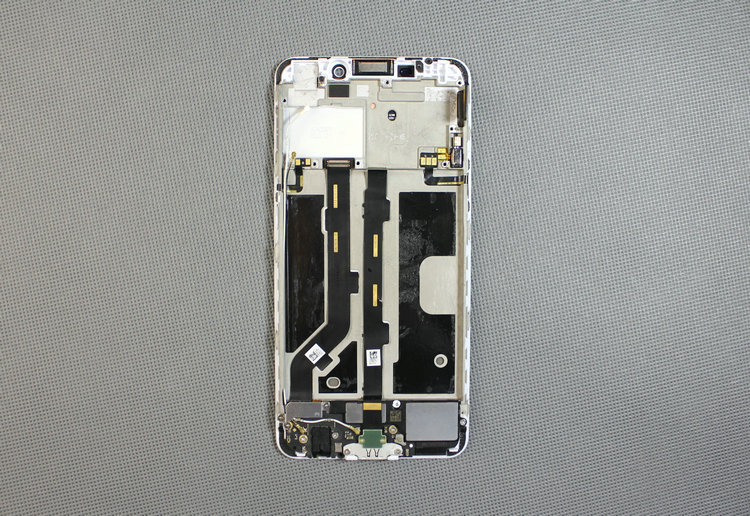

拆下各種排線上的固定鐵片。

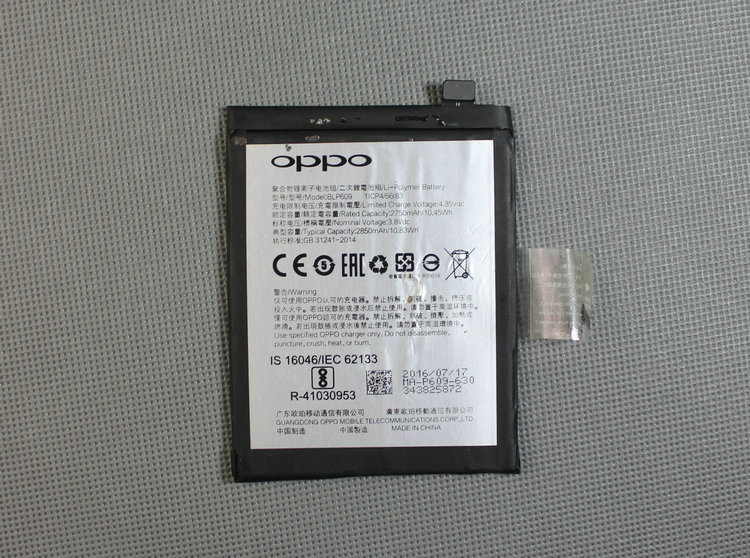

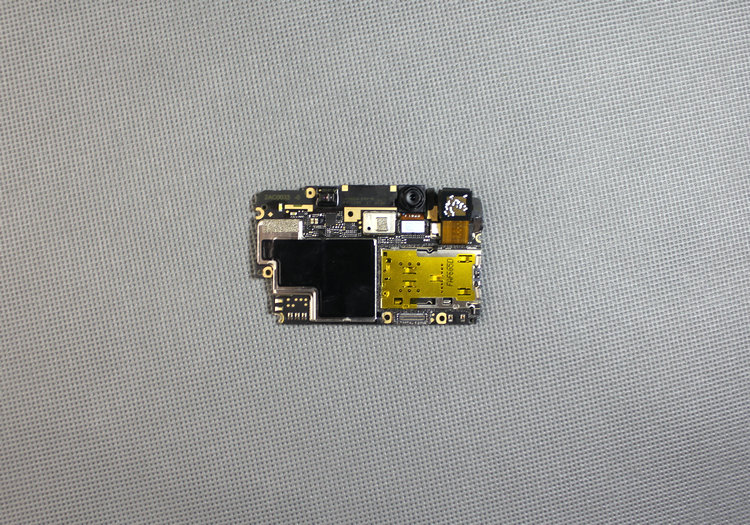

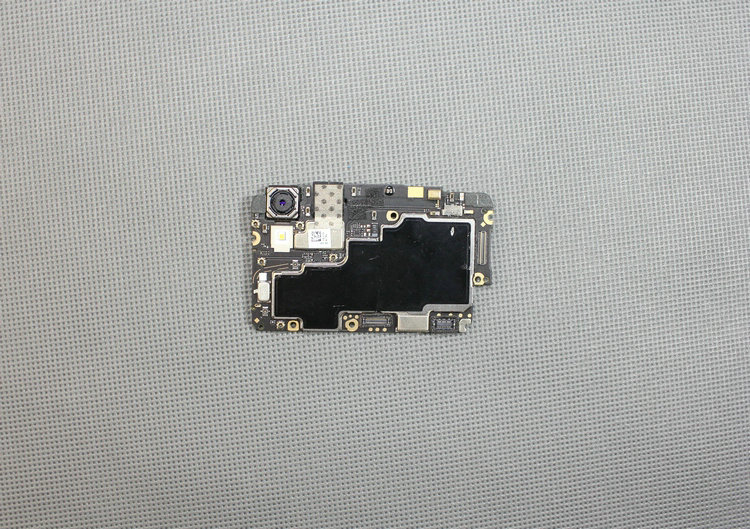

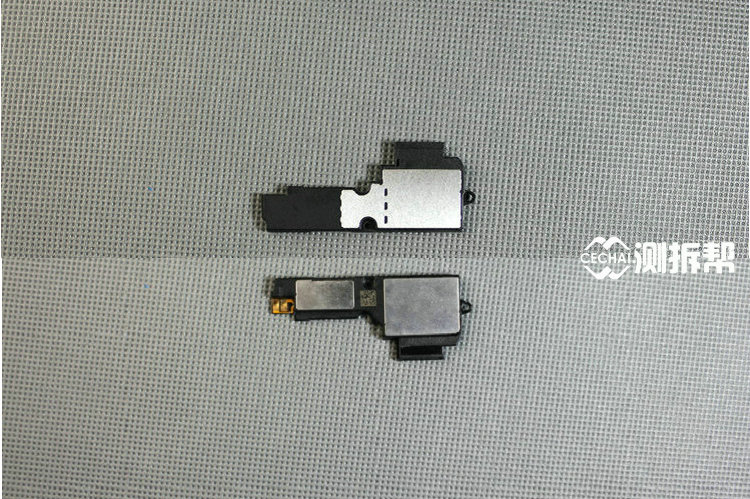

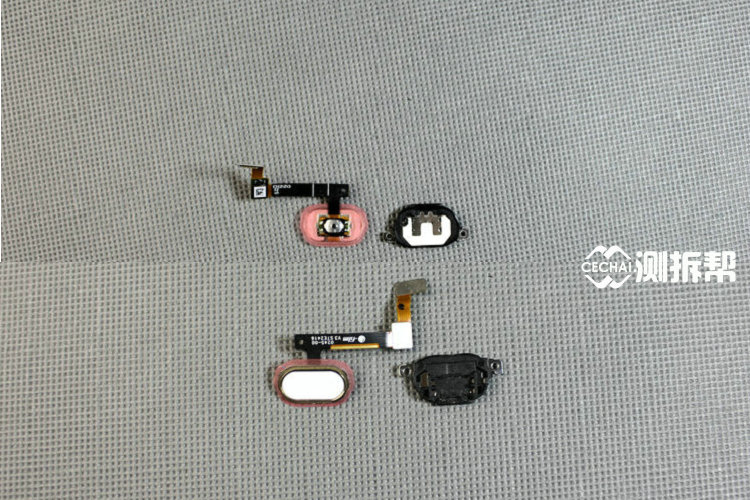

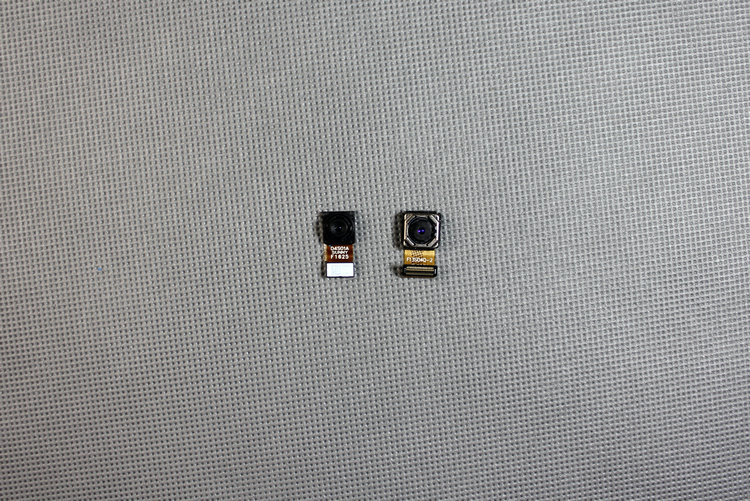

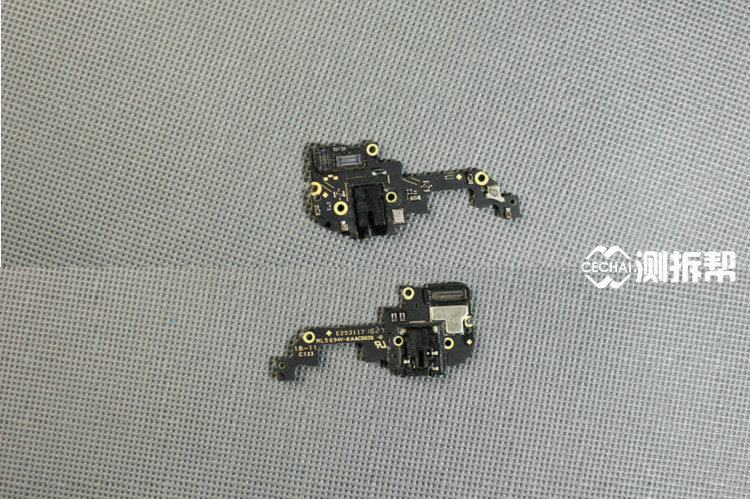

如下圖分離。

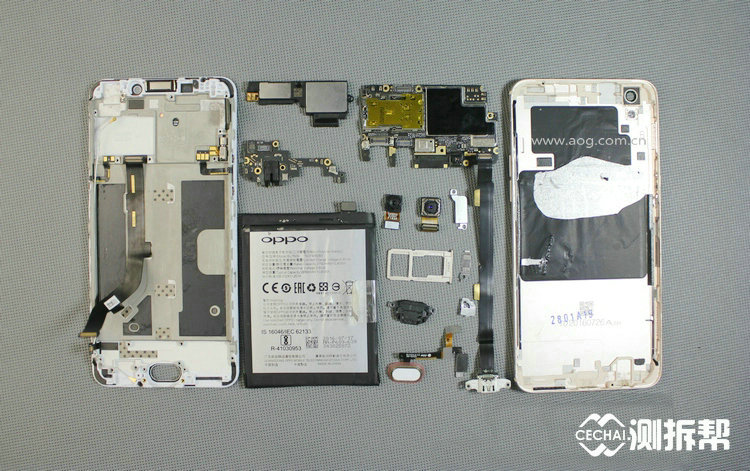

OPPO R9m拆機全家福
