TPS65132 系列設計用于提供正/負驅動 應用。該器件對兩個輸出使用單個電感方案，為用戶提供 解決方案尺寸最小，物料清單小，效率高。這些設備提供最佳 低噪聲下的線路和負載調節。輸入電壓范圍為 2.5 V 至 5.5 V，它是 針對單節電池（鋰離子、鎳鋰、鋰聚合物）和固定 3.3V 供電的產品進行了優化 和 5V 電源軌。TPS656132 系列提供 80 mA 和 150 mA 輸出電流選項，包括 可編程性至 40 mA。有 CSP 和 QFN 封裝選項可用。
*附件：tps65132.pdf

特性

• 輸入電壓范圍：2.5 V 至 5.5 V
• VPOS升壓轉換器：4 V至6 V（0.1V步進）
• VNEG的反相降壓-升壓轉換器：–6 V至–4 V（0.1V步長）
• 最大輸出電流：80 mA 或 150 mA
• 出色的組合效率

  • 85% 在 I 外 > 10 毫安

  • 90% 在 I 外 > 40 毫安

• 卓越的性能
  • 出色的瞬態響應
  • 在整個溫度范圍內，輸出電壓精度為1%
• 我^2^C接口
  • 可編程上電/斷電時序選項
  • 靈活的輸出電壓編程
  • 可編程有源輸出放電

  • 1000x 可編程非易失性存儲器

• 欠壓鎖定和熱保護
• 兩種套餐選擇
  • 15 球 CSP 封裝
  • 20引腳QFN封裝

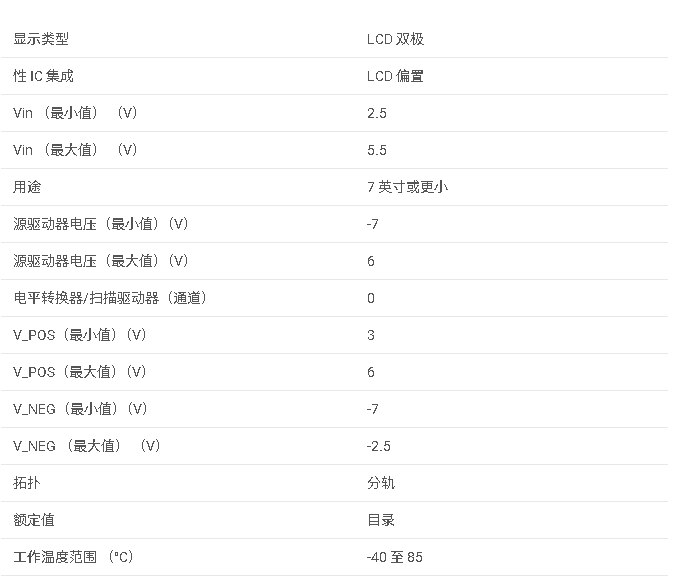

參數

方框圖

?1. 產品概述?
TPS65132是德州儀器（TI）推出的單電感雙輸出電源解決方案，專為需要正負電壓供電的應用設計。

• ?輸入電壓范圍?：2.5V至5.5V，適配單節電池（如鋰離子、鎳鋰）及固定3.3V/5V電源。
• ?輸出特性?：
  • ? VPOS（正輸出） ?：4V至6V可調（步進0.1V），最大電流200mA（LDO模式）。
  • ? VNEG（負輸出） ?：-6V至-4V可調（步進0.1V），支持40mA/80mA/150mA（TPS65132Sx版本）模式。
• ?效率?：>85%（輸出電流>10mA時），>90%（>40mA時）。
• ?封裝選項?：15球CSP（2.11mm×1.51mm）或20引腳QFN（4mm×3mm）。

?2. 關鍵特性?

• ?單電感架構?：集成升壓轉換器（Boost）和負電荷泵（CPN），減少元件數量和PCB面積。
• ?I2C接口?：支持輸出電壓、啟動/關斷時序、主動放電等參數編程，內置非易失性存儲器（EEPROM）。
• ?保護功能?：欠壓鎖定（UVLO）、熱關斷、可編程軟啟動/關斷時序。
• ?應用場景?：LCD顯示驅動（智能手機、平板）、音頻放大器、DAC/ADC供電等。

?3. 功能模塊詳解?

• ? 升壓轉換器（Boost） ?：
  • 工作頻率1.8MHz，支持CCM/PFM模式，效率優化。
  • 自動調節輸出電壓（基于VPOS/VNEG設定）。
• ? LDO（正輸出） ?：提供低噪聲穩壓，集成軟啟動和主動放電功能。
• ? 負電荷泵（CPN） ?：通過外部飛跨電容生成負壓，支持可調輸出電流模式。

?4. 設計要點?

• ?電感選擇?：推薦2.2μH（80mA/150mA模式）或4.7μH（40mA模式），需滿足飽和電流要求。
• ?電容配置?：
  • 輸入電容：4.7μF陶瓷電容（靠近VIN引腳）。
  • 輸出電容：4.7μF（VPOS）、10μF（VNEG，高電流模式）。
  • 飛跨電容（CPN）：≥2.2μF（40mA模式）或4.7μF（80mA模式）。
• ?PCB布局?：優先縮短高di/dt路徑（如開關節點），分離模擬與功率地。

?5. 版本差異?

• ?TPS65132Sx?：支持SYNC引腳觸發150mA高電流模式，增加可編程時序控制（DLYx寄存器）。
• ?其他版本?：如Ax/Bx/Lx等，差異在于預編程輸出電壓、啟動延遲和放電行為（詳見Device Comparison Table）。

?6. 典型應用電路?

• ? 低電流（≤40mA） ?：4.7μH電感，4.7μF輸出電容。
• ? 高電流（≤150mA） ?：2.2μH電感，10μF輸出電容，SYNC引腳拉高。
