該TPS65133設計用于為任何需要±5.0V電源軌的系統供電。 每個輸出可提供高達 250 mA 的輸出電流。輸入電源電壓范圍合適 用于鋰離子電池或固定 3.3V 電源。

對于大多數應用（使用鋰離子電池運行）的效率通常超過 90% 電池，輸出電流在 50 mA 至 200 mA 范圍內）。兩 TPS65133器件中的轉換器獨立工作，允許正極之間 100% 失配 和負輸出電流。
*附件：tps65133.pdf

特性

• 2.9V至5.0V輸入電壓范圍
• 固定5.0V正輸出電壓（V POS )
• 固定–5.0V負輸出電壓（V NEG的 )
• ±1% 輸出電壓精度
• 高效率
• 250mA 輸出電流能力
• 獨立轉換器作允許 100%
  輸出電流失配
• 出色的線路和負載瞬態響應
• 在CCM中工作，以最小化輸出噪聲
• 升壓轉換器能夠在接近 5.0 V 的輸入電源
  電壓下工作
• 短路保護
• 熱關斷

參數

方框圖

?1. 產品概述?

• ?型號?：TPS65133，德州儀器（TI）推出的±5V雙輸出電源管理芯片
• ?核心功能?：
  • 輸入電壓范圍：2.9V至5.0V（兼容鋰離子電池或3.3V固定電源）
  • 雙路輸出：+5V（VPOS）和-5V（VNEG），每路最大輸出電流250mA
  • 輸出電壓精度：±1%
  • 高效率：典型值超過90%（鋰離子電池供電時50mA~200mA負載）

?2. 關鍵特性?

• ?獨立工作模式?：支持正負輸出電流100%不匹配
• ?保護機制?：短路保護、熱關斷（135°C閾值）
• ?低噪聲設計?：連續導通模式（CCM）減少輸出噪聲
• ?特殊模式?：輸入電壓接近5V時自動切換至二極管模式維持穩壓

?3. 應用場景?

• LCD/AMOLED偏置電源
• 運算放大器/耳機放大器供電
• 傳感器前端、數據采集系統
• 通用±5V電源需求場景

?4. 電氣參數?

• ?開關頻率?：1.7MHz（典型值）
• ?靜態電流?：關機模式下≤15μA
• ?負載調整率?：VPOS（0.24%/A）、VNEG（0.16%/A）
• ?封裝?：12引腳WSON（3mm×3mm）

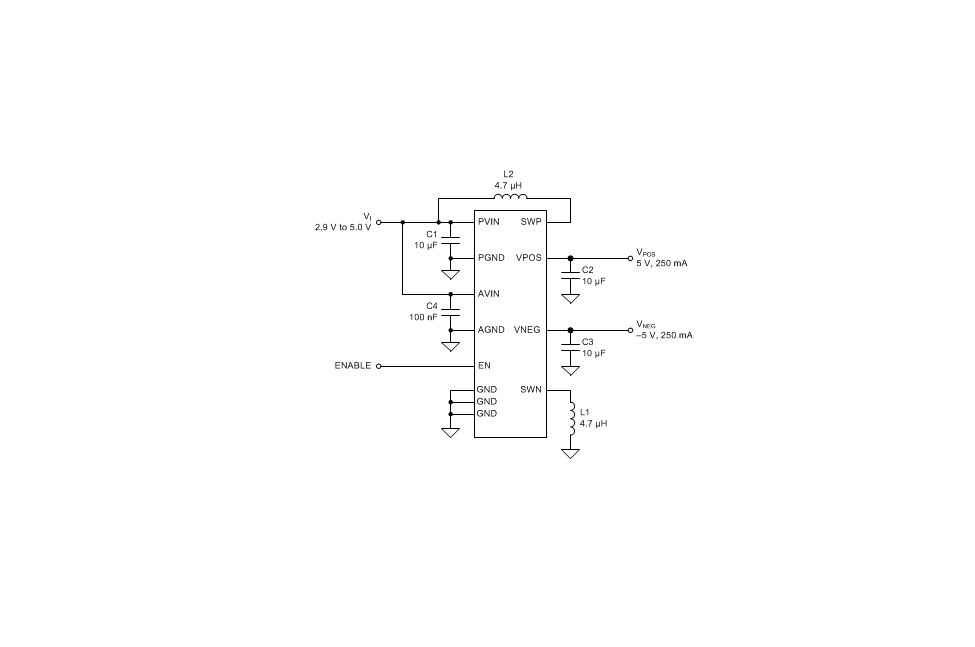

?5. 典型電路設計?

• ?外部元件?：
  • 電感：4.7μH（推薦Coilcraft XFL4020等型號）
  • 電容：輸入/輸出端10μF，AVIN引腳100nF去耦
• ?布局要點?：
  • 優先頂層布線開關電流路徑
  • 電容緊貼芯片引腳（PVIN、VPOS、VNEG）
  • 散熱焊盤連接所有GND引腳

?6. 工作流程?

• ?啟動時序?：VPOS先達到5V后延遲2ms啟動VNEG
• ?保護響應?：
  • 短路檢測：VPOS<4.1V或VNEG>-4.5V持續3ms觸發關斷
  • 恢復方式：EN引腳電平切換或重啟電源

?7. 性能曲線?

• 效率曲線：3.7V輸入時，200mA負載效率＞90%
• 瞬態響應：負載階躍變化（50mA?200mA）輸出電壓波動＜1%
