TPS65135器件是一款高效的分軌電源。得益于它的 該轉換器采用單電感、多輸出 （SIMO） 拓撲結構，使用極少的外部元件。 該器件采用降壓-升壓拓撲結構工作，并產生正負輸出電壓 高于或低于輸入電源電壓。SIMO 拓撲結構實現了出色的線路和負載 監管，例如，為了避免干擾手機顯示屏，這是必要的。 移動通信中發射期間發生的輸入電壓變化的結果 系統。該器件也可用作通用分軌電源，只要輸出 電源軌之間的電流失配小于 50%。
*附件：tps65135.pdf

特性

• 單電感、多輸出拓撲
• 2.5V至5.5V輸入電壓范圍
• 750mW輸出功率（V） 我 = 2.9 伏
• 正輸出電壓高達 6 V
• 負輸出電壓低至–7 V
• 1% 輸出電壓精度
• 允許高達 50% 的輸出電流失配
• 出色的線路調節
• 先進的省電模式，實現輕負載效率
• 低噪音運行
• 音頻輸出模式
• 短路保護
• 熱關斷
• 3mm×3mm薄型QFN封裝

參數

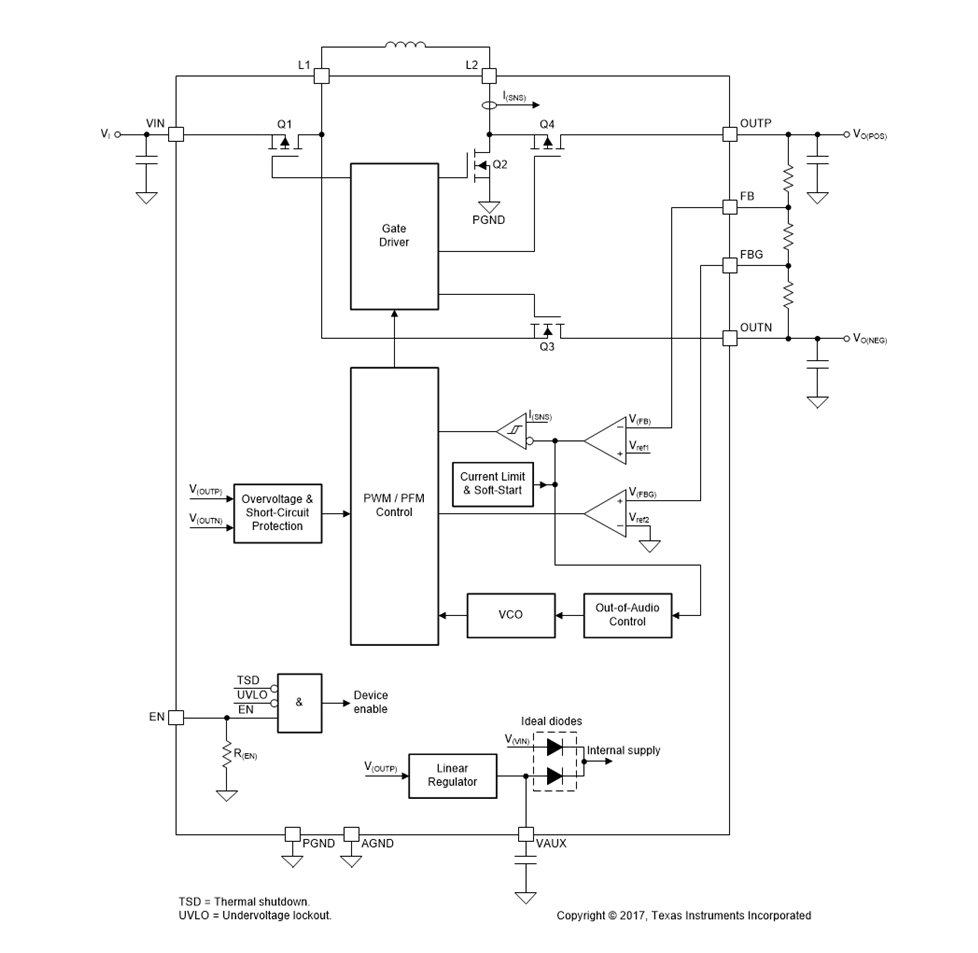

方框圖

?1. 核心特性?

• ?拓撲結構?：采用單電感多輸出(SIMO)架構，集成Buck-Boost功能，支持輸入電壓范圍2.5V至5.5V。
• ?輸出能力?：
  • 正輸出：最高+6V（精度±1%）
  • 負輸出：最低-7V
  • 最大輸出功率：750mW（輸入2.9V時）
• ?關鍵性能?：
  • 允許50%輸出電流不匹配
  • 輕載高效模式（開關頻率可降至20kHz以下）
  • 內置短路保護、熱關斷及過壓保護

?2. 應用場景?

• AMOLED/LCD顯示電源
• 運放、數據轉換器的雙極性電源
• 通用分軌電源（需滿足電流不匹配≤50%）

?3. 設計要點?

• ?電感選型?：推薦2.2μH（如Toko DFE252012C），需關注飽和電流（≥1A）和DCR參數。
• ?電容配置?：
  • 輸入電容：10μF陶瓷電容（如Murata GRM188R60J106ME84D）
  • 輸出電容：4.7μF/10μF陶瓷電容
• ?反饋電阻計算?：
  • 正輸出：R1 = R2 × (VO(POS)/1.24V - 1)
  • 負輸出：R3 = R2 × |VO(NEG)|/1.24V

?4. 工作模式?

• ?DCM模式?：輕載時通過VCO降低頻率，優化效率（典型效率>80%）。
• ?CCM模式?：重載時固定關斷時間控制，支持高電流輸出。

?5. 保護機制?

• 過壓保護閾值：+7V（正輸出）/-7.6V（負輸出）
• 熱關斷：結溫140°C觸發，5°C滯后恢復

?6. 封裝與布局?

• ?封裝?：3mm×3mm WQFN-16（帶裸露焊盤）
• ?PCB建議?：
  • 優先頂層走線功率路徑
  • 熱焊盤需通過多過孔連接至地平面

?7. 典型應用電路?

• 示例配置：輸入3.7V，輸出±5V/80mA，使用2.2μH電感及365kΩ/120kΩ/487kΩ反饋電阻。
