Texas Instruments ADS101xL 12位Δ-Σ模數轉換器(ADC)是精密、低功耗、12位、兼容I^2^C的ADC，采用超小型12引腳DSBGA和10引腳VSSOP封裝。ADS101xL集成了低漂移電壓基準和振蕩器。它還集成了一個可編程增益放大器 (PGA) 和一個數字比較器。除了這些特性，該器件還具有寬工作電源電壓范圍，因而非常適用于功率受限型和空間受限型傳感器測量應用。

數據手冊：*附件：Texas Instruments ADS101xL 12位Δ-Σ ADC數據手冊.pdf

Texas Instruments ADS101xL可執行數據轉換，轉換率高達3300采樣/秒 (SPS)。PGA可提供從±256mV到±6.144V的輸入范圍，從而實現精準的大小信號測量。ADS1015L具有一個輸入多路復用器 (MUX)，可實現四路單端輸入測量或雙路差分輸入。在ADS101xL中使用數字比較器可進行欠壓和過壓檢測。

特性

• 無噪聲分辨率：12位
• 電源電壓范圍：2.0V至3.6V
• 低電流消耗：150μA（連續轉換模式）
• 可編程數據速率：128SPS至3.3kSPS
• 單周期穩定
• 內部低漂移電壓基準
• 內部振蕩器
• 具有ALERT輸出引腳的數字比較器
• I^2^C接口
  • 四個引腳可選地址
  • 兼容1.8V I^2^C總線電壓
• 工作溫度范圍：-40 °C至+125 °C

應用

• 一般系統監控
  • 電源電壓監控
  • 電流測量
  • 溫度測量
• 可穿戴設備和個人電子產品

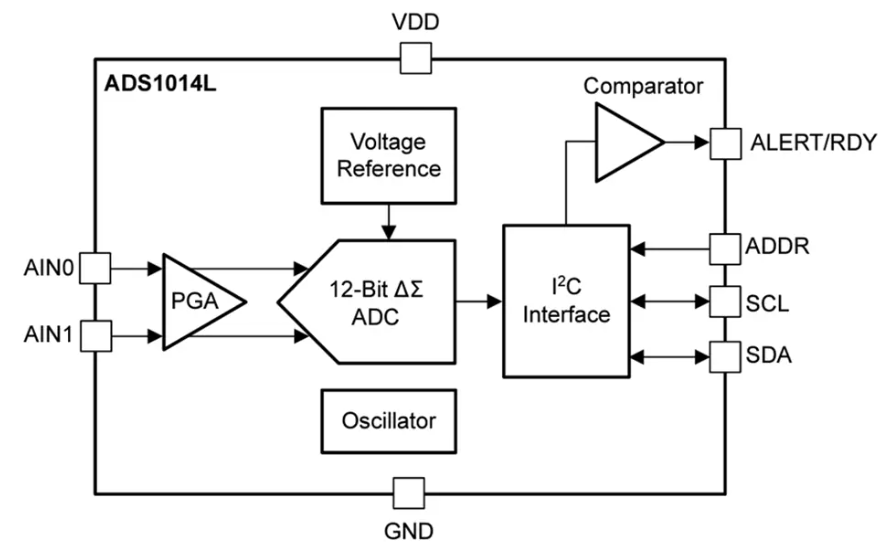

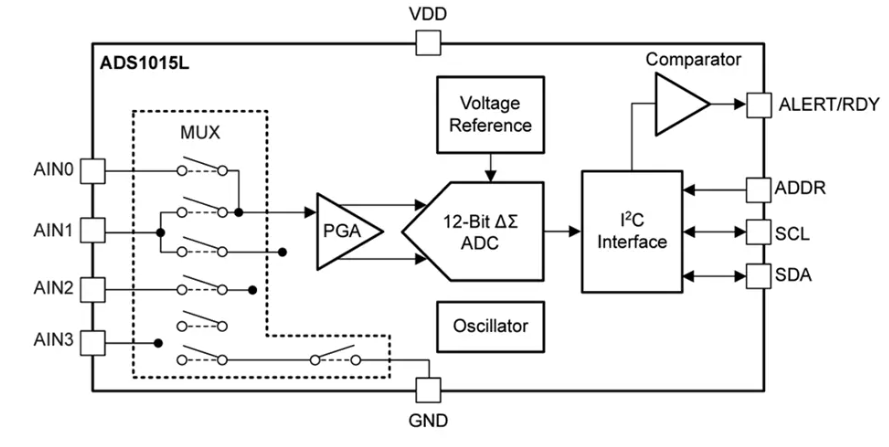

功能框圖
