Texas Instruments ADS868xW 16位SAR模數轉換器 (ADC) 是基于逐次逼近 (SAR) 模數轉換器 (ADC) 拓撲的集成數據采集系統系列。這些器件具有高精度、高速SAR ADC和集成差分模擬前端 (AFE) 輸入驅動電路。ADS868xW包括提供高達 ±20V保護的過壓保護電路和具有極低溫度漂移的片上4.096V基準。

數據手冊：*附件：Texas Instruments ADS868xW 16 位 SAR 模數轉換器數據手冊.pdf

Texas Instruments ADS868xW器件采用單5V模擬電源工作，但支持真雙極和單極輸入范圍。雙極輸入范圍為±12.288V、±6.144V、±10.24V、±5.12V和±2.56V；單極輸入范圍為0V至12.288V、10.24V、6.144V和5.12V。multiSPI數字接口向后兼容傳統SPI協議。無論選擇何種輸入范圍，這些器件都具有高輸入阻抗 (≥1MΩ)。此外，可配置功能簡化了與各種主機控制器的接口。

特性

• 具有集成模擬前端的16位ADC
• 高速
  • ADS8681W： 1 MSPS
  • ADS8685W：500kSPS
  • ADS8689W：100kSPS
• 軟件可編程輸入范圍
  • 雙極差分范圍：±12.288V、±10.24V、±6.144V、±5.12V和±2.56V
  • 單極差分范圍：0V12.288V、0V10.24V、0V6.144V和0V5.12V
• 1.65V至5V I/O供電模擬電源 (5V)
• 恒定輸入阻抗 ≥ 1MΩ
• 450kHz輸入帶寬
• 高達±20V輸入過壓保護
• 片上4.096V低漂移基準
• 性能優異
  • DNL：±0.6LSB；INL：±0.6 LSB
  • SNR：80dB；THD：–105dB
• 具有高、低閾值的ALARM功能
• 菊花鏈式multiSPI?接口
• 擴展工業溫度范圍：-40°C至+125°C

應用

• 模擬輸入模塊
• 半導體測試
• 伺服驅動控制模塊

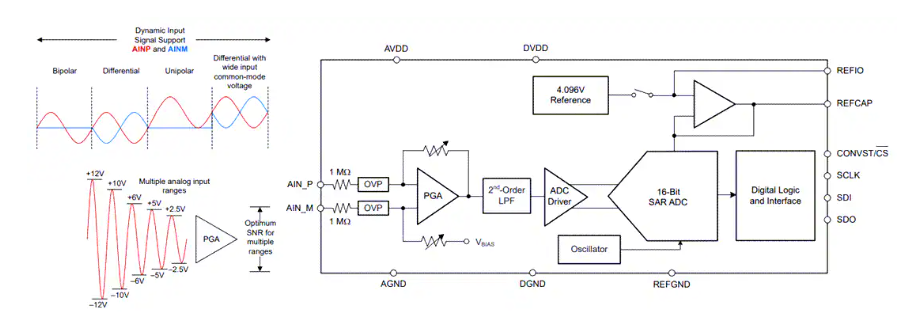

功能框圖
