TPS6113x 器件為供電的產品提供完整的電源解決方案 單節鋰離子電池或鋰聚合物電池，或兩節至四節堿性電池、鎳鎘電池或鎳氫電池。這 器件可以產生兩個穩壓輸出電壓。它提供簡單高效的降壓-升壓 從輸入電壓中產生 3.3 V 的解決方案，該輸入電壓可以高于或低于 輸出電壓。該轉換器提供至少 300 mA 的最大輸出電流（帶電源） 電壓低至 1.8 V。實現的 SEPIC 轉換器基于固定頻率， 脈寬調制 （PWM） 控制器使用同步整流器以獲得最大效率。 SEPIC 開關中的最大峰值電流限制為 1600 mA。
*附件：tps61130.pdf

可以禁用轉換器以最大限度地減少電池消耗。關機期間，負載為 與電池完全斷開連接。實現低 EMI 模式以減少振鈴，并且在 效果，降低變流器進入不連續時的輻射電磁能 傳導模式。SEPIC 級的電源良好輸出提供對任何 連接電路，如級聯電源級或微處理器。

內置LDO可用于從SEPIC派生的第二個輸出電壓 輸出或直接從電池輸出。該LDO的輸出電壓可以通過以下方式進行編程 外部電阻分壓器或固定在芯片內部。LDO可以單獨啟用， 也就是說，利用 SEPIC 階段的功率好。該器件采用16引腳VQFN封裝 尺寸為 4 mm × 4 mm （RSA） 或采用 16 引腳 TSSOP （PW） 封裝。

特性

• 同步、效率高達 90% 的 SEPIC
  轉換器，從 2.5V 輸入輸出電流
  為 300mA
• 集成 200 mA 反向電壓保護
  LDO，用于 DC-DC 輸出電壓后調節
  或第二輸出電壓
• 40μA（典型值）靜態電流
• 輸入電壓范圍：1.8 V 至 5.5 V
• 固定和可調輸出電壓選項，最高
  可達 5.5 V
• 省電模式可在低
  輸出功率下提高效率
• 低電量比較器
• 電源良好輸出
• 低EMI轉換器（集成防振鈴開關）
• 關機期間的負載斷開
• 過溫保護
• 采用小型 4 mm × 4 mm VQFN-16 或
  TSSOP-16 封裝
• 應用
  • 所有單節鋰電池、雙節或三節電池或
    USB 供電產品，如 MP-3 播放器、PDA
    和其他便攜式設備
  • 雙輸入或雙輸出模式
  • 高效鋰離子至3.3V轉換

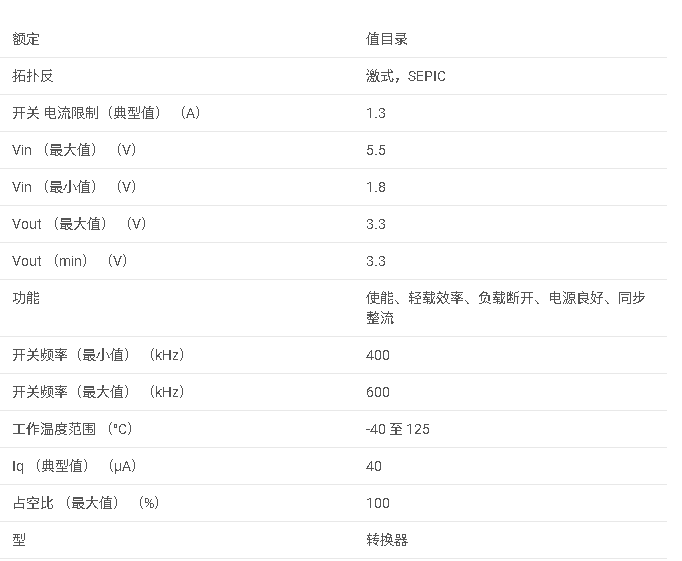

參數

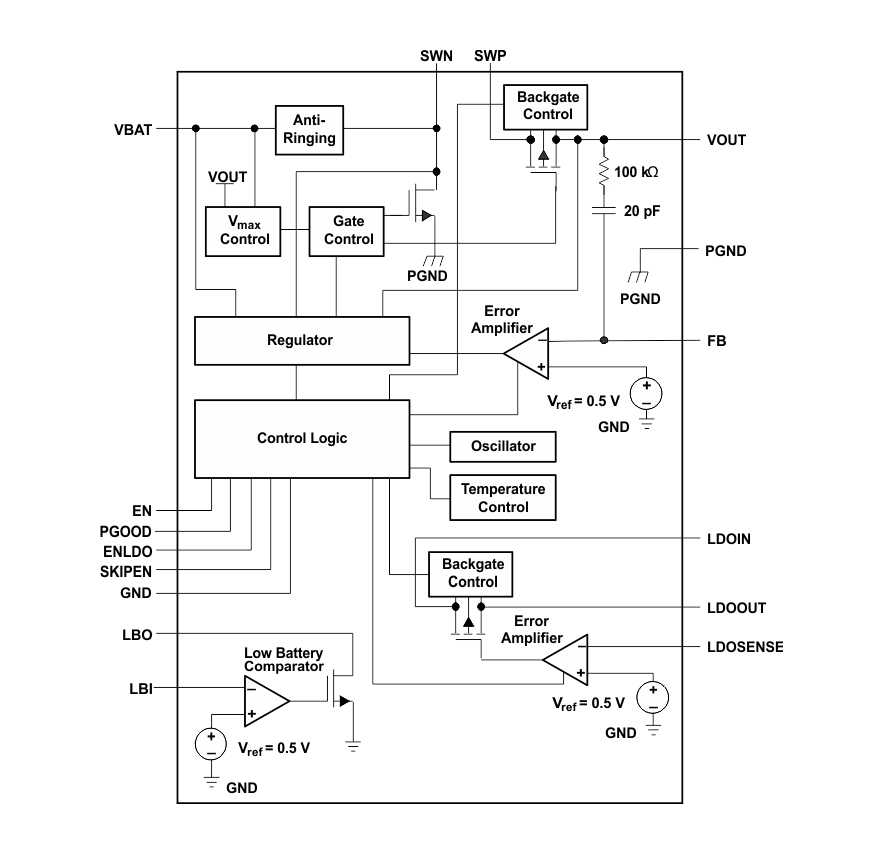

方框圖

?1. 產品概述?
TPS61130/1/2是德州儀器（TI）推出的高效同步SEPIC/反激轉換器，集成1.1-A開關和LDO，適用于便攜式設備電源管理。

• ?輸入電壓范圍?：1.8 V至5.5 V
• ?輸出能力?：
  • SEPIC轉換器：最高5.5 V（可調或固定），輸出電流達300 mA（效率90%）
  • LDO：獨立200 mA輸出，支持反向電壓保護

?2. 關鍵特性?

• ?高效轉換?：同步整流設計，集成低EMI模式
• ?低功耗?：靜態電流40 μA（典型值），支持負載斷開關機
• ?多功能集成?：
  • 低電量比較器（LBI/LBO）
  • 電源就緒指示（PGOOD）
  • 過溫保護（140°C觸發）

?3. 應用場景?

• 單節鋰離子/聚合物電池或多節堿性/NiMH電池供電設備
• 典型應用：MP3播放器、PDA、USB供電設備、雙輸入/輸出系統

?4. 封裝與型號選項?

• ?封裝?：
  • 16引腳TSSOP（PW，5.0×4.4 mm）
  • 16引腳VQFN（RSA，4.0×4.0 mm，帶散熱焊盤）
• ?型號差異?：
  • TPS61130：DC-DC輸出可調，LDO輸出可調
  • TPS61131：DC-DC固定3.3 V，LDO固定3.3 V
  • TPS61132：DC-DC固定3.3 V，LDO固定1.5 V

?5. 設計要點?

• ?SEPIC配置?：需22 μH雙電感、10 μF飛跨電容，輸出電容≥22 μF（推薦100 μF鉭電容）
• ?LDO配置?：反饋電阻分壓設計（如1.5 V輸出需360 kΩ電阻）
• ?布局建議?：功率地與信號地分離，輸入/輸出電容靠近芯片

?6. 典型電路示例?

• ?雙輸出方案?：SEPIC生成3.3 V主電源，LDO提供1.5 V輔助電源
• ?低噪聲方案?：LDO作為SEPIC輸出的后級濾波
• ?雙輸入方案?：支持電池與USB電源切換

?7. 熱管理?

• ?熱阻?：VQFN封裝θJA=33.9°C/W（需焊接散熱焊盤至PCB）
• ?最大功耗?：
  • TSSOP：647 mW（TA=85°C時）
  • VQFN：1917 mW（同條件）

?8. 文檔支持?

• 提供完整參數表、典型特性曲線、布局示例及訂購型號后綴說明（如PWR表示卷帶包裝）。
