EtherCAT：工業控制的“神經中樞”

在現代工業自動化領域，設備實時協同成為智能制造的命脈。EtherCAT協議憑借其微秒級響應、精準時鐘同步、拓?fù)潇`活性三大核心優勢，已成為高端運動控制領域的首選總線技術。本次實戰教程將基于睿擎派平臺，演示實現：

EtherCAT主站開發

CSP模式伺服電機精準控制

遠程IO流水燈聯動

開啟工業實時通信開發新篇章！

EtherCAT控制電機示例

本示例通過創建一個EtherCAT Master實例，完成對EtherCAT伺服控制器和遠程IO的初始化配置，使伺服電機控制器工作在CSP模式。在EtherCAT主站過程數據同步回調函數中，更新電機位置信息，實現電機運行、停止、正轉、反轉等操作，并循環輸出電平給遠程IO設備，讓IO設備輸出流水燈的效果。

硬件準備

睿擎工業開發平臺支持板卡1塊(睿擎派RC3506)

EtherCAT伺服驅動器一套(推薦力川LC10E-400W)

EtherCAT遠程IO一套(可選，16DI 16DO)

串口調試器、jlink調試各一套

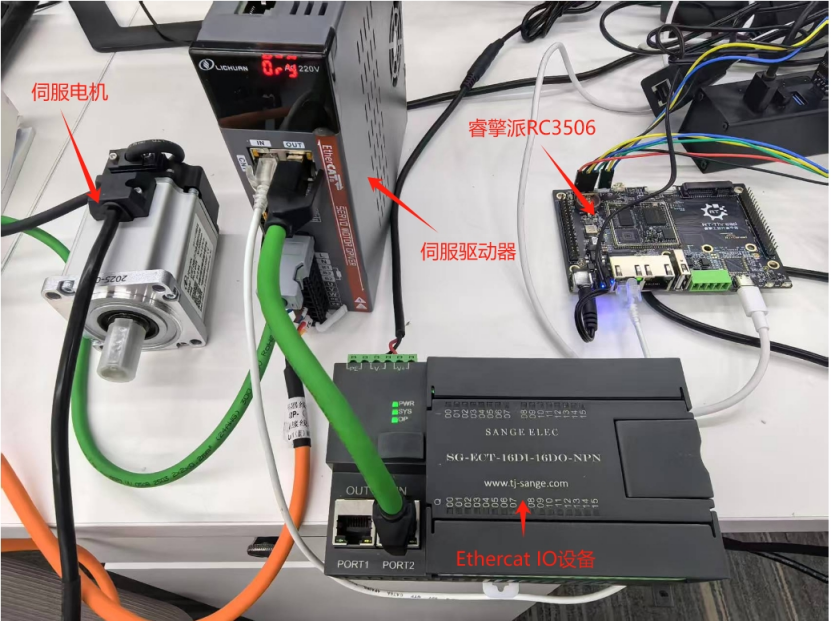

硬件連接

用網線將伺服控制器IN口與開發板ETH1網口連接，并將遠程IO模塊的IN口連接到伺服控制器的OUT口。伺服電機的電源線和編碼器線分別接入電源口和CN3連接口。如圖所示：

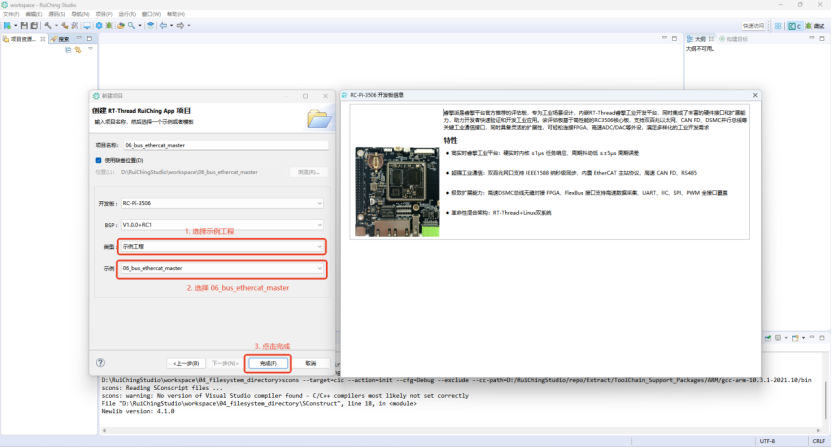

創建示例工程

在RuiChing StudioIDE中，按以下步驟創建06_bus_ethercat_master
示例工程:

核心示例代碼

工程生成的ethercat_domain.c文件中，主要核心實現代碼如下：

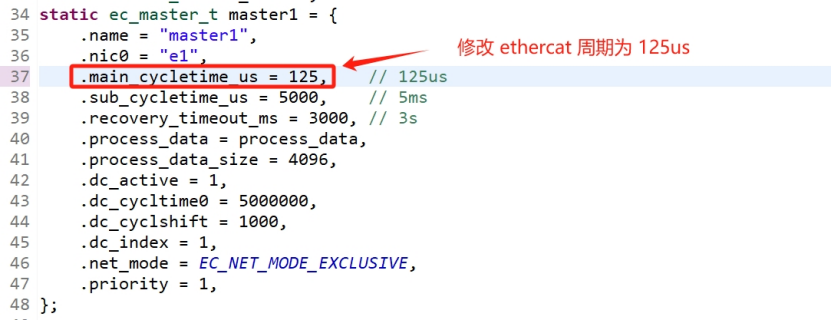

周期設置

static ec_master_t master1是主站的結構體信息，默認配置1ms同步周期，如果從站支持1ms以下的同步周期，我們可以修改主站的同步周期，這里設置為125us。

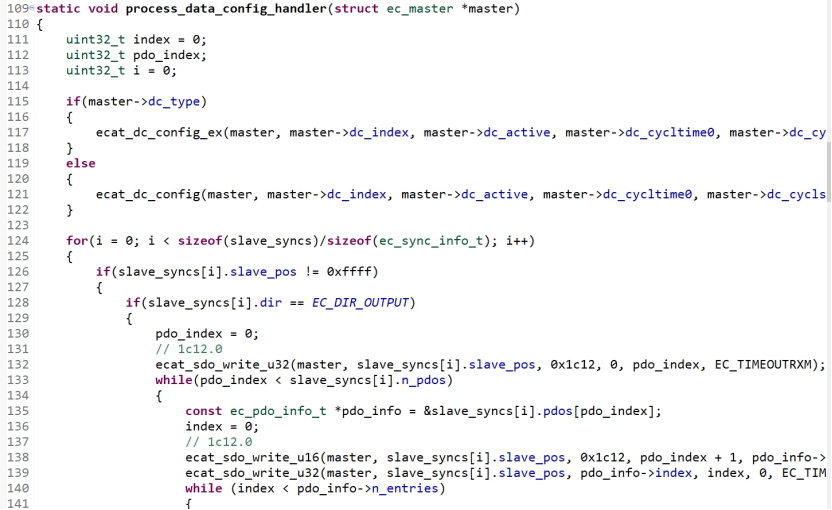

EtherCAT主站的初始化配置回調

process_data_config_handler主要是EtherCAT主站的初始化配置回調，在這個函數中，通常要對DC時鐘進行配置以及PDO過程數據的映射配置，在本例子主要是對伺服電機的模式，目標位置，目標速度，當前狀態，當前速度，當前位置等PDO進行映射配置。

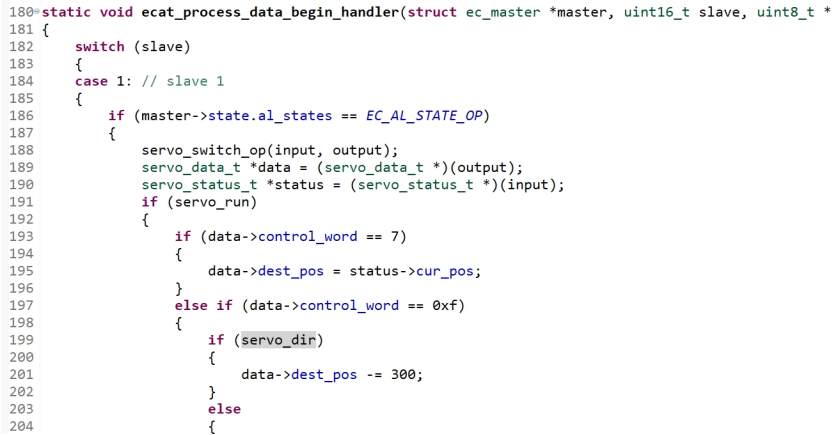

EtherCAT主站運行時周期循環過程數據更新回調

ecat_process_data_begin_handler主要是EtherCAT主站運行時周期循環過程數據更新回調，在這個函數中，主要進行電機模式狀態切換處理以及對電機的位置進行增量，實現正轉、反轉、停止等操作。

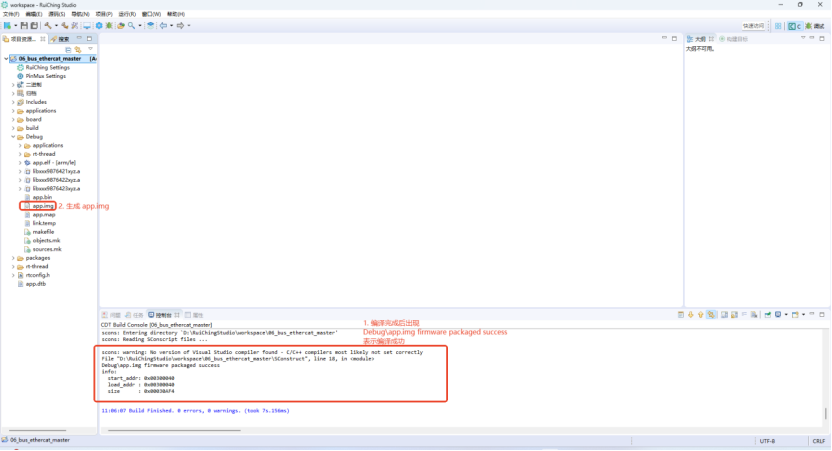

編譯示例工程

對06_bus_ethercat_master工程進行編譯：

運行程序

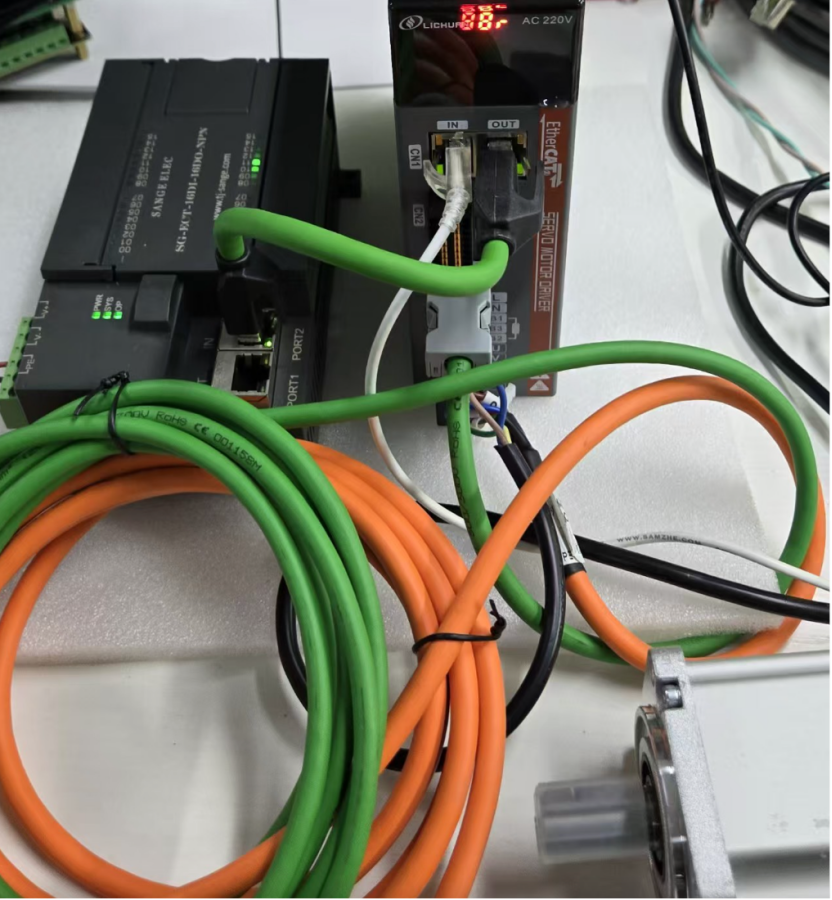

使用IDE調試并運行程序后，在終端輸入motor_run運行電機，可以觀察到電機旋轉。EtherCAT示例運行后，遠程IO模塊輸出端會呈現流水燈的方式控制，電機會順時針旋轉。驅動器風扇會開啟，面板顯示88rn字符。

在終端輸入motor_stop可以停止電機。

在終端輸入motor_dir 0/1可以改變電機方向（注意：在電機停止?fàn)顟B(tài)下設置）。

總結

從伺服電機接線到精準控制，睿擎平臺讓實現EtherCAT主站開發變得簡單高效。06_bus_ethercat_master示例工程只是一個起點，基于此，您可以輕松擴展：

多軸同步運動控制

分布式IO系統集成

實時性要求更高的精密制造場景

為何選擇睿擎平臺？

MCU開發體驗，MPU性能釋放：在MPU上開發達到和MCU一樣的開發體驗。

開箱即用的工業協議棧：Modbus、CANopen、EtherCAT等主流工業協議深度集成，大幅縮短開發周期。

穩定可靠的實時內核：確保工業控制任務的實時性和確定性。

完善的開發工具鏈：RuiChing Studio IDE提供從編碼、編譯、調試到部署的一站式體驗。

活躍的社區與豐富資源：遇到問題？海量教程、文檔和社區開發者為你提供支持。
