一、項目背景與痛點

在新能源儲能系統集成場景中，某鋰電池生產線采用西門子S7-300PLC作為本地控制器，通過MPI/DP接口連接西門子TP1200Comfort觸摸屏實現本地操作。隨著智能化升級需求，需將S7-300接入基于S7-1500PLC的中央控制系統，并實時采集ABBACS580變頻器（MODBUSRTU協議）的運行數據。傳統方案存在以下痛點：

通訊接口限制：S7-300無以太網口，僅支持MPI/DP通訊，無法直接與S7-1500的PROFINET網絡對接。

多設備兼容性：需同時保持TP1200觸摸屏的MPI通訊，避免產線停機改造。

協議異構難題：變頻器采用MODBUSRTU協議，與西門子PLC的工業協議體系存在兼容性壁壘。

數據實時性：鋰電池生產對溫度、電壓等參數的采集頻率要求達100ms級，傳統MPI通訊速率（最高1.5Mbps）難以滿足。

二、核心設備選型與功能簡介

橋接模塊：遠創智控MPI-ETH-YC02Plus

協議轉換：支持MPI/DP轉MODBUSTCP及西門子S7TCP協議，實現S7-300與S7-1500的跨代際通訊。

多主站擴展：配備九針母口擴展接口，可同時連接TP1200觸摸屏與S7-300PLC，支持32個MPI節點并行通訊。

硬件防護：集成磁耦隔離與TVS浪涌保護，適應-40℃~85℃工業環境，滿足儲能產線嚴苛要求。

雙路通訊：以太網口支持10/100M自適應，RS485接口兼容MODBUSRTU從站，波特率自適應9.6K~1.5Mbps。

觸摸屏：西門子TP1200Comfort

支持MPI協議主站模式，通過九針接口直連MPI-ETH-YC02Plus擴展口，保留原操作界面無需重新組態。

12英寸高清屏，支持32個MPI節點同時通訊，滿足產線多設備監控需求。

變頻器：ABBACS580-01-072A-4

標配MODBUSRTU接口，支持03/06/16號功能碼，可采集電機頻率、電流、故障代碼等30+參數。

內置EMC濾波器，防護等級IP55，適用于儲能系統的高電磁干擾環境。

三、系統拓撲與連接方案

層級說明：

設備層：S7-300通過MPI/DP連接以太網模塊，模塊RS485口級聯3臺ACS580變頻器（菊花鏈拓撲）。

控制層：網關模塊以太網口與S7-1500的X1以太網口直連，采用S7TCP協議通訊，數據傳輸周期≤50ms。

管理層：S7-1500通過PROFINET將數據上傳至力控上位機，實現遠程參數整定與故障預警。

四、實施過程與關鍵配置

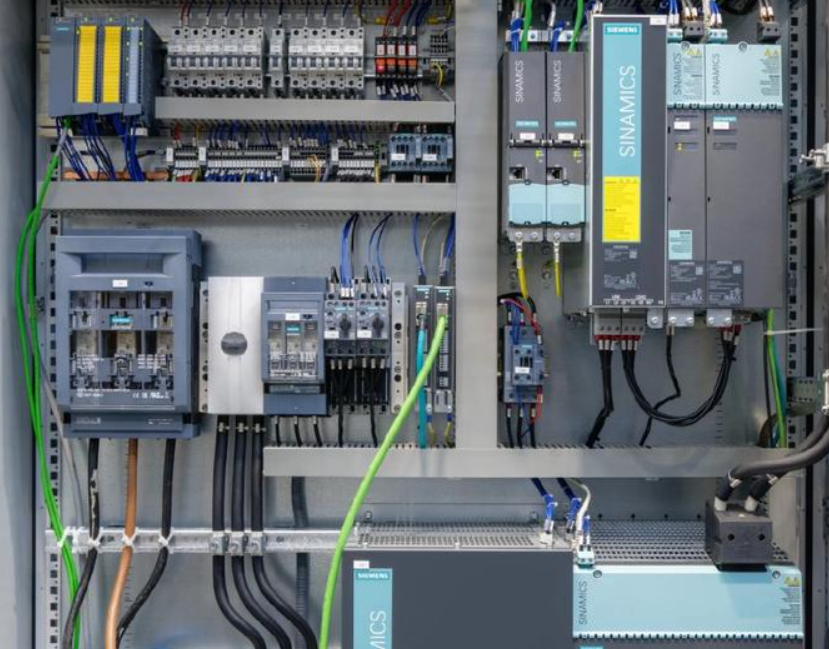

硬件安裝

將MPI-ETH-YC02Plus的九針母口通過西門子DP電纜連接S7-300的MPI接口，擴展口連接TP1200觸摸屏。

RS485總線采用雙絞屏蔽線，終端電阻設置為120Ω，確保300米傳輸距離內信號穩定。

以太網模塊供電采用24V冗余電源，與PLC控制系統隔離以減少干擾。

軟件組態

S7-300配置：

在STEP7中啟用MPI通訊，波特率設為187.5Kbps，分配模塊站地址為2。

編寫OB35定時中斷組織塊，每100ms向以太網模塊發送變頻器控制字（如啟停指令）。

MPI-ETH-YC02Plus配置：

通過Web界面設置IP地址（192.168.0.10），啟用MODBUSTCP服務器模式，映射S7-300的DB100為保持寄存器。

RS485端口配置為MODBUSRTU從站，站地址1-3對應3臺變頻器，數據映射至DB200-209。

S7-1500配置：

在TIAPortal中創建S7連接，讀取模塊的DB100數據，寫入控制參數至DB101。

編寫FB塊實現變頻器參數的循環采集（如頻率、電流），通過OPCUA接口開放給上位機。

變頻器配置：

設置參數98.02=2（MODBUSRTU協議），51.01=1（通訊控制模式），51.03=187.5Kbps。

映射40001-40010寄存器為控制字/狀態字，40101-40110為頻率/電流等實時數據。

聯調測試

通訊測試：通過TIAPortal的在線診斷功能，驗證S7-1500與網關模塊的TCP連接狀態，確保數據更新周期≤50ms。

功能驗證：

在上位機發送啟停指令，觀察變頻器響應時間（實測≤200ms）。

模擬電機過載故障，檢查S7-300是否觸發急停并上傳報警至TP1200。

抗干擾測試：在變頻器運行時開啟焊機等強干擾源，監測通訊誤碼率（<0.01%）。

五、應用效果對比

六、總結

本方案通過遠創智控MPI-ETH-YC02Plus以太網模塊，成功解決了西門子S7-300PLC的以太網擴展難題，實現了與S7-1500的無縫通訊、TP1200觸摸屏的無擾運行及ABB變頻器的MODBUSRTU數據采集。在新能源儲能行業的應用中，系統實時性、可靠性和擴展性均得到顯著提升，單條產線年產能提升15%，故障停機時間減少80%。隨著工業互聯網和能源數字化的深入發展，此類串口轉以太網橋接技術將在更多領域發揮核心作用，助力企業實現智能化轉型升級。未來，建議重點關注支持TSN（時間敏感網絡）的新一代橋接設備，以滿足更高精度的工業控制需求。

有什么技術問題請與付工留言交流
