一、案例背景

在工業自動化領域的升級浪潮中，新舊設備的協同工作始終是制造企業面臨的核心難題。大量仍在穩定運行的西門子S7-300PLC與代表先進控制技術的S7-1500PLC，因接口類型的本質差異（MPI串口與Profinet以太網）形成數據孤島。捷米特ETH-S7300-JM02Plus作為專業的MPI轉以太網模塊，通過成熟的串口轉以太網技術，為這一行業痛點提供了高效解決方案，在新能源、智能裝備等高速發展領域展現出顯著價值。

二、行業痛點

當前智能制造轉型中，PLC通訊系統面臨的瓶頸集中體現在三個維度：

首先是接口代際沖突。西門子S7-300系列（如315-2AG10-0AB0）采用MPI串口通訊，最大傳輸速率僅187.5kbps，節點數量限制在32個以內；而S7-1500系列（如1516-3PN/DP）標配Profinet以太網接口，傳輸速率達100Mbps，支持無限節點擴展。這種硬件接口的技術代差，使得新舊設備無法直接建立數據連接，成為生產數據流通的首要障礙。

其次是普通轉換設備的性能局限。部分企業嘗試使用通用串口轉以太網設備實現連接，但這類以太網轉換器存在明顯缺陷：協議兼容性不足，無法解析西門子專有MPI協議；數據傳輸延遲高達100ms以上，難以滿足鋰電池極片切割、光伏組件焊接等高速生產場景的實時控制需求；在工業強電磁環境下穩定性差，數據丟包率常超過3%，易引發生產線誤動作。

最后是系統升級的成本壓力。若選擇整體替換S7-300系統，單條生產線的改造成本通常超過50萬元（含硬件更換、程序移植、停機損失）。某新能源企業測算顯示，全面替換10條產線的S7-300設備，總投入將突破800萬元，且需停產72小時以上，這對企業現金流和訂單交付構成雙重壓力。

三、解決方案

捷米特推出的ETH-S7300-JM02Plus模塊，專為西門子PLC跨代通訊設計，其核心優勢體現在三個方面：

深度協議解析能力：作為工業級串口轉以太網解決方案，該模塊內置專用MPI協議解析芯片，可完美識別S7-300的MPI幀結構，支持PG/OP通訊、S7基本通訊等多種交互方式，可以接PLC1200/1500,還可以接觸屏，9針口以及485主從站設備解決了普通以太網轉換器無法穿透西門子專有協議以及其他設備的技術瓶頸，實現數據的雙向透明傳輸。

工業級傳輸性能：模塊配備10/100M自適應以太網口，通過優化的數據包轉發機制，將轉換延遲控制在5ms以內，支持128字節輸入/128字節輸出的實時數據交換。同時具備8KV防靜電、4KV防雷保護，在-40℃~85℃寬溫環境下仍能穩定運行，滿足工業現場的嚴苛要求。

靈活部署與兼容性：模塊采用標準DIN導軌安裝設計，通過MPI電纜（6ES7901-0BF00-0AA0）與S7-300的MPI接口直接連接，無需改造原有硬件。支持與TIAPortal全版本兼容，無需修改S7-300程序即可接入S7-1500的Profinet網絡，大幅降低部署難度。

四、實施案例

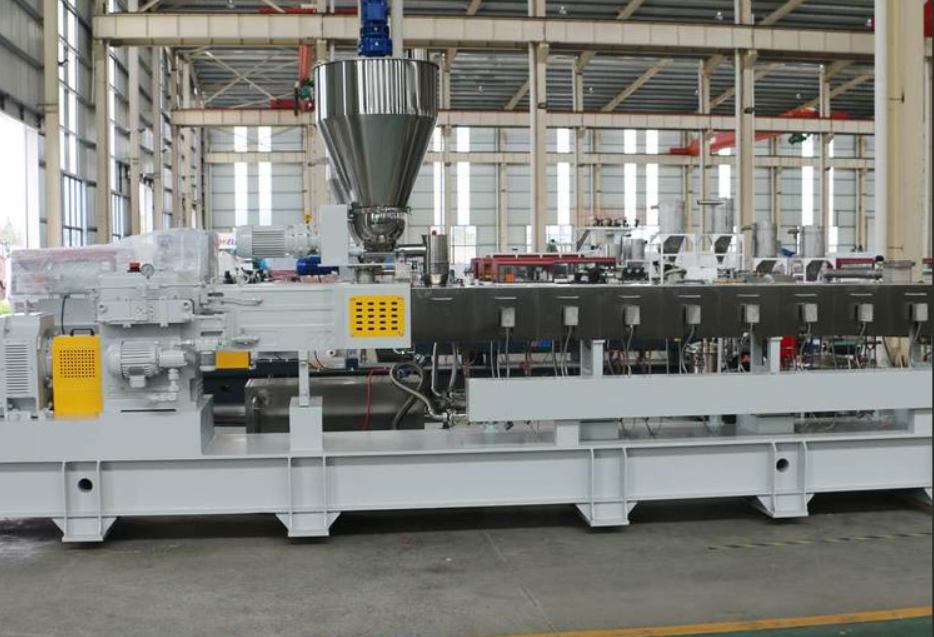

某新能源鋰電池企業需要將S7-300PLC（型號314C-2DP）控制的勻漿設備與新上線的S7-1500PLC（型號1511-1PN）控制的配料系統實現數據互通，采用捷米特ETH-S7300-JM02Plus模塊的實施過程如下：

硬件部署階段：

1.將ETH-S7300-JM02Plus模塊掛載在S7-300附近的DIN導軌上，用MPI電纜連接模塊的COM口與S7-300的MPI接口（X2端口）。

2.使用超五類工業以太網電纜，將模塊的ETH端口接入車間工業交換機，同時連接S7-1500的Profinet端口，形成星型網絡架構。

3.為模塊接通24VDC電源（選用西門子SITOP電源6EP1332-1SH31），確認指示燈狀態：PWR燈常亮表示電源正常，MPI燈閃爍顯示通訊建立，LINK燈常亮說明以太網連接穩定。

網絡配置階段：

1.通過默認IP（192.168.0.100）登錄模塊Web管理界面，在"網絡設置"中修改IP為生產網段（192.168.2.30），子網掩碼255.255.255.0，網關192.168.2.1。

2.在"MPI配置"頁面設置參數：波特率187.5kbps（與S7-300保持一致），PLC地址3（與S7-300的MPI地址不同），數據刷新周期10ms。

3.在TIAPortalV17中配置S7-1500：創建項目并添加1511-1PN，設置IP為192.168.2.31；通過"在線搜索"功能添加ETH-S7300-JM02Plus模塊，建立邏輯連接。

通訊編程階段：

1.在S7-1500的OB1中調用"TSEND_C"和"TRCV_C"指令：發送區（DB1.DBB0-DBB127）存儲配料參數，接收區（DB2.DBB0-DBB127）讀取勻漿設備數據，連接ID選擇與模塊建立的邏輯連接。

2.在S7-300的Step7程序中，將勻漿速度、溫度等數據寫入DB10，從DB11讀取配料系統下發的參數，無需修改原有控制邏輯。

3.在模塊Web界面"數據映射"中建立對應關系：S7-300的DB10映射為模塊輸出緩沖區（S7-1500接收區），模塊輸入緩沖區（S7-1500發送區）映射為S7-300的DB11。

調試優化階段：

1.通過模塊"診斷中心"監測通訊狀態，確認MPI與以太網幀計數同步，無丟包現象。

2.在線監控顯示，S7-1500下發的參數在8ms內同步至S7-300，滿足勻漿工藝的實時性要求。

3.72小時連續測試表明，通訊中斷次數為0，數據準確率100%，完全適配生產線24小時不間斷運行。

五、應用行業與實施價值

該解決方案在以下高速發展行業表現突出：

新能源鋰電池行業：實現勻漿、涂布等舊設備與新控制系統的實時通訊，數據交互效率提升60倍，產品一致性提高12%，改造成本降低70%。

光伏組件行業：連接S7-300控制的層壓機與S7-1500控制的EL檢測系統，檢測數據實時反饋，不良品識別效率提升40%。

智能裝備制造業：在機床生產線改造中，保留S7-300主軸控制系統，通過模塊接入S7-1500的MES接口，生產數據采集完整性從75%提升至100%。

上述鋰電池企業的應用數據顯示，改造后設備協同效率提升35%，原料損耗降低8%，改造周期僅10小時，投資回收期3個月，充分驗證了方案的經濟價值。

六、總結

捷米特ETH-S7300-JM02Plus模塊通過專業的串口轉以太網技術，為西門子S7-300與S7-1500的跨代通訊提供了理想解決方案。該方案既保護了企業既有投資，又打破了數據孤島，完美解決了接口不兼容、傳輸效率低、升級成本高等行業痛點。在新能源、智能裝備等高速發展領域，這種靈活高效的通訊方案正成為企業數字化轉型的關鍵支撐，助力企業在控制成本的同時快速提升生產效能。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
