該TPS631000是一款恒頻峰值電流模式控制降壓-升壓轉換器。該器件具有 3A 峰值電流限制（典型值）和 1.6V 至 5.5V 輸入電壓范圍。該TPS631000為系統預穩壓器和穩壓器提供電源解決方案。

根據輸入電壓，當輸入電壓大致等于輸出電壓時，TPS631000自動以升壓、降壓或3周期降壓-升壓模式運行。模式之間的轉換發生在規定的占空比下，避免了模式內不必要的切換，從而減少了輸出電壓紋波。8μA 靜態電流和省電模式功率可在輕度至空載條件下實現最高效率。

該TPS631000提供非常小的解決方案尺寸，采用1.2 mm×2.1 mm SOT-583封裝、一個1 μH電感器和一個0805輸出電容。
*附件：tps631000.pdf

特性

• 1.6V 至 5.5V 輸入電壓范圍
  • 器件輸入電壓> 1.65 V，用于啟動
• 1.2V 至 5.3V 輸出電壓范圍（可調）
• 高輸出電流能力，3A 峰值開關電流
  • V 的 2A 輸出電流 在 ≥ 3 V、V 外 = 3.3 伏
  • 1.5A 輸出電流，V 在 ≥ 2.7 V、V 外 = 3.3 伏
• 在整個負載范圍內實現高效率
  • 8μA典型靜態電流
  • 省電模式
• 150 mV 負載階躍響應，電流階躍為 1A
• 峰值電流降壓-升壓模式架構
  • 具有< 20 mV 輸出紋波的無縫模式轉換
  • 正向和反向電流作
  • 啟動到預偏置輸出
  • 帶 2 MHz 開關的固定頻率作
• 安全和穩健的作特性
  • 過流保護和短路保護
  • 集成軟啟動，主動采用斜坡
  • 過溫保護和過壓保護
  • 帶負載斷開的真正關斷功能
  • 正向和反向電流限制
• 小解決方案尺寸
  • 小型 1 μH 電感器
  • 在全 V 電壓內與一個 0805 輸出電容器配合使用外范圍

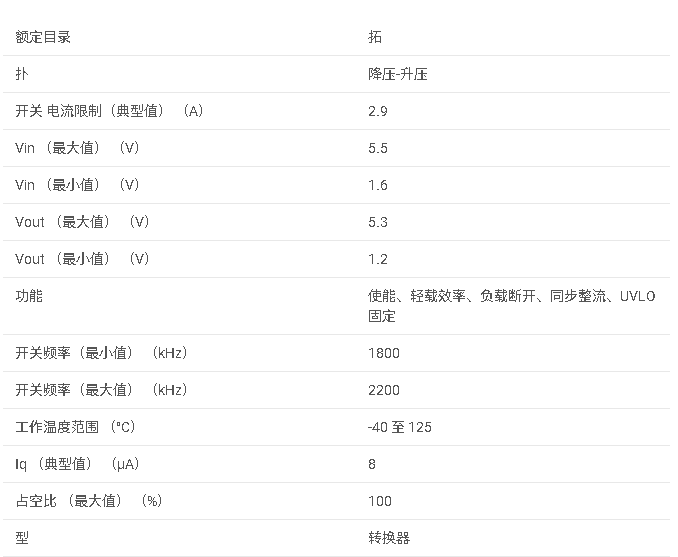

參數

方框圖

?1. 產品概述?
TPS631000 是德州儀器（TI）推出的一款高效、高功率密度的降壓-升壓（Buck-Boost）轉換器，具有以下核心特性：

• ?輸入電壓范圍?：1.6V 至 5.5V（啟動時需 >1.65V）。
• ?輸出電壓范圍?：1.2V 至 5.3V（可調）。
• ?輸出電流能力?：峰值開關電流 3A，支持 1.5A 持續輸出（VIN ≥ 2.7V，VOUT = 3.3V）。
• ?高效率?：輕載時靜態電流僅 8μA，支持節能模式（Power Save Mode）。
• ?快速響應?：1A 負載階躍時響應時間為 150mV。

?2. 關鍵特性?

• ?工作模式?：
  • 自動切換降壓、升壓或三周期降壓-升壓模式（輸入電壓接近輸出電壓時）。
  • 支持強制 PWM（FPWM）和自動 PFM 模式選擇（通過 MODE 引腳控制）。
• ?保護功能?：
  • 過流/短路保護、過溫保護、輸入/輸出過壓保護。
  • 真實關斷功能（負載斷開）。
• ?小型化設計?：
  • 采用 1.6mm × 2.1mm SOT-583 封裝，僅需 1μH 電感和單顆 0805 輸出電容。

?3. 典型應用?

• ?場景?：智能手機/平板預穩壓、傳感器供電、RF 放大器電源、電壓穩定器等。

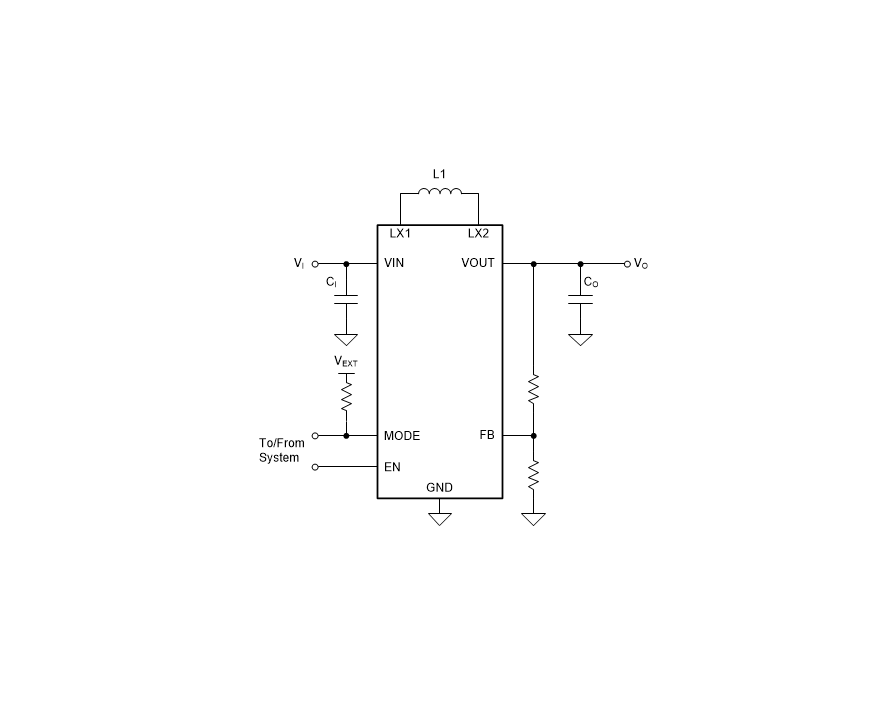

• ?示例電路?：
  • 輸入電容 22μF，輸出電容 47μF，電感 1μH，電阻分壓網絡（如 3.3V 輸出時 R1=511kΩ，R2=91kΩ）。

?4. 設計要點?

• ?電感選擇?：需滿足飽和電流 > 峰值電流（如 1μH/4.3A 規格）。
• ?布局建議?：輸入/輸出電容盡量靠近芯片，FB 引腳走線遠離開關節點。
• ?輸出設置?：通過外部電阻分壓調節，公式為 R1 = R2 × (VOUT/0.5V - 1)。

?5. 性能曲線?
文檔提供了效率、負載調整率、瞬態響應等實測數據（如 3.3V 輸出時效率可達 95%）。
