EAI3588-Core-T(板對板核心板)產品介紹
1. 功能簡介
1.1 產品簡介
EAI3588-Core-T是靈眸科技研發的一款應用于AIoT領域的核心板。核心板基于瑞芯微的RK3588處理器設計，集成了4個Cortex-A76和4個Cortex-A55及獨立的NEON協處理器，支持8K@60fps的H.265和VP9解碼器，8k@30fps的H.264 解碼器和4K@60fps的AV1解碼器；還支持8K@30fps的H.264和H.265編碼器。內置3D GPU，能夠完全兼容OpenGL ES1.1/2.0/3.2、OpenCL 2.2和Vulkan 1.2。內嵌的NPU支持INT4/INT8/INT16/FP16混合運算，算力高達6Tops。可以輕松轉換基于TensorFlow/MXNet/PyTorch/Caffe等一系列框架的網絡模型。提供完整的ubuntu和Android開發包供客戶二次開發。

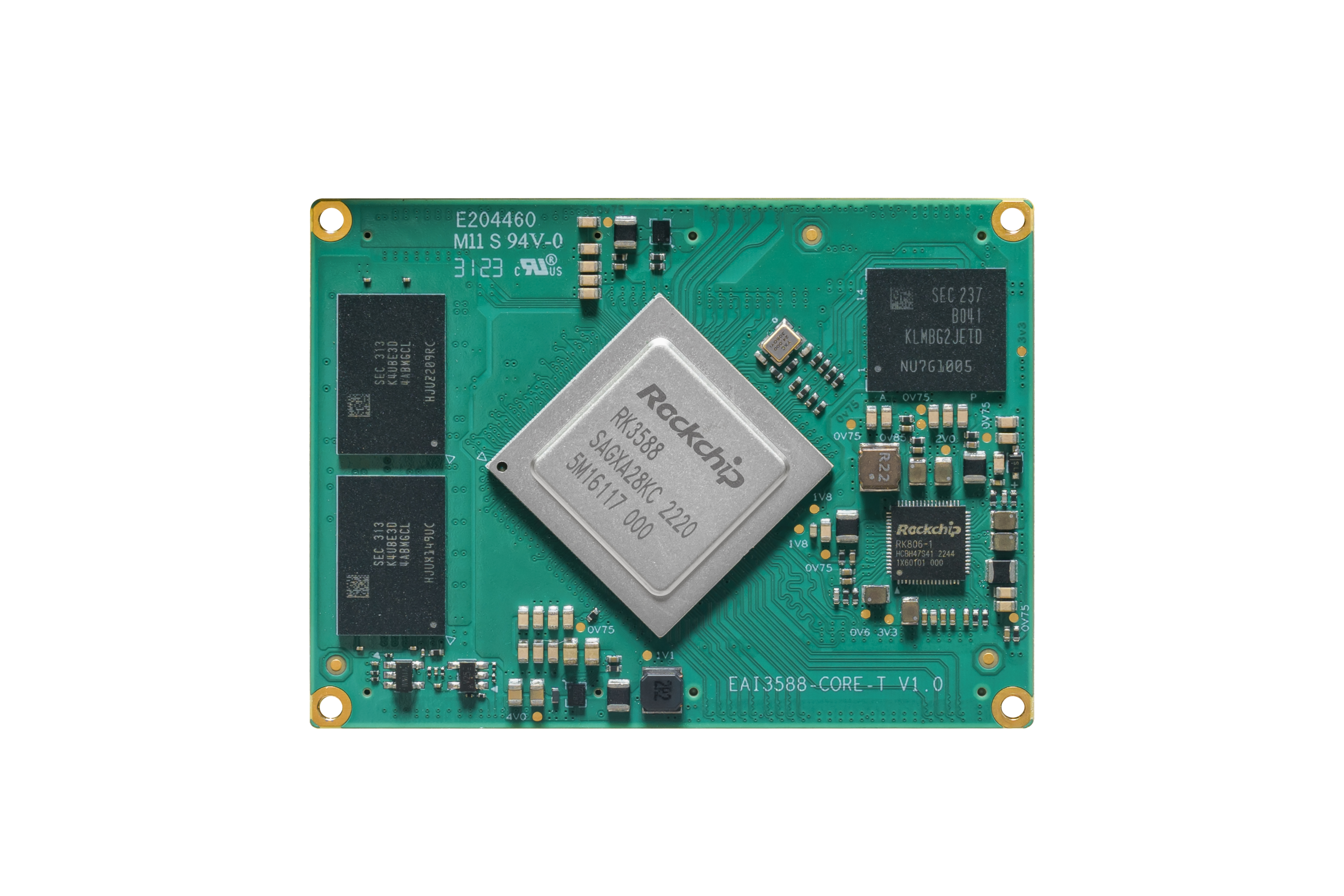

正面

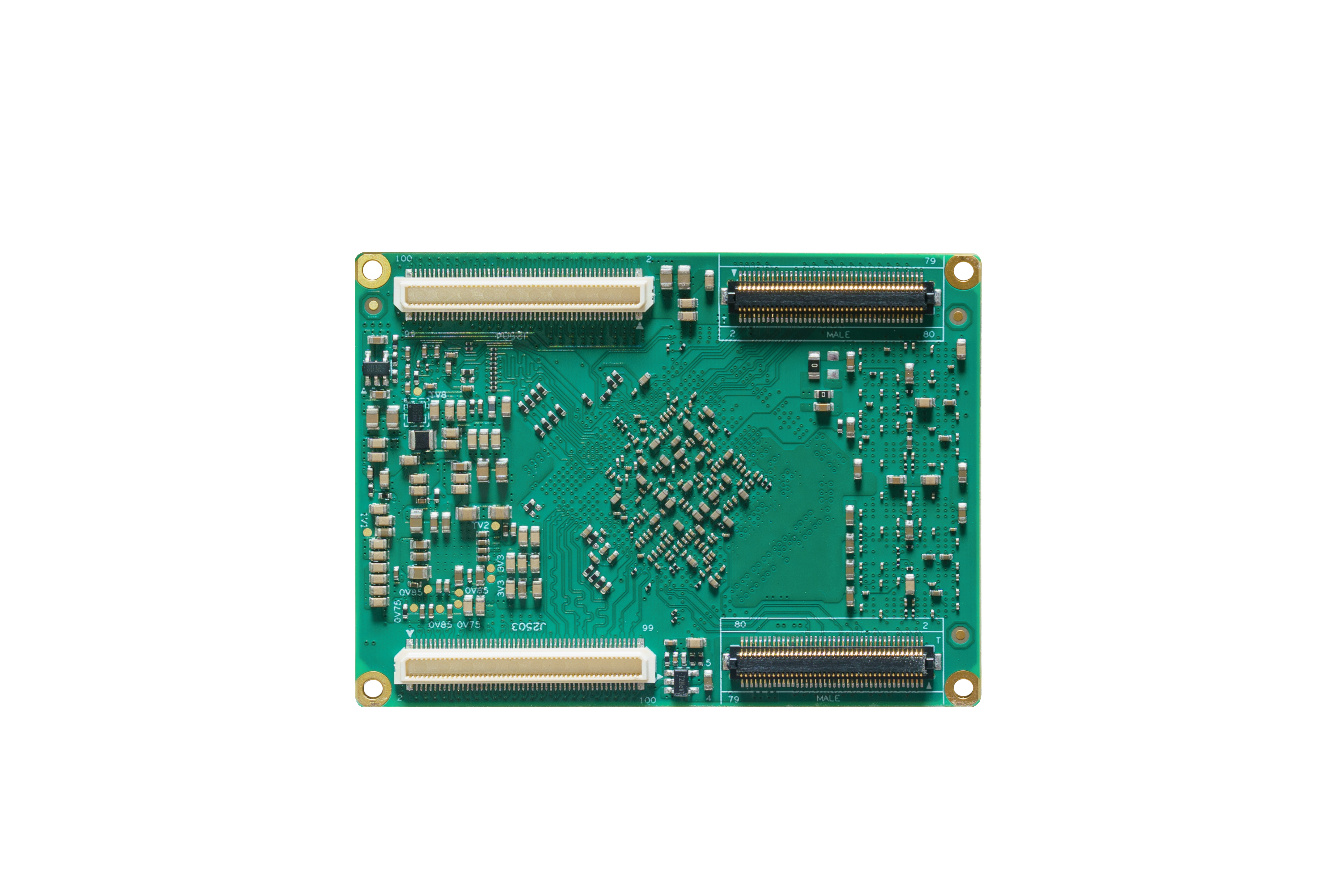

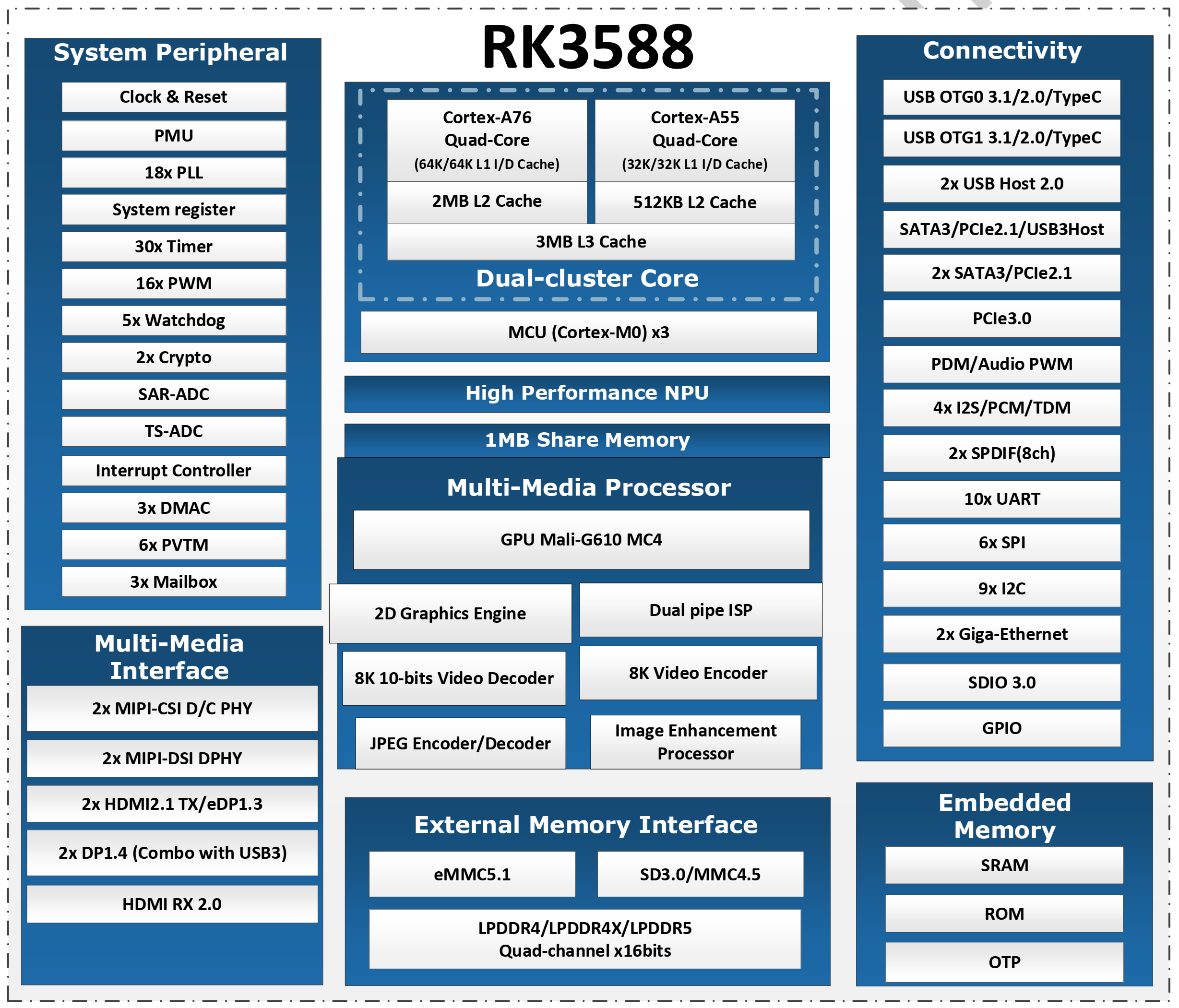

背面1.2 RK3588資源框圖
1.3 選型對比
表1 核心板選型對比表
| 型號 | EAI3588-Core-T | EAI3588-Core-TI |
| 處理器 | RK3588 | RK3588J |
| 內核 | 4個Cortex-A76和4個Cortex-A55及獨立的NEON協處理器 | 4個Cortex-A76和4個Cortex-A55及獨立的NEON協處理器 |
| NPU | 支持INT4/INT8/INT16/FP16混合運算，算力高達6Tops | 支持INT4/INT8/INT16/FP16混合運算，算力高達6Tops |
| 主頻 | 最高2.4GHz | 最高2.4GHz |
| 操作系統 | Ubuntu/Android | Ubuntu/Android |
| 內存 | 8GB LPDDR4X | 8GB LPDDR4X |
| 電子硬盤 | 32GB EMMC | 32GB EMMC |
| MIPI DSI接口 | 2路MIPI DPHY 2.0或者CPHY 1.1，最大支持4K@60Hz | 2路MIPI DPHY 2.0或者CPHY 1.1，最大支持4K@60Hz |
| HDMI/eDP | 2路HDMI 2.1或者eDP1.3， HDMI TX支持最大7680x4320@60Hz輸出，eDP支持最大4K@60Hz輸出 | 2路HDMI 2.1或者eDP1.3， HDMI TX支持最大7680x4320@60Hz輸出，eDP支持最大4K@60Hz輸出 |
| DP | 2路DP TX 1.4，DP支持最大7680x4320@30Hz輸出 | 2路DP TX 1.4，DP支持最大7680x4320@30Hz輸出 |
| BT.1120 | 24bit，分辨率1280*800，可復用使用 | 24bit，分辨率1280*800，可復用使用 |
| HDMI接口 | 支持最大1920x1080@60Hz輸出 | 支持最大1920x1080@60Hz輸出 |
| MIPI CSI DC(DPHY/CPHY) | 2路DPHY/CPHY；MIPI DPHY V1.2，4 lanes，2.5Gbps每Lane；MIPI CPHY V1.1，3 lanes，2.5Gsps每Lane | 2路DPHY/CPHY；MIPI DPHY V1.2，4 lanes，2.5Gbps每Lane；MIPI CPHY V1.1，3 lanes，2.5Gsps每Lane |
| MIPI CSI DPHY | 2路；MIPI DPHY V1.2，4 lanes，2.5Gbps每Lane；可復用位4路2 Lanes MIPI CSI | 2路；MIPI DPHY V1.2，4 lanes，2.5Gbps每Lane；可復用位4路2 Lanes MIPI CSI |
| DVP | 1路8/10/12/16-bit標準DVP接口, 最高150MHz數據輸入，支持BT.601/BT.656和BT.1120 | 1路8/10/12/16-bit標準DVP接口, 最高150MHz數據輸入，支持BT.601/BT.656和BT.1120 |
| HDMI RX | 1路HDMI 2.0 RX PHY，4 lanes，兼容HDMI 2.0和HDMI 1.4 | 1路HDMI 2.0 RX PHY，4 lanes，兼容HDMI 2.0和HDMI 1.4 |
| I2S | 4路 | 4路 |
| SPDIF(8ch) | 2路 | 2路 |
| PCIE 2.1 | 3路，與SATA3.0和USB3.1復用 | 3路，與SATA3.0和USB3.1復用 |
| SATA3.0 | 3路，與PCIE2.1和USB3.1復用 | 3路，與PCIE2.1和USB3.1復用 |
| USB3.0 Host | 1路，與SATA3.0和PCIE2.1復用 | 1路，與SATA3.0和PCIE2.1復用 |
| USB2.0 Host | 2路USB2.0 Host | 2路USB2.0 Host |
| USB OTG | 2路USB OTG 3.1/2.0/Type-C | 2路USB OTG 3.1/2.0/Type-C |
| PCIE 3.0 | 2路 | 2路 |
| SDIO 3.0 | 2路 | 2路 |
| 以太網 | 2路千兆 | 2路千兆 |
| I2C | 9路 | 9路 |
| SPI | 6路 | 6路 |
| UART | 10路（含1路調試串口） | 10路（含1路調試串口） |
| CAN | 3路CAN 2.0 | 3路CAN 2.0 |
| 供電電壓 | 4V | 4V |

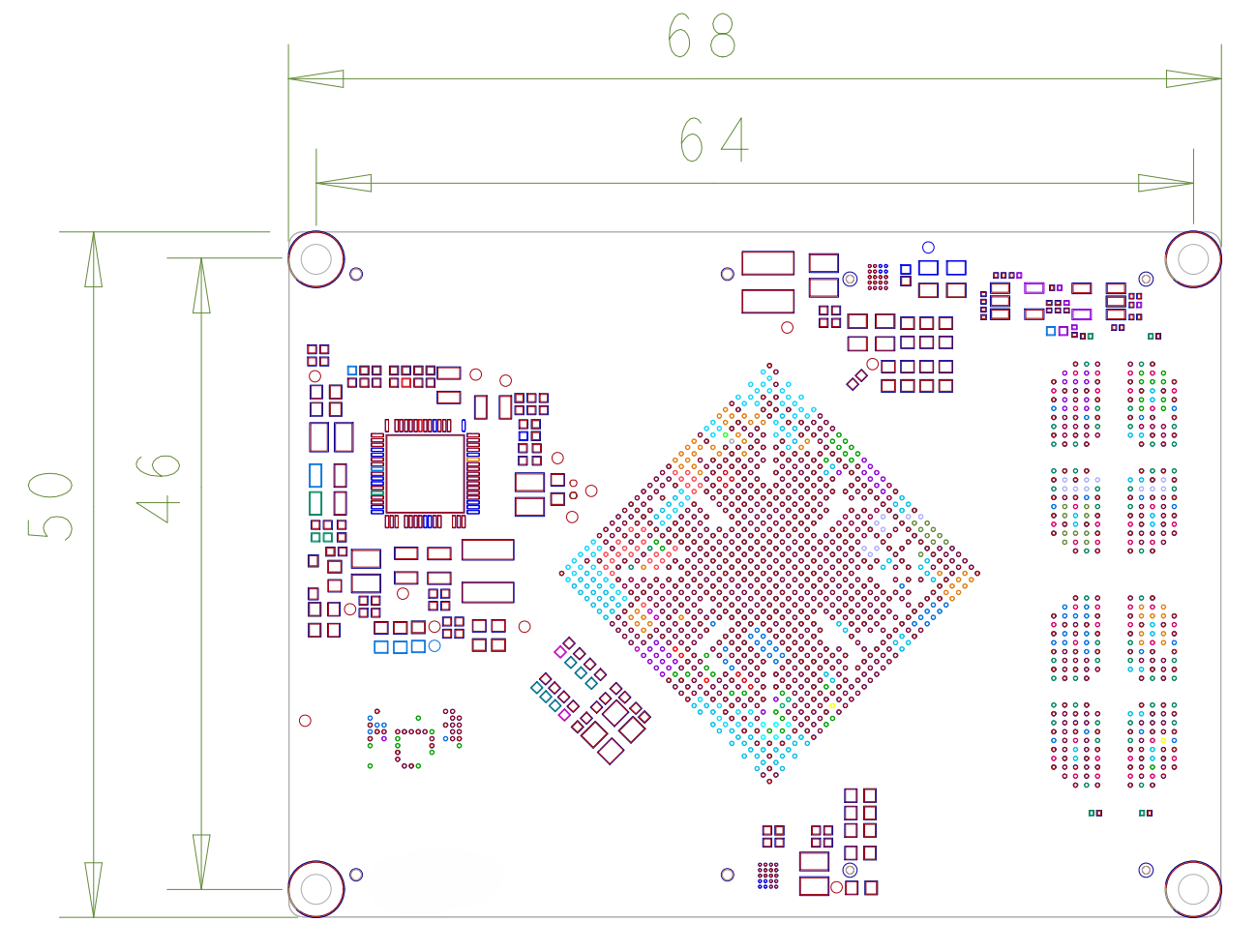

| 機械尺寸 | 68mm * 50mm | 68mm * 50mm |
| 對外物理接口 | 連接器80pin *2（0.5mm間距，5Gbps） 連接器100Pin *2（0.5mm間距，10Gbps） | 連接器80pin *2（0.5mm間距，5Gbps） 連接器100Pin *2（0.5mm間距，10Gbps） |
| 環境測試 | -20°C~ 70°C | -40℃ ~ +85℃ |
| 評估套件 | EASY-EAI-Monster | EASY-EAI-Monster-I |
2. 引腳功能
2.1 引腳信息
EAI3588-Core-T核心板將RK3588處理器引腳復用功能維持原定義、擴展或轉換功能重新定義，用戶可參考設計，以配合產品標準驅動的開發。為了保證產品設計具有良好的兼容性和穩定性，用戶沒有使用到的引腳資源務必懸空處理。接口引腳排列順序實物圖示意如圖4所示。EAI3588-Core-T共有360個引腳，通過四個板對板連接器引出，其中連接器A和B分別是80pin（0.5mm間距，3mm高度，5Gbps），連接器C和D分別是100pin（0.5mm間距，3mm高度，10Gbps）。

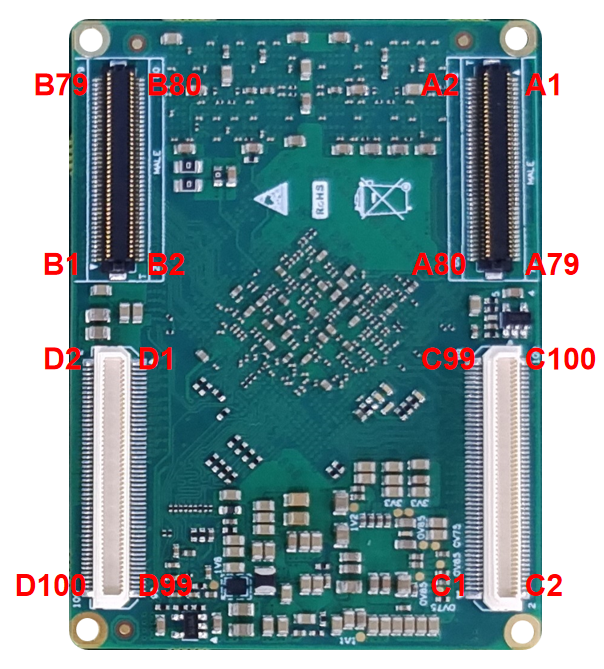

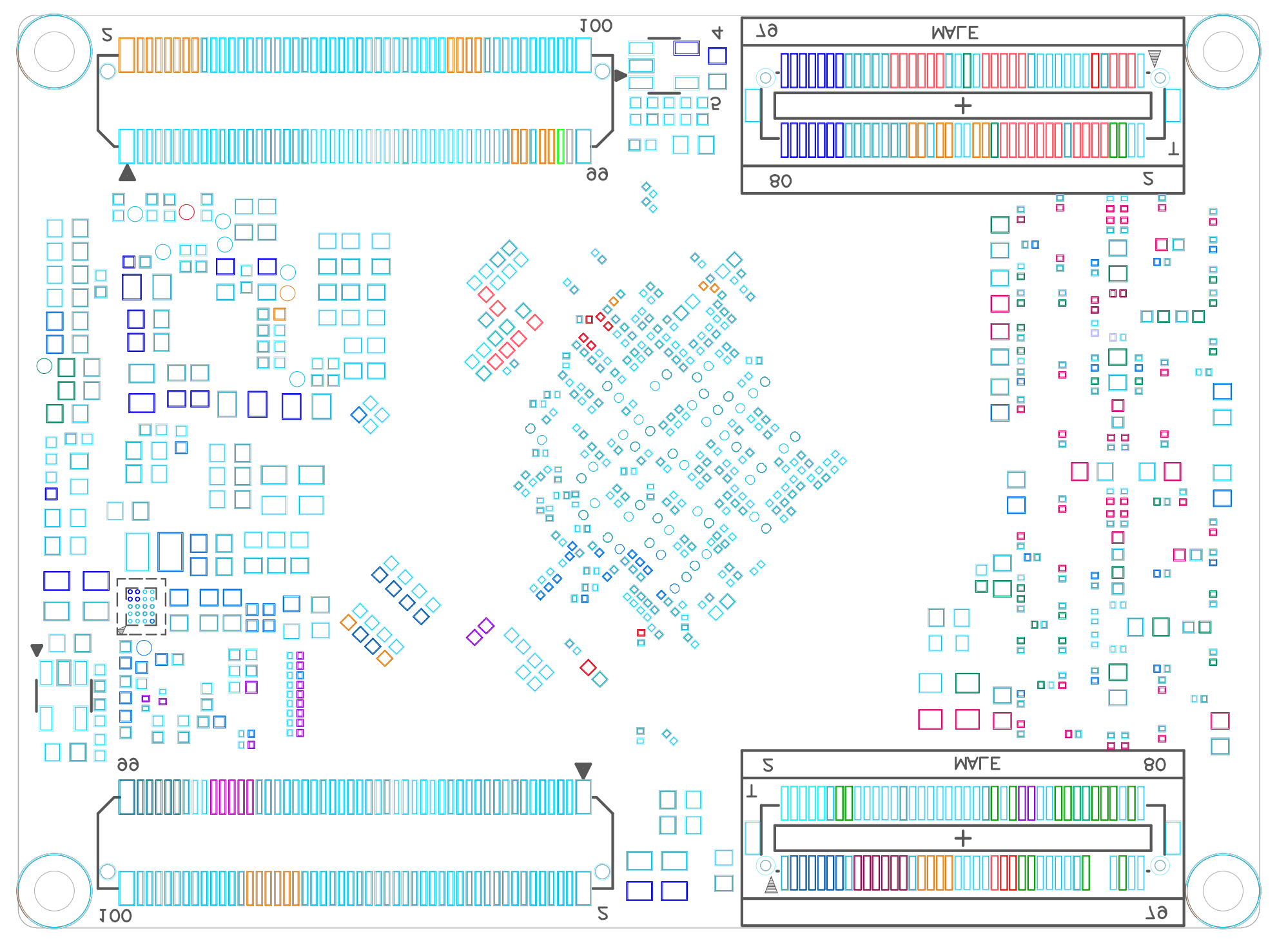

2.2 模塊引腳定義
EAI3588-Core-T接口引腳定義如表2所示。核心板所有引腳功能均按下表的“默認功能”作了規定，請勿輕易修改，否則可能和出廠驅動沖突。如有疑問，請及時聯系靈眸科技的技術支持。
表2 連接器A座引腳描述
| 引腳 | 標號 | 輸入/輸出 | 默認功能描述 | IO電平 | 可復用GPIO | 處理器引腳 |
| A1 | RESET_KEY | I | 核心板復位引腳 | 1.8V | -- | -- |
| A3 | MIPI_DSI1_RST | O | MIPI DSI1復位引腳 | 3.3V | GPIO4_A5_d | AK27 |
| A5 | TYPEC0_SBU1_DC | O | TYPE-C控制引腳 | 3.3V | GPIO4_A6_d | AL27 |
| A7 | TYPEC0_SBU2_DC | O | TYPE-C控制引腳 | 3.3V | GPIO4_A7_d | AM27 |
| A9 | GND | -- | 數字地 | -- | -- | -- |
| A11 | SDMMC_DET_L | I | SDIO的插入檢測引腳 | 1.8V | GPIO0_A4_u | P31 |
| A13 | SDMMC0_D0 | B | SDIO數據0 | 1.8V/3.3V | GPIO4_D0_u | AD2 |
| A15 | SD_CLK | O | SDIO時鐘 | 1.8V/3.3V | GPIO4_D5_d | AE1 |
| A17 | SDMMC0_D2 | B | SDIO數據2 | 1.8V/3.3V | GPIO4_D2_u | AF2 |
| A19 | SDMMC0_D1 | B | SDIO數據1 | 1.8V/3.3V | GPIO4_D1_u | AD1 |
| A21 | SDMMC0_CMD | B | SDIO控制 | 1.8V/3.3V | GPIO4_D4_u | AE2 |
| A23 | SDMMC0_D3 | B | SDIO數據3 | 1.8V/3.3V | GPIO4_D3_u | AF1 |
| A25 | GND | -- | 數字地 | -- | -- | -- |
| A27 | MIPI_DSI0_RST | O | MIPI DSI0復位引腳 | 3.3V | GPIO4_A4_d | AL28 |
| A29 | TCA955_INT | I | IO拓展芯片中斷輸入 | 3.3V | GPIO4_A3_d | AL29 |
| A31 | PCIEX1_1_PERSTn_M1_L | O | PCIE20_2復位引腳 | 3.3V | GPIO4_A2_d | AM29 |
| A33 | PCIEX1_1_CLKREQn_M1_L | B | PCIE20_2時鐘請求 | 3.3V | GPIO4_A0_d | AK30 |
| A35 | PCIEX1_1_WAKEn_M1_L | B | PCIE20_2喚醒引腳 | 3.3V | GPIO4_A1_d | AL30 |
| A37 | MIPI_CSI0_RST | O | MIPI CSI0復位引腳 | 1.8V | GPIO4_C6_d | AF33 |
| A39 | HDMITX0_SCL_M0 | O | HDMI_OUT0的DDC時鐘 | 3.3V | GPIO4_B7_u | AJ28 |
| A41 | WDT_EN | I | 看門狗使能引腳 | 1.8V | -- | -- |
| A43 | GND | -- | 數字地 | -- | -- | -- |
| A45 | HDMI_RX_SCL_M1 | I | HDMI IN的DDC時鐘 | 3.3V | GPIO3_D2_d | AG25 |
| A47 | HDMITX1_CEC_M2 | O | HDMI OUT1的CEC功能腳 | 3.3V | GPIO3_C4_u | AH26 |
| A49 | HDMI_RX_CEC | B | HDMI IN的CEC功能腳 | 3.3V | GPIO3_D1_d | AG23 |
| A51 | HDMI_RX_SDA_M1 | B | HDMI IN的DDC數據 | 3.3V | GPIO3_D3_d | AG24 |
| A53 | HDMITX1_SDA_M1 | B | HDMI OUT1的DDC數據 | 3.3V | GPIO3_C5_u | AH25 |
| A55 | HDMITX1_SCL_M1 | O | HDMI OUT1的DDC時鐘 | 3.3V | GPIO3_C6_u | AG26 |
| A57 | GND | -- | 數字地 | -- | -- | -- |
| A59 | GND | -- | 數字地 | -- | -- | -- |
| A61 | GND | -- | 數字地 | -- | -- | -- |
| A63 | GND | -- | 數字地 | -- | -- | -- |
| A65 | GND | -- | 數字地 | -- | -- | -- |
| A67 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A69 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A71 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A73 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A75 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A77 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A79 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A2 | PWRON_L | I | 核心板開關機引腳 | -- | -- | -- |
| A4 | HDMITX0_CEC_M0 | B | HDMI OUT0的CEC引腳 | 3.3V | GPIO4_C1_d | AK24 |
| A6 | I2C5_SCL_M0_TP | B | I2C5時鐘 | 3.3V | GPIO3_C7_u | AJ24 |
| A8 | I2C5_SDA_M0_TP | B | I2C5數據 | 3.3V | GPIO3_D0_u | AH24 |
| A10 | BOOT_SARADC_IN0 | I | Maskrom模式檢測引腳 | 1.8V | -- | AM16 |
| A12 | SARADC_VIN1_KEY/ RECOVERY | I | RECOVERY模式檢測引腳 | 1.8V | -- | AL16 |
| A14 | HDMI0_TX_ON_H | O | HDMI OUT0模式切換引腳 | 3.3V | GPIO4_B1_u | AL24 |
| A16 | INT_TP1 | I | 觸摸屏1中斷輸入 | 3.3V | GPIO4_B0_d | AK26 |
| A18 | GND | -- | 數字地 | -- | -- | -- |
| A20 | SARADC_VIN3_HP_HOOK | I | 耳機插入檢測引腳 | 1.8V | -- | AN17 |
| A22 | SARADC_IN6 | I | ADC輸入通道6 | 1.8V | -- | AL17 |
| A24 | SENSE_FAN | I | 散熱風扇轉速檢測 | 3.3V | GPIO4_B3_u | AM25 |
| A26 | HDMI1_TX_ON_H | O | HDMI OUT1模式切換引腳 | 3.3V | GPIO4_B2_u | AK25 |
| A28 | SARADC_IN4 | I | ADC輸入通道4 | 1.8V | -- | AM17 |
| A30 | SARADC_IN2 | I | ADC輸入通道2 | 1.8V | -- | AK16 |
| A32 | SARADC_IN7 | I | ADC輸入通道7 | 1.8V | -- | AK17 |
| A34 | HDMITX0_SDA_M0 | B | HDMI OUT0的DDC數據 | 3.3V | GPIO4_C0_u | AJ25 |
| A36 | USB20_HOST0_DP | B | USB 2.0 HOST0差分數據信號+ | -- | -- | AK6 |
| A38 | USB20_HOST0_DM | B | USB 2.0 HOST0差分數據信號- | -- | -- | AL6 |
| A40 | TYPEC1_USB20_OTG_ID | I | TYPEC1_USB20_OTG的ID檢測引腳 | 1.8V | -- | AK8 |
| A42 | TYPEC1_USB20_VBUSDET | I | TYPEC1_USB20_OTG的VBUS檢測引腳 | 3.3V | -- | AL8 |
| A44 | USB20_HOST1_DP | B | USB 2.0 HOST1差分數據信號+ | -- | -- | AL7 |
| A46 | USB20_HOST1_DM | B | USB 2.0 HOST1差分數據信號- | -- | -- | AM7 |
| A48 | GND | 數字地 | -- | -- | ||
| A50 | TYPEC1_OTG_DP | B | TYPEC1_USB20_OTG差分數據信號+ | -- | -- | AK9 |
| A52 | TYPEC1_OTG_DM | B | TYPEC1_USB20_OTG差分數據信號- | -- | -- | AL9 |
| A54 | GND | -- | 數字地 | -- | -- | -- |
| A56 | GND | -- | 數字地 | -- | -- | -- |
| A58 | GND | -- | 數字地 | -- | -- | -- |
| A60 | GND | -- | 數字地 | -- | -- | -- |
| A62 | GND | -- | 數字地 | -- | -- | -- |
| A64 | GND | -- | 數字地 | -- | -- | -- |
| A66 | GND | -- | 數字地 | -- | -- | -- |
| A68 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A70 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A72 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A74 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A76 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A78 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
| A80 | VCC4V0_SYS | I | 核心板電源輸入 | -- | -- | -- |
表3 連接器B座引腳描述
| 引腳 | 標號 | 輸入/輸出 | 默認功能描述 | IO電平 | 可復用GPIO | 處理器引腳 |
| B1 | GND | -- | 數字地 | -- | -- | -- |
| B3 | GMAC1_TXCLK | O | GMAC1發送參考時鐘 | 3.3V | GPIO3_A4_d | AD28 |
| B5 | GMAC1_TXD0 | O | GMAC1發送數據信號0 | 3.3V | GPIO3_B3_u | AC28 |
| B7 | GMAC1_TXEN | O | GMAC1發送數據使能 | 3.3V | GPIO3_B5_u | AD29 |
| B9 | GMAC1_TXD1 | O | GMAC1發送數據信號1 | 3.3V | GPIO3_B4_u | AC29 |
| B11 | GMAC1_TXD2 | O | GMAC1發送數據信號2 | 3.3V | GPIO3_A0_u | AA29 |
| B13 | GMAC1_TXD3 | O | GMAC1發送數據信號3 | 3.3V | GPIO3_A1_u | AA30 |
| B15 | GND | -- | 數字地 | -- | -- | -- |
| B17 | GMAC1_RXCLK | I | GMAC1接收參考時鐘 | 3.3V | GPIO3_A5_d | AH30 |
| B19 | GMAC1_RXDV_CRS | I | GMAC1接收數據有效信號 | 3.3V | GPIO3_B1_d | AH29 |
| B21 | GMAC1_RXD0 | I | GMAC1接收數據信號0 | 3.3V | GPIO3_A7_u | AG29 |
| B23 | GMAC1_RXD1 | I | GMAC1接收數據信號1 | 3.3V | GPIO3_B0_u | AG28 |
| B25 | GMAC1_RXD3 | I | GMAC1接收數據信號3 | 3.3V | GPIO3_A3_u | AE27 |
| B27 | GMAC1_RXD2 | I | GMAC1接收數據信號2 | 3.3V | GPIO3_A2_u | AD27 |
| B29 | GND | -- | 數字地 | -- | -- | -- |
| B31 | GMAC1_MCLKINOUT | B | GMAC1主時鐘信號 | 3.3V | GPIO3_B6_d | AE29 |
| B33 | ETH1_REFCLKO_25M | O | GMAC1參考時鐘輸出 | 3.3V | GPIO3_A6_d | AH27 |
| B35 | GMAC1_MDIO | B | GMAC1管理數據輸入輸出 | 3.3V | GPIO3_C3_d | Y30 |
| B37 | GMAC1_RSTn_L | O | GMAC1復位信號 | 3.3V | GPIO3_B7_d | AA28 |
| B39 | GMAC1_MDC | O | GMAC1管理接口時鐘 | 3.3V | GPIO3_C2_d | Y31 |
| B41 | FULL_CARD_POWER_ OFF# | O | 5G模塊開/關機控制 | 1.8V | GPIO2_B5_u | AB30 |
| B43 | W_DISABLE1# | O | 4G/5G模塊飛行模式控制 | 1.8V | GPIO2_B4_u | AB31 |
| B45 | RST_TP1 | O | 觸摸屏1復位信號 | 3.3V | GPIO3_B2_d | AE28 |
| B47 | WAKEUP_IN | O | 4G/5G模塊睡眠喚醒控制 | 1.8V | GPIO2_C5_d | AE30 |
| B49 | I2C6_SDA_M0 | B | I2C6數據信號 | 1.8V | GPIO0_C7_d | V31 |
| B51 | I2C6_SCL_M0 | B | I2C6時鐘信號 | 1.8V | GPIO0_D0_d | W31 |
| B53 | SYS4V0_MODE_L | O | 核心板供電電源芯片模式控制 | 1.8V | GPIO0_C2_d | T32 |
| B55 | MIPI_CSI1_RST | O | MIPI CSI1復位引腳 | 1.8V | GPIO0_D3_u | U33 |
| B57 | MIPI_DSI0_PWM | O | MIPI DSI0背光控制信號 | 1.8V | GPIO0_C0_d | T31 |
| B59 | BT_WAKE_HOST_H | I | 藍牙喚醒主控 | 1.8V | GPIO0_A0_d | P33 |
| B61 | MIPI_DSI1_PWM | O | MIPI DSI1背光控制信號 | 3.3V | GPIO3_D5_d | AB28 |
| B63 | INT_TP0 | I | 觸摸屏0中斷信號 | 3.3V | GPIO3_C0_d | Y29 |
| B65 | GND | -- | 數字地 | -- | -- | -- |
| B67 | WIFI_REG_ON_H | O | WIFI復位信號，低電平使能 | 1.8V | GPIO0_C4_d | R30 |
| B69 | UART2_TX_M0_DEBUG | O | DEBUG串口發送信號 | 1.8V | GPIO0_B5_d | P29 |
| B71 | UART2_RX_M0_DEBUG | I | DEBUG串口接收信號 | 1.8V | GPIO0_B6_d | R29 |
| B73 | RST_TP0 | O | 觸摸屏0復位信號 | 3.3V | GPIO3_C1_d | Y27 |
| B75 | BT_REG_ON_H | O | 藍牙復位信號，低電平使能 | 1.8V | GPIO0_C6_u | T29 |
| B77 | HDMIIRX_HPDOUT_H | I | HDMI IN熱插拔控制引腳 | 3.3V | GPIO3_D4_d | AA27 |
| B79 | PCIE30X4_PERSTn_M1_L | O | PCIE3.0復位引腳 | 3.3V | GPIO4_B6_d | AJ27 |
| B2 | I2S0_SCLK | B | I2S0位時鐘 | 1.8V | GPIO1_C3_d | E31 |
| B4 | I2S0_LRCK | B | I2S0幀時鐘 | 1.8V | GPIO1_C5_d | D30 |
| B6 | I2S0_MCLK | B | I2S0主時鐘 | 1.8V | GPIO1_C2_d | F30 |
| B8 | I2S0_SDO0 | O | I2S0數據輸出 | 1.8V | GPIO1_C7_d | E29 |
| B10 | I2S0_SDI0 | I | I2S0數據輸入 | 1.8V | GPIO1_D4_d | D28 |
| B12 | GND | -- | 數字地 | -- | -- | -- |
| B14 | UART6_RX_M1_BT | I | 串口6接收信號 | 1.8V | GPIO1_A0_d | A24 |
| B16 | UART6_TX_M1_BT | O | 串口6發送信號 | 1.8V | GPIO1_A1_d | A25 |
| B18 | MIPI_DPHY1_RST | O | MIPI CSI DPHY1復位信號 | 1.8V | GPIO1_B2_d | D26 |
| B20 | MIPI_CAM1_CLKOUT | O | MIPI CSI DPHY0時鐘輸出 | 1.8V | GPIO1_B6_u | E26 |
| B22 | MIPI_CAM4_CLKOUT | O | MIPI CSI1時鐘輸出 | 1.8V | GPIO1_D7_u | F25 |
| B24 | PCIEx1_0_CLKREQn_M2_L | B | PCIE20_1時鐘請求 | 1.8V | GPIO1_B5_u | E25 |
| B26 | MIPI_CSI0_PWDN | O | MIPI CSI0使能信號 | 1.8V | GPIO1_A7_u | C25 |
| B28 | GND | -- | 數字地 | -- | -- | -- |
| B30 | WAKE_ON_WAN# | I | 4G/5G模塊喚醒主機信號 | 1.8V | GPIO1_B1_d | D25 |
| B32 | HDMITX1_HPDIN_M0 | I | HDMI OUT1熱插拔輸入檢測 | 1.8V | GPIO1_A6_d | C24 |
| B34 | PCIEx1_0_PERSTn_M2_L | O | PCIE20_1復位信號 | 1.8V | GPIO1_B4_u | E24 |
| B36 | MIPI_CAM3_CLKOUT | O | MIPI CSI0時鐘輸出信號 | 1.8V | GPIO1_D6_u | F24 |
| B38 | UART6_CTSn_M1_BT | I | 串口6發送請求 | 1.8V | GPIO1_A3_d | A27 |
| B40 | HDMITX0_HPDIN_M0 | I | HDMI OUT0熱插拔輸入檢測 | 1.8V | GPIO1_A5_d | B26 |
| B42 | UART6_RTSn_M1_BT | O | 串口6接收請求 | 1.8V | GPIO1_A2_d | A26 |
| B44 | MIPI_DPHY1_PWDN | O | MIPI DHY1 CSI使能引腳 | 1.8V | GPIO1_A4_d | B25 |
| B46 | GND | -- | 數字地 | -- | -- | -- |
| B48 | HP_DET_L | I | 耳機插入檢測 | 1.8V | GPIO0_B5_d | E30 |
| B50 | MIPI_CAM2_CLKOUT | O | MIPI DHY1 CSI時鐘輸出 | 1.8V | GPIO1_B7_u | E27 |
| B52 | PWM12_M1_FAN | O | 散熱風扇輸出控制引腳 | 1.8V | GPIO1_C6_d | D29 |
| B54 | I2C3_SDA_M0 | B | I2C3數據引腳 | 1.8V | GPIO1_C0_z | G29 |
| B56 | I2C3_SCL_M0 | B | I2C3時鐘引腳 | 1.8V | GPIO1_C1_z | G27 |
| B58 | MIPI_CSI1_PWDN | O | MIPI CSI1使能引腳 | 1.8V | GPIO1_B0_u | C27 |
| B60 | PCIEx1_0_WAKEn_M2_L | B | PCIE20_1喚醒引腳 | 1.8V | GPIO1_B3_d | D27 |
| B62 | MIPI_DPHY0_PWDN | O | MIPI DPHY0 CSI使能引腳 | 1.8V | GPIO1_D2_d | F28 |
| B64 | MIPI_DPHY0_RST | O | MIPI DPHY0 CSI復位引腳 | 1.8V | GPIO1_D3_d | E28 |
| B66 | I2C7_SDA_M0 | B | I2C7數據引腳 | 1.8V | GPIO1_D1_d | F27 |
| B68 | I2C7_SCL_M0 | B | I2C7時鐘引腳 | 1.8V | GPIO1_D0_d | F26 |
| B70 | HDMIIRX_DET_L | I | HDMI IN插入檢測引腳 | 1.8V | GPIO1_D5_d | G26 |
| B72 | WIFI_WAKE_HOST_H | I | WIFI喚醒主機信號 | 1.8V | GPIO0_B2__u | K29 |
| B74 | RTC_INT_L | I | RTC中斷引腳 | 1.8V | GPIO0_B0_z | L30 |
| B76 | PCIE30X4_CLKREQn_M1_L | B | PCIE3.0時鐘請求 | 3.3V | GPIO4_B4_u | AL26 |
| B78 | HOST_WAKE_BT_H | O | 主機喚醒藍牙信號 | 1.8V | GPIO0_C5_u | P30 |
| B80 | PCIE30X4_WAKEn_M1_L | B | PCIE3.0喚醒引腳 | 3.3V | GPIO4_B5_d | AJ26 |
表4 連接器C座引腳描述
| 引腳 | 標號 | 輸入/輸出 | 默認功能描述 | IO電平 | 可復用GPIO | 處理器引腳 |
| C1 | HDMI0_TX_SBDP /eDP0_TX_AUXP | B | HDMI0 OUT的ARC/eARC 通道 | -- | -- | AG2 |
| C3 | HDMI0_TX_SBDN /eDP0_TX_AUXN | B | HDMI0 OUT的ARC/eARC 通道 | -- | -- | AG1 |
| C5 | HDMI0_TX3P_PORT/eDP0_TX_D3P | O | HDMI0 OUT/eDP0 OUT差分數據信號3+ | -- | -- | AH3 |
| C7 | HDMI0_TX3N_PORT/eDP0_TX_D3N | O | HDMI0 OUT/eDP0 OUT差分數據信號3- | -- | -- | AH2 |
| C9 | HDMI0_TX0P_PORT/eDP0_TX_D0P | O | HDMI0 OUT/eDP0 OUT差分數據信號0+ | -- | -- | AJ2 |
| C11 | HDMI0_TX0N_PORT/eDP0_TX_D0N | O | HDMI0 OUT/eDP0 OUT差分數據信號0- | -- | -- | AJ1 |
| C13 | HDMI0_TX1P_PORT/eDP0_TX_D1P | O | HDMI0 OUT/eDP0 OUT差分數據信號1+ | -- | -- | AK3 |
| C15 | HDMI0_TX1N_PORT/eDP0_TX_D1N | O | HDMI0 OUT/eDP0 OUT差分數據信號1- | -- | -- | AK2 |
| C17 | HDMI0_TX2P_PORT/eDP0_TX_D2P | O | HDMI0 OUT/eDP0 OUT差分數據信號2+ | -- | -- | AL2 |
| C19 | HDMI0_TX2N_PORT/eDP0_TX_D2N | O | HDMI0 OUT/eDP0 OUT差分數據信號2- | -- | -- | AL1 |
| C21 | GND | -- | 數字地 | -- | -- | -- |
| C23 | HDMI_RX_CLKN | I | HDMI IN差分時鐘信號- | -- | -- | AF5 |
| C25 | HDMI_RX_CLKP | I | HDMI IN差分時鐘信號+ | -- | -- | AF6 |
| C27 | HDMI_RX_D0N | I | HDMI IN差分數據信號0- | -- | -- | AG4 |
| C29 | HDMI_RX_D0P | I | HDMI IN差分數據信號0+ | -- | -- | AG5 |
| C31 | HDMI_RX_D1N | I | HDMI IN差分數據信號1- | -- | -- | AH5 |
| C33 | HDMI_RX_D1P | I | HDMI IN差分數據信號1+ | -- | -- | AH6 |
| C35 | HDMI_RX_D2N | I | HDMI IN差分數據信號2- | -- | -- | AJ4 |
| C37 | HDMI_RX_D2P | I | HDMI IN差分數據信號2+ | -- | -- | AJ5 |
| C39 | GND | -- | 數字地 | -- | -- | -- |
| C41 | MIPI_DPHY1_TX_D3P | O | MIPI DSI1差分數據信號3+ | -- | -- | AN22 |
| C43 | MIPI_DPHY1_TX_D3N | O | MIPI DSI1差分數據信號3- | -- | -- | AP22 |
| C45 | MIPI_DPHY1_TX_D2P | O | MIPI DSI1差分數據信號2+ | -- | -- | AN21 |
| C47 | MIPI_DPHY1_TX_D2N | O | MIPI DSI1差分數據信號2- | -- | -- | AP21 |
| C49 | MIPI_DPHY1_TX_D0P | O | MIPI DSI1差分數據信號0+ | -- | -- | AN18 |
| C51 | MIPI_DPHY1_TX_D0N | O | MIPI DSI1差分數據信號0- | -- | -- | AP18 |
| C53 | MIPI_DPHY1_TX_CLKP | O | MIPI DSI1差分時鐘信號+ | -- | -- | AN20 |
| C55 | MIPI_DPHY1_TX_CLKN | O | MIPI DSI1差分時鐘信號- | -- | -- | AP20 |
| C57 | MIPI_DPHY1_TX_D1P | O | MIPI DSI1差分數據信號1+ | -- | -- | AN19 |
| C59 | MIPI_DPHY1_TX_D1N | O | MIPI DSI1差分數據信號1- | -- | -- | AP19 |
| C61 | GND | -- | 數字地 | -- | -- | -- |
| C63 | MIPI_DPHY0_TX_D3P | O | MIPI DSI0差分數據信號3+ | -- | -- | AN28 |
| C65 | MIPI_DPHY0_TX_D3N | O | MIPI DSI0差分數據信號3- | -- | -- | AP28 |
| C67 | MIPI_DPHY0_TX_D2P | O | MIPI DSI0差分數據信號2+ | -- | -- | AN27 |
| C69 | MIPI_DPHY0_TX_D2N | O | MIPI DSI0差分數據信號2- | -- | -- | AP27 |
| C71 | MIPI_DPHY0_TX_CLKP | O | MIPI DSI0差分時鐘信號+ | -- | -- | AN26 |
| C73 | MIPI_DPHY0_TX_CLKN | O | MIPI DSI0差分時鐘信號- | -- | -- | AP26 |
| C75 | MIPI_DPHY0_TX_D1P | O | MIPI DSI0差分數據信號1+ | -- | -- | AN25 |
| C77 | MIPI_DPHY0_TX_D1N | O | MIPI DSI0差分數據信號1- | -- | -- | AP25 |
| C79 | MIPI_DPHY0_TX_D0P | O | MIPI DSI0差分數據信號0+ | -- | -- | AN24 |
| C81 | MIPI_DPHY0_TX_D0N | O | MIPI DSI0差分數據信號0- | -- | -- | AP24 |
| C83 | GND | 數字地 | -- | -- | ||
| C85 | TYPEC0_SBU2 | B | TYPEC0的SBU2 | -- | -- | AM15 |
| C87 | TYPEC0_SBU1 | B | TYPEC0的SBU1 | -- | -- | AL15 |
| C89 | GND | 數字地 | -- | -- | ||
| C91 | TYPEC0_OTG_DM | B | TYPEC0_USB20_OTG差分數據信號- | -- | -- | AM12 |
| C93 | TYPEC0_OTG_DP | B | TYPEC0_USB20_OTG差分數據信號+ | -- | -- | AL12 |
| C95 | DP1_AUXN | B | DP1的AUX通道信號- | -- | -- | AM10 |
| C97 | DP1_AUXP | B | DP1的AUX通道信號+ | -- | -- | AL10 |
| C99 | GND | -- | 數字地 | -- | -- | -- |
| C2 | TYPEC0_SSTX2P | O | TYPEC0發送信號2+ | -- | -- | AP16 |
| C4 | TYPEC0_SSTX2N | O | TYPEC0發送信號2- | -- | -- | AN16 |
| C6 | TYPEC0_SSRX2N | I | TYPEC0接收信號2- | -- | -- | AP15 |
| C8 | TYPEC0_SSRX2P | I | TYPEC0接收信號2+ | -- | -- | AN15 |
| C10 | TYPEC0_SSTX1P | O | TYPEC0發送信號1+ | -- | -- | AP14 |
| C12 | TYPEC0_SSTX1N | O | TYPEC0發送信號1- | -- | -- | AN14 |
| C14 | TYPEC0_SSRX1N | I | TYPEC0接收信號1- | -- | -- | AP13 |
| C16 | TYPEC0_SSRX1P | I | TYPEC0接收信號1+ | -- | -- | AN13 |
| C18 | GND | -- | 數字地 | -- | -- | |
| C20 | MIPI_DPHY0_RX_D3P | I | MIPI DPHY0 CSI數據信號3+ | -- | -- | AN34 |
| C22 | MIPI_DPHY0_RX_D3N | I | MIPI DPHY0 CSI數據信號3- | -- | -- | AP33 |
| C24 | MIPI_DPHY0_RX_D2P | I | MIPI DPHY0 CSI數據信號2+ | -- | -- | AN33 |
| C26 | MIPI_DPHY0_RX_D2N | I | MIPI DPHY0 CSI數據信號2- | -- | -- | AP32 |
| C28 | MIPI_DPHY0_RX_CLKP | I | MIPI DPHY0 CSI時鐘+ | -- | -- | AN32 |
| C30 | MIPI_DPHY0_RX_CLKN | I | MIPI DPHY0 CSI時鐘- | -- | -- | AP31 |
| C32 | MIPI_DPHY0_RX_D1P | I | MIPI DPHY0 CSI數據信號1+ | -- | -- | AN30 |
| C34 | MIPI_DPHY0_RX_D1N | I | MIPI DPHY0 CSI數據信號1- | -- | -- | AP30 |
| C36 | MIPI_DPHY0_RX_D0P | I | MIPI DPHY0 CSI數據信號0+ | -- | -- | AN29 |
| C38 | MIPI_DPHY0_RX_D0N | I | MIPI DPHY0 CSI數據信號0- | -- | -- | AP29 |
| C40 | GND | 數字地 | -- | -- | ||
| C42 | MIPI_DPHY1_RX_D3P | I | MIPI DPHY1 CSI數據信號3+ | -- | -- | AK22 |
| C44 | MIPI_DPHY1_RX_D3N | I | MIPI DPHY1 CSI數據信號3- | -- | -- | AL22 |
| C46 | MIPI_DPHY1_RX_D2P | I | MIPI DPHY1 CSI數據信號2+ | -- | -- | AK21 |
| C48 | MIPI_DPHY1_RX_D2N | I | MIPI DPHY1 CSI數據信號2- | -- | -- | AL21 |
| C50 | MIPI_DPHY1_RX_CLKP | I | MIPI DPHY1 CSI時鐘+ | -- | -- | AK20 |
| C52 | MIPI_DPHY1_RX_CLKN | I | MIPI DPHY1 CSI時鐘- | -- | -- | AL20 |
| C54 | MIPI_DPHY1_RX_D1P | I | MIPI DPHY1 CSI數據信號1+ | -- | -- | AK19 |
| C56 | MIPI_DPHY1_RX_D1N | I | MIPI DPHY1 CSI數據信號1- | -- | -- | AL19 |
| C58 | MIPI_DPHY1_RX_D0P | I | MIPI DPHY1 CSI數據信號0+ | -- | -- | AK18 |
| C60 | MIPI_DPHY1_RX_D0N | I | MIPI DPHY1 CSI數據信號0- | -- | -- | AL18 |
| C62 | GND | -- | 數字地 | -- | -- | |
| C64 | DP1_TX3N | O | DP1發送信號3- | -- | -- | AN11 |
| C66 | DP1_TX3P | O | DP1發送信號3+ | -- | -- | AP11 |
| C68 | DP1_TX2P | O | DP1發送信號2+ | -- | -- | AN10 |
| C70 | DP1_TX2N | O | DP1發送信號2- | -- | -- | AP10 |
| C72 | TYPEC1_SSTX1N | O | TYPEC1發送信號1- | -- | -- | AN9 |
| C74 | TYPEC1_SSTX1P | O | TYPEC1發送信號1+ | -- | -- | AP9 |
| C76 | TYPEC1_SSRX1P | I | TYPEC1接收信號1+ | -- | -- | AN8 |
| C78 | TYPEC1_SSRX1N | I | TYPEC1接收信號1 | -- | -- | AP8 |
| C80 | GND | -- | 數字地 | -- | -- | |
| C82 | HDMI1_TX2P_PORT/eDP1_TX_D2P | O | HDMI1 OUT/eDP1差分數據信號2+ | -- | -- | AN6 |
| C84 | HDMI1_TX2N_PORT/eDP1_TX_D2N | O | HDMI1 OUT/eDP1差分數據信號2- | -- | -- | AP6 |
| C86 | HDMI1_TX1P_PORT/eDP1_TX_D1P | O | HDMI1 OUT/eDP1差分數據信號1+ | -- | -- | AM5 |
| C88 | HDMI1_TX1N_PORT/eDP1_TX_D1N | O | HDMI1 OUT/eDP1差分數據信號1- | -- | -- | AN5 |
| C90 | HDMI1_TX0P_PORT/eDP1_TX_D0P | O | HDMI1 OUT/eDP1差分數據信號0+ | -- | -- | AN4 |
| C92 | HDMI1_TX0N_PORT/eDP1_TX_D0N | O | HDMI1 OUT/eDP1差分數據信號0- | -- | -- | AP4 |
| C94 | HDMI1_TX3P_PORT/eDP1_TX_D3P | O | HDMI1 OUT/eDP1差分數據信號3+ | -- | -- | AM3 |
| C96 | HDMI1_TX3N_PORT/eDP1_TX_D3N | O | HDMI1 OUT/eDP1差分數據信號3- | -- | -- | AN3 |
| C98 | HDMI1_TX_SBDP/eDP1_TX_AUXP | B | HDMI1 OUT/eDP1的AUX通道信號+ | -- | -- | AN2 |
| C100 | HDMI1_TX_SBDN/eDP1_TX_AUXN | B | HDMI1 OUT/eDP1的AUX通道信號- | -- | -- | AP2 |
表5 連接器D座引腳描述
| 引腳 | 標號 | 輸入/輸出 | 默認功能描述 | IO電平 | 可復用GPIO | 處理器引腳 |
| D1 | GND | -- | 數字地 | -- | -- | -- |
| D3 | PCIE20_1_REFCLKP | B | PCIE20_1參考時鐘+ | -- | -- | H32 |
| D5 | PCIE20_1_REFCLKN | B | PCIE20_1參考時鐘- | -- | -- | H33 |
| D7 | PCIE20_1_RXP/SATA30_1_RXP | I | PCIE20_1/SATA30_1數據輸入+ | -- | -- | J33 |
| D9 | PCIE20_1_RXN/SATA30_1_RXN | I | PCIE20_1/SATA30_1數據輸入- | -- | -- | J34 |
| D11 | PCIE20_1_TXP/SATA30_1_TXP | O | PCIE20_1/SATA30_1數據輸出+ | -- | -- | K33 |
| D13 | PCIE20_1_TXN/SATA30_1_TXN | O | PCIE20_1/SATA30_1數據輸出- | -- | -- | K34 |
| D15 | GND | -- | 數字地 | -- | -- | -- |
| D17 | PCIE20_0_REFCLKP | B | PCIE20_0參考時鐘+ | -- | -- | L32 |
| D19 | PCIE20_0_REFCLKN | B | PCIE20_0參考時鐘- | -- | -- | L33 |
| D21 | PCIE20_0_TXN/SATA30_0_TXN | O | PCIE20_0/SATA30_0數據輸出+ | -- | -- | M33 |
| D23 | PCIE20_0_TXP/SATA30_0_TXP | O | PCIE20_0/SATA30_0數據輸出- | -- | -- | M34 |
| D25 | PCIE20_0_RXP/SATA30_0_RXP | I | PCIE20_0/SATA30_0數據輸入+ | -- | -- | N33 |
| D27 | PCIE20_0_RXN/SATA30_0_RXN | I | PCIE20_0/SATA30_0數據輸入- | -- | -- | N34 |
| D29 | GND | -- | 數字地 | -- | -- | -- |
| D31 | PCIE20_2_REFCLKP | B | PCIE20_2參考時鐘+ | -- | -- | G31 |
| D33 | PCIE20_2_REFCLKN | B | PCIE20_2參考時鐘- | -- | -- | G30 |
| D35 | PCIE20_2_TXP/SATA30_2_TXP | O | PCIE20_2/SATA30_2數據輸出+ | -- | -- | H30 |
| D37 | PCIE20_2_TXN/SATA30_2_TXN | O | PCIE20_2/SATA30_2數據輸出- | -- | -- | H29 |
| D39 | PCIE20_2_RXP/SATA30_2_RXP | I | PCIE20_2/SATA30_2數據輸入+ | -- | -- | J31 |
| D41 | PCIE20_2_RXN/SATA30_2_RXN | I | PCIE20_2/SATA30_2數據輸入- | -- | -- | J30 |
| D43 | GND | -- | 數字地 | -- | -- | -- |
| D45 | MIPI_CSI1_RX_D0P | I | MIPI CSI1數據0+ | -- | -- | AG31 |
| D47 | MIPI_CSI1_RX_D0N | I | MIPI CSI1數據0- | -- | -- | AG32 |
| D49 | MIPI_CSI1_RX_D1P | I | MIPI CSI1數據1+ | -- | -- | AH31 |
| D51 | MIPI_CSI1_RX_D1N | I | MIPI CSI1數據1- | -- | -- | AH32 |
| D53 | MIPI_CSI1_RX_CLK0P | I | MIPI CSI1時鐘0+ | -- | -- | AJ31 |
| D55 | MIPI_CSI1_RX_CLK0N | I | MIPI CSI1時鐘0- | -- | -- | AJ32 |
| D57 | GND | -- | 數字地 | -- | -- | -- |
| D59 | MIPI_CSI1_RX_D2P | I | MIPI CSI1數據2+ | -- | -- | AK31 |
| D61 | MIPI_CSI1_RX_D2N | I | MIPI CSI1數據2- | -- | -- | AK32 |
| D63 | MIPI_CSI1_RX_D3P | I | MIPI CSI1數據3+ | -- | -- | AL31 |
| D65 | MIPI_CSI1_RX_D3N | I | MIPI CSI1數據3- | -- | -- | AL32 |
| D67 | MIPI_CSI1_RX_CLK1P | I | MIPI CSI1時鐘1+ | -- | -- | AM31 |
| D69 | MIPI_CSI1_RX_CLK1N | I | MIPI CSI1時鐘1- | -- | -- | AM32 |
| D71 | GND | -- | 數字地 | -- | -- | -- |
| D73 | GMAC0_MCLKINOUT | B | GMAC0主時鐘信號 | 1.8V | GPIO4_C3_d | AF34 |
| D75 | GMAC0_MDIO | B | GMAC0管理數據輸入輸出 | 1.8V | GPIO4_C5_d | AB33 |
| D77 | ETH0_REFCLKO_25M | O | GMAC0參考時鐘輸出 | 1.8V | GPIO2_C3_d | AD30 |
| D79 | GMAC0_RSTn_L | O | GMAC0復位信號 | 1.8V | GPIO2_C4_d | AC30 |
| D81 | GMAC0_MDC | O | GMAC0管理接口時鐘 | 1.8V | GPIO4_C4_d | AB34 |
| D83 | TYPEC0_USB20_VBUSDET | I | TYPEC0_USB20_OTG的VBUS檢測引腳 | 3.3V | -- | AM14 |
| D85 | TYPEC0_USB20_OTG_ID | I | TYPEC0_USB20_OTG的ID檢測引腳 | 1.8V | -- | AL14 |
| D87 | GND | -- | 數字地 | -- | -- | -- |
| D89 | GMAC0_TXCLK | O | GMAC0發送參考時鐘 | 1.8V | GPIO2_B3_d | AE33 |
| D91 | GMAC0_TXEN | O | GMAC0發送數據使能 | 1.8V | GPIO2_C0_d | AE34 |
| D93 | GMAC0_TXD0 | O | GMAC0發送數據信號0 | 1.8V | GPIO2_B6_d | AD33 |
| D95 | GMAC0_TXD1 | O | GMAC0發送數據信號1 | 1.8V | GPIO2_B7_d | AD34 |
| D97 | GMAC0_TXD2 | O | GMAC0發送數據信號2 | 1.8V | GPIO2_B1_u | AC33 |
| D99 | GMAC0_TXD3 | O | GMAC0發送數據信號3 | 1.8V | GPIO2_B2_u | AC34 |
| D2 | GND | -- | 數字地 | -- | -- | -- |
| D4 | PCIE30_PORT0_TX1N | O | PCIE3.0 PORT0數據輸出1- | -- | -- | C34 |
| D6 | PCIE30_PORT0_TX1P | O | PCIE3.0 PORT0數據輸出1+ | -- | -- | C33 |
| D8 | GND | -- | 數字地 | -- | -- | -- |
| D10 | PCIE30_PORT0_TX0N | O | PCIE3.0 PORT0數據輸出0- | -- | -- | D33 |
| D12 | PCIE30_PORT0_TX0P | O | PCIE3.0 PORT0數據輸出0+ | -- | -- | D32 |
| D14 | GND | O | 數字地 | -- | -- | -- |
| D16 | PCIE30_PORT0_REFCLKN_IN | I | PCIE3.0 PORT0參考時鐘輸入- | -- | -- | E34 |
| D18 | PCIE30_PORT0_REFCLKP_IN | I | PCIE3.0 PORT0參考時鐘輸入+ | -- | -- | E33 |
| D20 | GND | -- | 數字地 | -- | -- | -- |
| D22 | PCIE30_PORT0_RX1N | I | PCIE3.0 PORT0數據輸入1- | -- | -- | F33 |
| D24 | PCIE30_PORT0_RX1P | I | PCIE3.0 PORT0數據輸入1+ | -- | -- | F32 |
| D26 | GND | -- | 數字地 | -- | -- | -- |
| D28 | PCIE30_PORT0_RX0N | I | PCIE3.0 PORT0數據輸入0- | -- | -- | G34 |
| D30 | PCIE30_PORT0_RX0P | I | PCIE3.0 PORT0數據輸入0+ | -- | -- | G33 |
| D32 | GND | -- | 數字地 | -- | -- | -- |
| D34 | PCIE30_PORT1_REFCLKP_IN | I | PCIE3.0 PORT1參考時鐘輸入+V | -- | -- | A28 |
| D36 | PCIE30_PORT1_REFCLKN_IN | I | PCIE3.0 PORT1參考時鐘輸入- | -- | -- | B28 |
| D38 | GND | -- | 數字地 | -- | -- | -- |
| D40 | PCIE30_PORT1_TX3N | O | PCIE3.0 PORT1數據輸入3- | -- | -- | B29 |
| D42 | PCIE30_PORT1_TX3P | O | PCIE3.0 PORT1數據輸入3+ | -- | -- | C29 |
| D44 | GND | -- | 數字地 | -- | -- | -- |
| D46 | PCIE30_PORT1_TX2N | O | PCIE3.0 PORT1數據輸入2- | -- | -- | A30 |
| D48 | PCIE30_PORT1_TX2P | O | PCIE3.0 PORT1數據輸入2+ | -- | -- | B30 |
| D50 | GND | -- | 數字地 | -- | -- | -- |
| D52 | PCIE30_PORT1_RX3N | I | PCIE3.0 PORT1數據輸入3- | -- | -- | B31 |
| D54 | PCIE30_PORT1_RX3P | I | PCIE3.0 PORT1數據輸入3+ | -- | -- | C31 |
| D56 | GND | -- | 數字地 | -- | -- | -- |
| D58 | PCIE30_PORT1_RX2N | I | PCIE3.0 PORT1數據輸入2- | -- | -- | A32 |
| D60 | PCIE30_PORT1_RX2P | I | PCIE3.0 PORT1數據輸入2+ | -- | -- | B32 |
| D62 | GND | -- | 數字地 | -- | -- | -- |
| D64 | GMAC0_RXD3 | I | GMAC0接收數據信號3 | 1.8V | GPIO2_A7_u | AC31 |
| D66 | GMAC0_RXD2 | I | GMAC0接收數據信號2 | 1.8V | GPIO2_A6_u | AC32 |
| D68 | GMAC0_RXD1 | I | GMAC0接收數據信號1 | 1.8V | GPIO2_C2_d | AD31 |
| D70 | GMAC0_RXD0 | I | GMAC0接收數據信號0 | 1.8V | GPIO2_C1_d | AD32 |
| D72 | GMAC0_RXDV_CRS | I | GMAC0接收數據有效信號 | 1.8V | GPIO4_C2_d | AE31 |
| D74 | GMAC0_RXCLK | I | GMAC0接收參考時鐘 | 1.8V | GPIO2_B0_u | AE32 |
| D76 | GND | -- | 數字地 | -- | -- | -- |
| D78 | MIPI_CSI0_RX_D0P | I | MIPI CSI0數據0+ | -- | -- | AG33 |
| D80 | MIPI_CSI0_RX_D0N | I | MIPI CSI0數據0- | -- | -- | AG34 |
| D82 | MIPI_CSI0_RX_D1P | I | MIPI CSI0數據1+ | -- | -- | AH33 |
| D84 | MIPI_CSI0_RX_D1N | I | MIPI CSI0數據1- | -- | -- | AH34 |
| D86 | MIPI_CSI0_RX_CLK0P | I | MIPI CSI0時鐘0+ | -- | -- | AJ33 |
| D88 | MIPI_CSI0_RX_CLK0N | I | MIPI CSI0時鐘0- | -- | -- | AJ34 |
| D90 | MIPI_CSI0_RX_D2P | I | MIPI CSI0數據2+ | -- | -- | AK33 |
| D92 | MIPI_CSI0_RX_D2N | I | MIPI CSI0數據2- | -- | -- | AK34 |
| D94 | MIPI_CSI0_RX_D3P | I | MIPI CSI0數據3+ | -- | -- | AL33 |
| D96 | MIPI_CSI0_RX_D3N | I | MIPI CSI0數據3- | -- | -- | AL34 |
| D98 | MIPI_CSI0_RX_CLK1P | I | MIPI CSI0時鐘1+ | -- | -- | AM33 |
| D100 | MIPI_CSI0_RX_CLK1N | I | MIPI CSI0時鐘1- | -- | -- | AM34 |
3. 電氣參數
3.1 電源參數
表6 核心板電源參數
| 參數 | 標號 | 規格 | 說明 | |||
| 最小 | 典型 | 最大 | 單位 | |||
| 核心板電壓 | U | 3.4 | 4.0 | 5.5 | V | -- |
| 核心板電流（啟動過程/4V） | I | - | - | 2.5 | A | -- |
| 核心板電流（穩定運行/4V） | I | - | 2 | - | A | -- |
| 核心板電流（NPU啟動/4V） | I | - | 5 | - | A | -- |
3.2 IO電平參數
表7 IO電平（3.3V）
| 參數 | 標號 | 規格 | 說明 | |||
| 最小 | 典型 | 最大 | 單位 | |||
| 高電平輸入電壓 | VIH | 2.3 | 3.3 | 3.6 | V | -- |
| 低電平輸入電壓 | VIL | -0.3 | 0 | 1.0 | V | -- |
| 高電平輸出電壓 | VOH | 2.64 | 3.3 | -- | V | -- |
| 低電平輸出電壓 | VOL | -- | 0 | 0.66 | V | -- |
表8 IO電平（1.8V）
| 參數 | 標號 | 規格 | 說明 | |||
| 最小 | 典型 | 最大 | 單位 | |||
| 高電平輸入電壓 | VIH | 1.26 | 1.8 | 2.2 | V | -- |
| 低電平輸入電壓 | VIL | -0.3 | 0 | 0.63 | V | -- |
| 高電平輸出電壓 | VOH | 1.4 | 1.8 | -- | V | -- |
| 低電平輸出電壓 | VOL | -- | 0 | 0.4 | V | -- |
4. 機械尺寸
表9 核心板機械尺寸
| 參數 | 規格 | 說明 |
| 長 | 68mm | -- |
| 寬 | 50mm | -- |
正面
背面5. 生產指導
5.1 拆卸注意事項
- 由于核心板BGA元器件比較多，不建議經常插拔。在需要插拔的時候，務必要小心，避免PCB變形造成元件虛焊。
- 由于核心板采用板對板連接器形式接口，將有更好的信號質量，但其使用壽命有限，不建議經常插拔。連接器插拔使用壽命為50次。
- 核心板不可帶電插拔，以免造成運行中的DDR、eMMC數據丟失或損壞器件。
- 拆卸時，不能使用尖利的工具拆卸核心板。
5.2 貼片注意事項

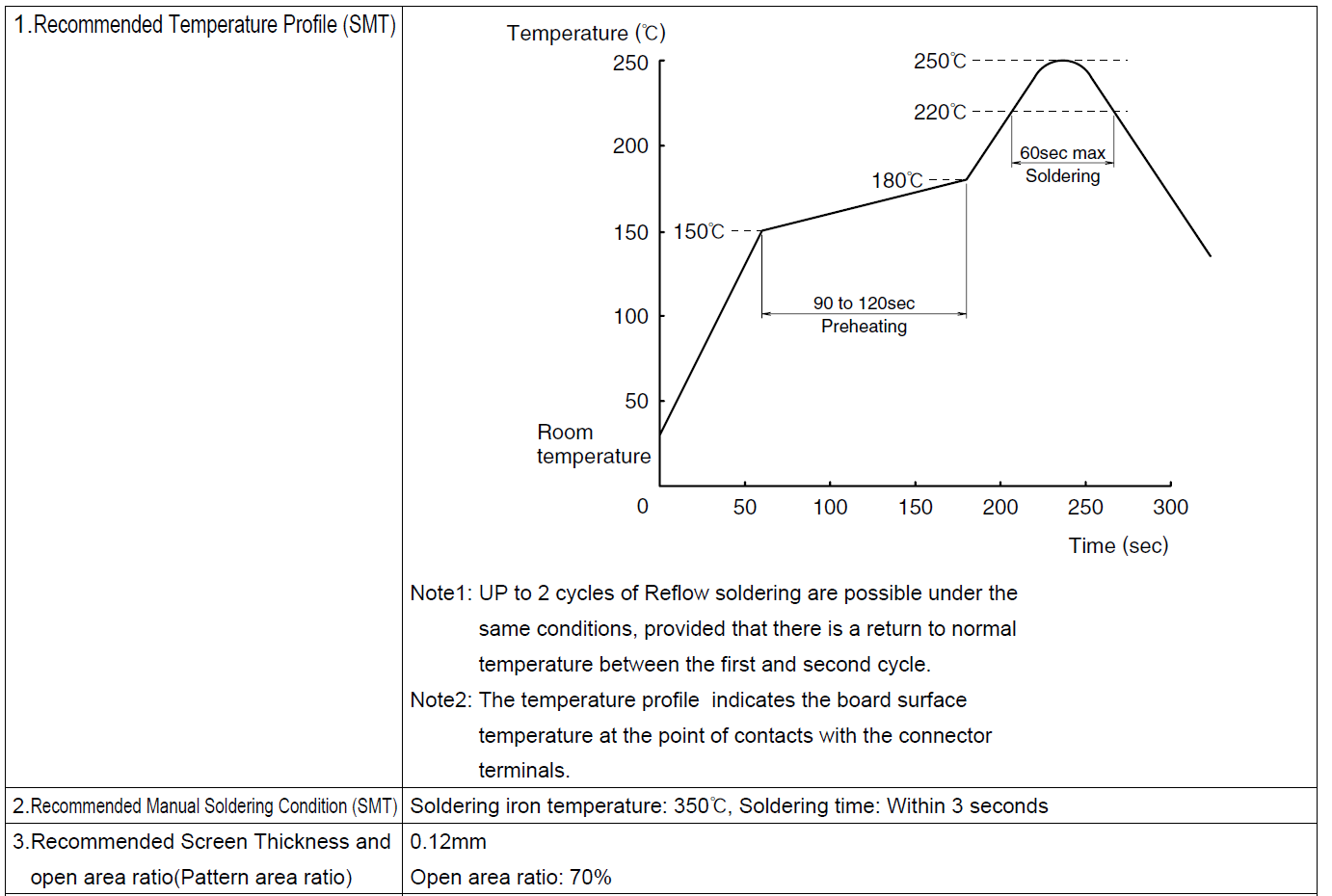

核心板的底板板對板連接器生產貼片要滿足一定要求，連接器才會良好焊接，推薦鋼網厚度0.12mm，開口面積比70%，回流焊或者烙鐵焊接都要滿足一定的溫度條件，具體如圖7所示。
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
板對板
+關注
關注
0文章
41瀏覽量
7652 -
核心板
+關注
關注
5文章
1174瀏覽量
30950
發布評論請先 登錄
相關推薦
熱點推薦
firefly Core-PX3-SEJ核心板 介紹
Core-PX3-SEJ 核心板是一款基于四核 Cortex-A7 高性價核心板，采用 Rockchip PX3-SE 四核 A7 1.3GHz 處理器，提供多種存儲配置選擇，用戶僅需擴展功能底板
RK3588核心板規格說明
產品概述Productoverview01RK3588核心板是一款由貝啟科技自主研發的基于瑞芯微RK3588AI芯片的智能核心板，該
【LGA封裝RK3588核心板】基于RK3588,小而強大的ArmSom-W3 CORE BOARD
Armsom-RK3588 LGA Core board 是一款基于Rockchip RK3588芯片平臺，采用LGA（506pin）封裝設計的一款極小尺寸的RK3588
基于RK3588處理器的高性能，高算力，低功耗核心板XC3588_CORE。
向成電子核心板系列繼推出基于瑞芯微RK3568的XC3568_CORE一年之后又添新成員了，它就是基于瑞芯微RK3588開發的XC3588_CORE
向成電子推出基于瑞芯微RK3588開發的XC3588_CORE核心板
? ? ? 向成電子核心板系列繼推出基于瑞芯微RK3568的XC3568_CORE一年之后又添新成員了，它就是基于瑞芯微RK3588開發的XC3588_CORE
基于RK3588處理器的高性能，高算力，低功耗核心板XC3588_CORE
向成電子核心板系列繼推出基于瑞芯微RK3568的XC3568_CORE一年之后又添新成員了，它就是基于瑞芯微RK3588開發的XC3588_CORE
極小極輕LGA封裝 |RK3588核心板SOM-3588-LGA現貨發售！
SOM-3588-LGA 是一款基于Rockchip RK3588芯片平臺，采用LGA（506pin）封裝設計的一款極小尺寸的商規級核心板。現在核心板 SOM-
亮鉆科技首款基于RK3588平臺的核心板Z-3588
Z-3588是亮鉆首款基于RK3588平臺的核心板，其兼具超高性能、強勁算力、低功耗等優勢。該核心板采用板對
PET_RK3562_CORE核心板
一、PET_RK3562_CORE 核心板圖片 二、PET_RK3562_CORE 核心板詳細參數 注意：RK3562 引腳大部分是功能復用的，以上列表內的資源存在不能同時使用的情況，
PET_RK3588_CORE核心板
一、PET_RK3588_CORE 核心板圖片 二、PET_RK3588_CORE 核心板詳細參數 注意：RK3588 引腳大部分是功能復用
【性能強者再升級】迅為RK3588開發板16GB+128GB高配3588核心板發布！
【性能強者再升級】迅為RK3588開發板16GB+128GB高配3588核心板發布！
工商網監
評論
