Texas Instruments ISOTMP35/ISOTMP35-Q1隔離型溫度傳感器設計有模擬輸出，溫度響應時間 <2 秒。該傳感器 結合了 堅固耐用的集成隔離柵，具有3000VRMS 隔離耐壓和500VRMS 隔離工作電壓。這種集成使傳感器能夠與高壓熱源共置，而無需 昂貴的隔離電路，從而提供更高的精度和更快的熱響應。ISOTMP35/ISOTMP35-Q1傳感器在2.3V至5.5V的非隔離電源電壓范圍內工作，可輕松集成到高壓平面上沒有次級穩壓電源的應用中。ISOTMP35-Q1溫度傳感器通過了汽車應用類AEC-Q100認證。典型應用包括：SiC/IGBT PowerFET溫度監測、HEV/EV電池管理系統 (BMS)、HEV/EV車載充電器 (OBC) 和無線充電器、HEV/EV DC/DC轉換器，以及動力總成溫度傳感器。

數據手冊：*附件：Texas Instruments ISOTMP35，ISOTMP35-Q1隔離型溫度傳感器數據手冊.pdf

ISOTMP35/ISOTMP35-Q1溫度傳感器的集成隔離柵符合UL 1577要求。該傳感器采用表面貼裝封裝（7引腳SOIC），提供從熱源到嵌入式熱傳感器的良好熱流。因而能夠最大限度地減少熱質量，提供更精確的熱源測量，并通過減少由于制造和組裝而產生的機械變化來提高系統設計裕度。

特性

• 堅固耐用的集成隔離柵：
  • 隔離耐壓：3000VRMS
  • 隔離工作電壓：500VRMS
• 通過AEC-Q100認證，結果如下：
  • 溫度等級0：-40°C至150°C（環境工作溫度范圍）
  • 器件HBM ESD分類等級：2
  • 器件CDM ESD分類等級：C5
• 可提供文檔，協助功能安全系統設計
• 隔離柵壽命：>50年
• 溫度傳感器精度：
  • ±0.5 °C（在 25 °C 下的典型值）
  • 0°C至70°C范圍內為±1.5°C（最大值）
  • 40°C至±2.0 °C范圍內為150 °C（最大值）
• 工作電源電壓范圍：2.3 V至5.5 V
• 正斜率傳感器增益：10mV/°C，失調電壓為500mV（0°C時）
• 快速熱響應：<2秒
• 輸出短路保護
• 低功耗：9μA（典型值）
• DFQ（SOIC-7）封裝
• 安全相關認證（計劃中）：
  • 3kVRMS 隔離持續1分鐘，符合UL 1577標準

應用

• 碳化硅（SiC）PowerFET溫度監測
• 絕緣柵極雙極晶體管 (IGBT) PowerFET溫度監控
• HEV/ev BMS
• HEV/ev OBC和無線充電器
• HEV/EV DC/DC轉換器
• HEV/EV逆變器與電機控制
• 動力總成溫度傳感器

功能框圖

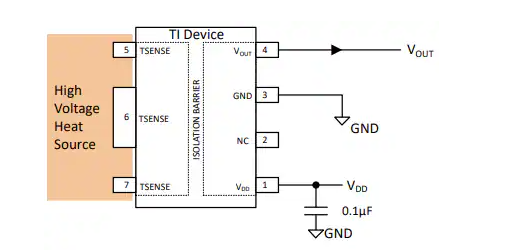

典型應用圖
