Texas Instruments TMCS1126/TMCS1126-Q1霍爾效應電流傳感器是電流隔離型傳感器，具有高抗外部磁場能力。提供與這些傳感器中輸入電流成正比的輸出電壓，在所有靈敏度選項下輸出電壓都具有出色的線性度，且漂移低。此系列電流傳感器采用3V至5.5V單電源供電，可提高電源噪聲抑制能力。TMCS1126-Q1電流傳感器符合AEC-Q100標準，適用于汽車應用。這些傳感器采用10.3mm x 10.3mm DVG（SOIC，10）封裝。

數據手冊：

*附件：TMCS1126-Q1數據表.pdf

*附件：TMCS1126數據表.pdf

TMCS1126TMCS1126-Q1電流傳感器具有80ARMS 大連續電流能力、500kHz信號帶寬、高精度零電流基準輸出，以及從15mV/A到150mV/A的靈敏度選項。這些傳感器用在車載充電器、DC-DC轉換器、HVAC壓縮機、電動汽車充電和轉子勵磁中。

特性

• 符合汽車應用類AEC-Q100標準：
  • 溫度等級1：-40°C至+125°C，TA
• 高精度：
  • 敏感度誤差：±0.1%
  • 靈敏度熱漂移：±20ppm/°C
  • 靈敏度生命周期漂移：±0.2%
  • 失調誤差：±0.2 mV
  • 失調熱漂移：±2μV/°C
  • 失調生命周期漂移：±0.2mV
  • 非線性：±0.1%
• 對外部磁場具有高抗擾度
• 精密零電流基準輸出
• 80ARMS 大連續電流能力
• 穩健的增強型隔離
• 快速響應：
  • 500 kHz 信號帶寬
  • 響應時間：250 ns
  • 傳播延遲：60 ns
  • 過流檢測響應：100ns
• 工作電源電壓范圍：3 V至5.5 V
• 雙向和單向電流檢測
• 多個靈敏度選項，范圍為15mV/A至150mV/A

應用

• 太陽能
• DC-DC轉換器
• HVAC壓縮機
• 高壓配電裝置（PDU）
• 轉子勵磁
• 板載充電器
• 工業AC/DC電源
• 電動汽車充電

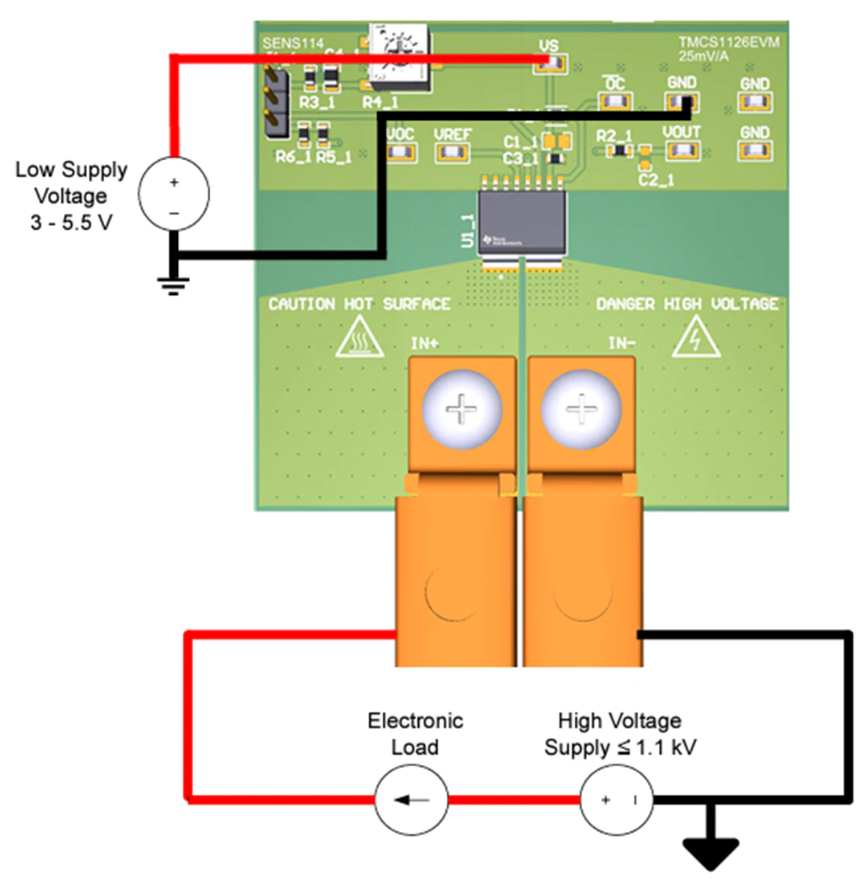

典型應用圖

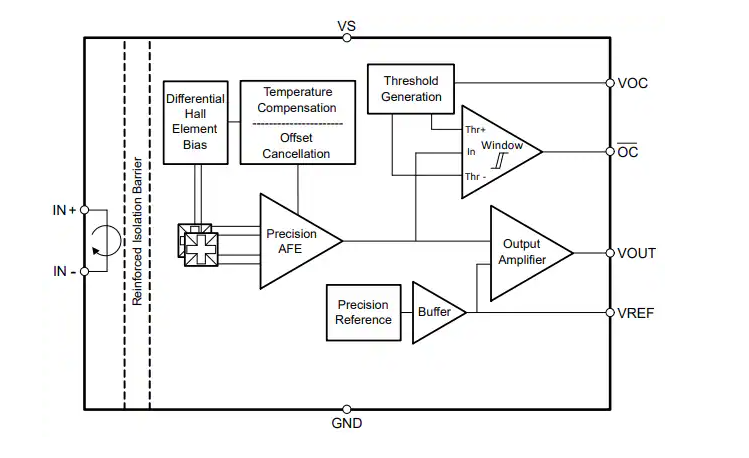

功能框圖
