Texas Instruments ISOM8610光耦仿真器開關是一款80V單極常開開關,具有光耦仿真器輸入。此光耦仿真器開關的輸入可控制背對背MOSFET,在次級側無需使用任何電源。ISOM8610光耦仿真器開關是行業標準光繼電器的直接替換和引腳對引腳升級器件。該開關具有800μA的超低輸入觸發電流、70V的超低關態漏電和初級側電流控制開關等特性。ISOM8610光耦仿真器開關采用小型SO-4封裝,隔離電壓額定值為3.75kVRMS 。該開關的工作溫度范圍為-55°C至125°C。典型應用包括樓宇自動化、工廠自動化與控制、測試與測量以及家電。
數據手冊:*附件:Texas Instruments ISOM8610光耦仿真器開關數據手冊.pdf
特性
- 對行業標準光繼電器的直接替換和引腳對引腳升級
- 單通道和二極管模擬器輸入
- 單極、常開、對稱80V輸出開關
- 原邊電流控制開關,無需給80V開關提供額外隔離高壓電源
- 超低關態漏電流(V
OFF= 70V時):- 在25°C工作溫度下<>
- 在-55°C至+125°C工作溫度范圍內<>
- 快速響應時間:10μs(典型值,在I
F= 5mA、VCC= 20V、RL= 200Ω、CL= 50pF時) - 超低輸入觸發電流:800μA(在25°C時)
- 支持工業溫度范圍:-55°C至125°C
- 穩健可靠的隔離柵:
- 隔離電壓額定值:高達3750V
RMS - 工作電壓:500V
RMS ~ ,707VPK~ - 浪涌能力高達10 kV
- 隔離電壓額定值:高達3750V
- 安全相關認證(計劃中):
- UL 1577認證,3750V
RMS隔離電壓 - 根據VDE認證,符合DIN EN IEC 60747-17(VDE 0884-17)標準
- IEC 62368-1和IEC 61010-1認證
- CQC GB 4943.1認證
- UL 1577認證,3750V
- 小型SO-4封裝
應用
- 工廠自動化和控制
- 樓宇自動化
- 家電
- 測試與測量
應用電路圖

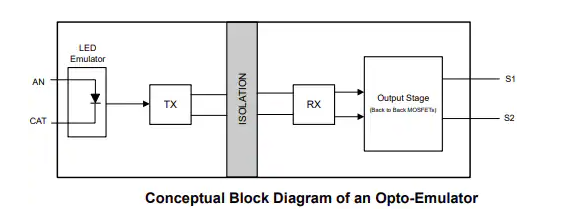

框圖
-
