Texas Instruments ISOM8600 80V常開開關，帶光電模擬器輸入。光電模擬器輸入可控制背靠背MOSFET，而無需在次級側提供電源。這些器件與許多傳統光耦合器的引腳兼容，可直接替換，無需重新設計印刷電路板即可增強為行業標準封裝。

數據手冊：*附件：Texas Instruments ISOM8600 80V常開開關數據手冊.pdf

與光耦合器相比，ISOM8600光電模擬器開關在可靠性和性能方面具有顯著優勢，例如更寬的溫度范圍和嚴格的工藝控制，從而使部件與部件之間的差異很小。由于沒有老化效應補償，仿真二極管輸入級的功耗低于帶LED老化的光耦合器。在器件的整個使用壽命期間，它需要更高的偏置電流。ISOM8600在器件的整個生命周期內，只需通過0.8mA陽極/陰極引腳的電流即可控制開關輸出，從而實現系統節電。

Texas Instruments ISOM8600采用小型SO-4封裝，支持500VRMS 功能隔離。該設備性能高、可靠性強，可用于樓宇自動化、工廠自動化、半導體測試、工業控制器中的I/O模塊和工廠自動化等應用。

特性

• 對行業標準光繼電器的直接替換和引腳對引腳升級
• 單通道，二極管模擬器輸入
• 單極、常開、對稱80V輸出開關
• 初級側電流控制開關，無需額外的隔離高壓電源即可實現80V開關
• 超低斷態漏電流（VOFF = 70V時）
  • 工作溫度為25°C時< 250nA
  • 在-55°C至125°C的工作溫度范圍內< 1μA
• IF = 5mA、VCC = 20V、RL = 200Ω、CL = 50pF時，快速響應時間為10μs（典型值）
• 800μA的超低輸入觸發電流（在25°C時）
• 功能隔離為500VRMS 工作電壓
• 支持工業溫度范圍：-55°C至125°C
• 小型SO-4封裝

應用

• 工廠自動化和控制
• 樓宇自動化
• 電器
• 測試與測量

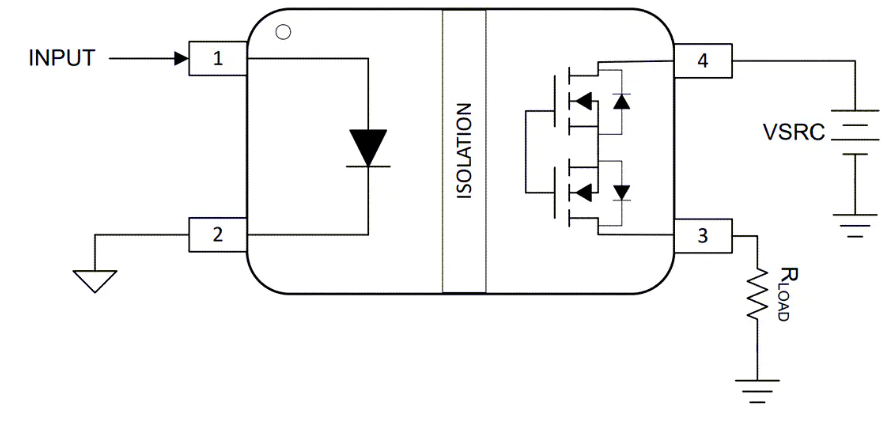

簡化應用示例
