Texas Instruments SN74LVC2G101/SN74LVC2G101-Q1多功能門具有雙D型觸發器，設計用于采用施密特觸發架構的時鐘輸入。時鐘輸入可配置為雙輸入與、與非、或、異或、或非、異或非和單輸入同相或反相操作。SN74LVC2G101/SN74LVC2G101-Q1多功能柵極支持局部掉電，具有反向驅動保護 (I off )。此系列邏輯門可在1.1V至3.6V的電源電壓范圍內工作。SN74LVC2G101-Q1符合AEC-Q100標準，適用于汽車應用。這些門用于將瞬時開關轉換為撥動開關，將時鐘信號2或4分頻。

數據手冊：

*附件：SN74LVC2G101-Q1數據表.pdf

*附件：SN74LVC2G101數據表.pdf

特性

• 過壓耐受輸入支持高達5.5V，不受VCC 影響
• 支持局部掉電，具有反向驅動保護 (I off )
• 高推挽輸出驅動力：
  • ±24 mA 下 3.3 V
  • ±8 mA 下 2.3 V
  • ±4 mA 下 1.65 V
• 電源為3.3V時，最大傳播延遲時間為7ns
• SN74LVC2G101-Q1：
  • 符合汽車應用類AEC-Q100標準：
    • 器件溫度1級：-40°C至125°C
    • 器件HBM ESD分類級別2
    • 器件CDM ESD分類等級：C4B
• 閂鎖性能超過100mA，符合JESD78和AEC-Q100-004規范

應用

• 將瞬時開關轉換為撥動開關
• 將時鐘信號除以2或4

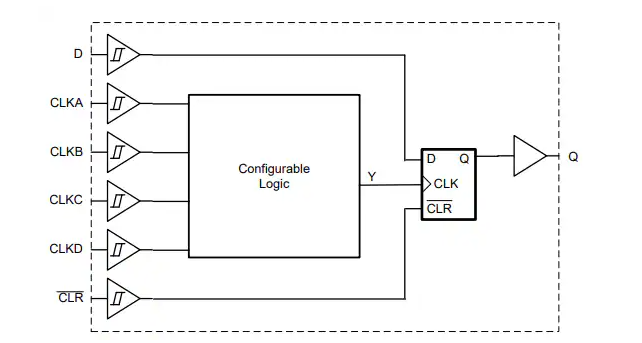

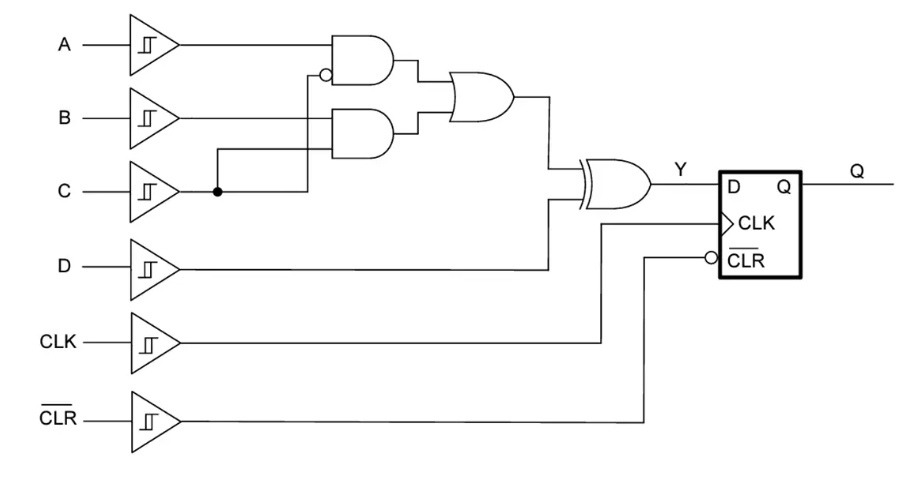

功能框圖
