Texas Instruments SN74LVC3G5x可配置多功能帶施密特觸發器輸入的門工作在1.1V至3.6V電源電壓范圍內。輸出狀態由3位輸入8種模式決定。SN74LVC3G57多功能門讓用戶可以選擇OR、AND、NOR、NAND、XNOR、反相器以及緩沖器等邏輯功能。SN74LVC3G58門讓用戶可以選擇OR、AND、NOR、NAND、XOR、反相器以及緩沖器等邏輯功能。SN74LVC3G5x多功能門具有-50mA輸入鉗位電流、-50mA輸出鉗位電流、 ±50mA連續輸出電流以及10ns/V輸入轉換上升或下降率。此系列三路可配置多功能門可用于整合電源良好信號和使能數字信號。

數據手冊：

*附件：SN74LVC3G57數據手冊.pdf

*附件：SN74LVC3G58數據手冊.pdf

特性

• 工作溫度范圍：1.1 V至3.6 V
• 5.5V容限輸入引腳
• 支持標準引腳分配
• 輸入轉換上升或下降率：10ns/V
• 閉鎖性能超過250 mA，符合JESD 17標準
• ESD保護超出JESD 22標準：
  • 2000 V人體模型 (A114-A)
  • 1000 V 充電器件模型(C101)

應用

• 將電源正常信號進行結合
• 使能數字信號

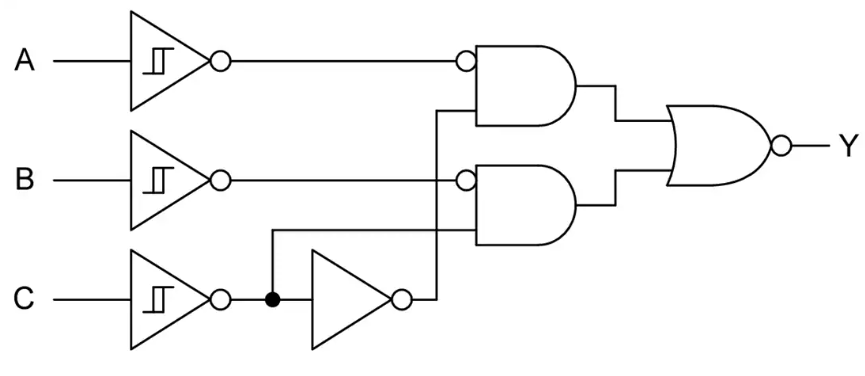

功能框圖
