在汽車、工業自動化、醫療設備等場景中，無數電子設備通過CAN總線高效通信。而這場“數據交通”的背后，離不開一位隱形指揮官——CAN總線控制器。它不僅是數據的搬運工，更是確保通信穩定、實時、安全的核心！今天，我們就來揭開它的神秘面紗。

CAN總線控制器是什么？

如果把CAN總線比作一條高速公路，那么CAN控制器就是每個出入口的“智能交通管理系統”。它負責：

• 數據打包與解析（像快遞員，封裝和拆解信息）；
• 沖突仲裁（像交警，協調誰先誰后）；
• 錯誤排查（像質檢員，確保數據無誤）。

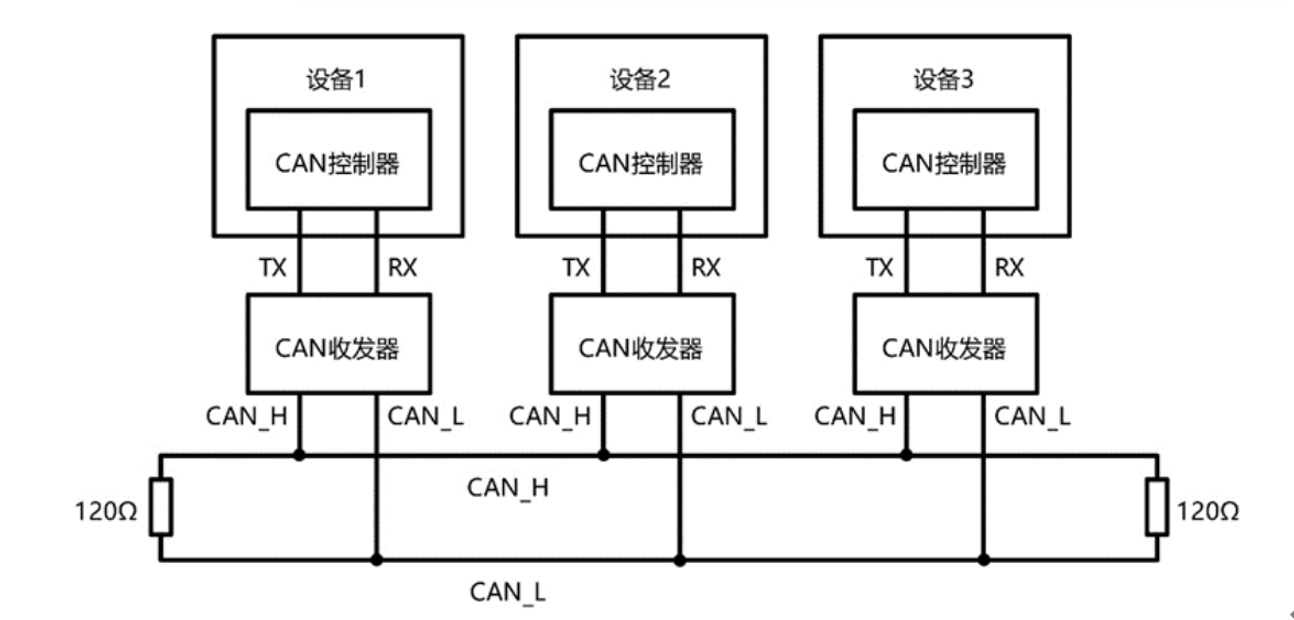

控制器在總線中的工作方式如圖1所示：

圖1 控制器工作方式

它如何管理“數據交通”？

1、協議執行者：數據幀的“翻譯官”

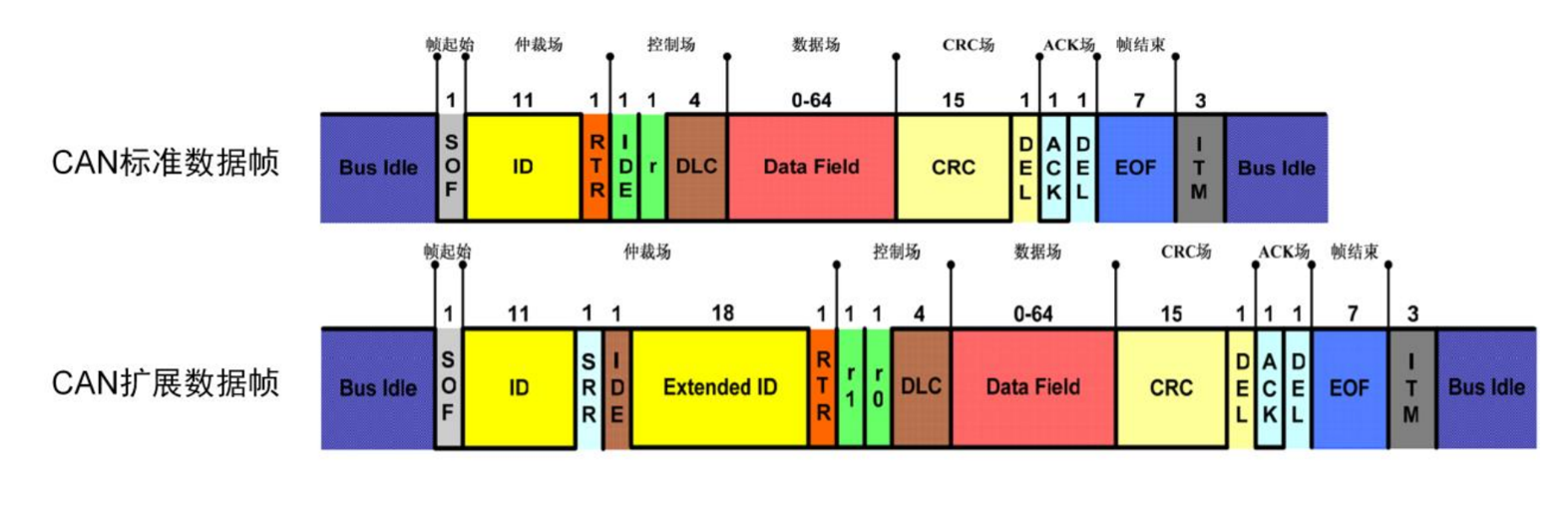

• 將用戶數據按CAN協議打包成幀（標準幀11位ID/擴展幀29位ID，如圖2所示）；
• 自動添加CRC校驗，確保傳輸可靠性。

圖2 幀格式

2、沖突裁判員：非破壞性仲裁

• 當多個節點同時發送數據時，基于ID優先級（數值越小優先級越高）自動仲裁；

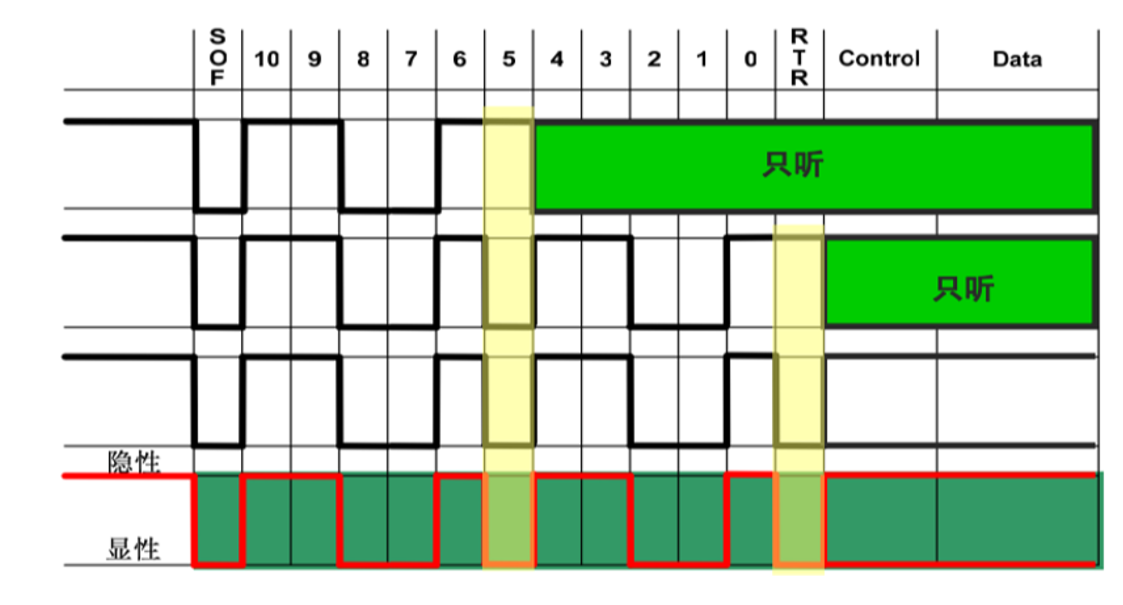

• 高優先級數據繼續發送，低優先級數據主動退避，無需重連總線，如圖3所示。

圖3 優先級機制

3、安全衛士：錯誤檢測與容錯

• 實時檢測CRC錯誤、格式錯誤、位錯誤等，并標記錯誤幀；
• 累計錯誤超限時，自動進入被動模式或總線關閉狀態，避免癱瘓網絡。

為什么不同行業都依賴它？

1、汽車電子：生命線不能斷ECU（發動機控制單元）通過CAN控制器實時交換數據（如車速、剎車信號）。故障案例：某車型因控制器仲裁失效，導致ABS指令延遲，引發安全隱患。2、工業控制：高效與穩定并存PLC通過控制器的硬件濾波功能，只接收相關指令，減少CPU負擔。典型應用：機器人協作時，多關節電機指令的實時同步。

3、醫療設備：容錯就是救命

呼吸機、監護儀依賴控制器的高容錯性，確保指令永不丟失。

如何觀察控制器工作狀態

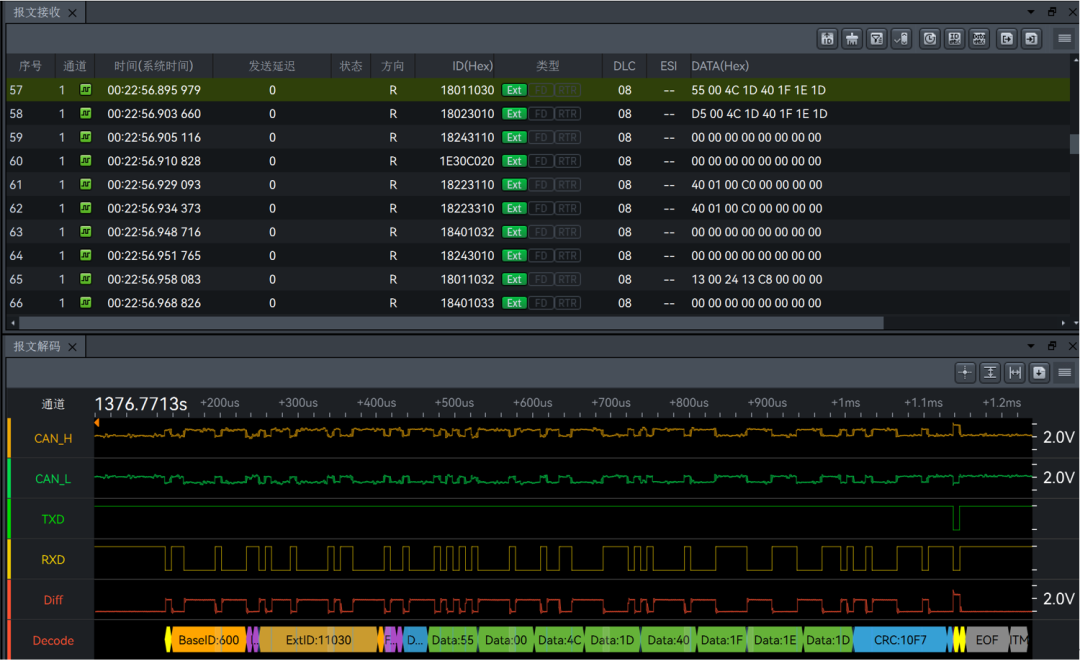

1、正確幀狀態展示

ZPS-CANFD總線分析儀可以統計出CAN/CANFD、Ext、RTR幀的類型、以及基本的發送時間、發送延遲時間、ID、DATA、ESI錯誤狀態等，如圖4所示。

圖4 正確幀展示

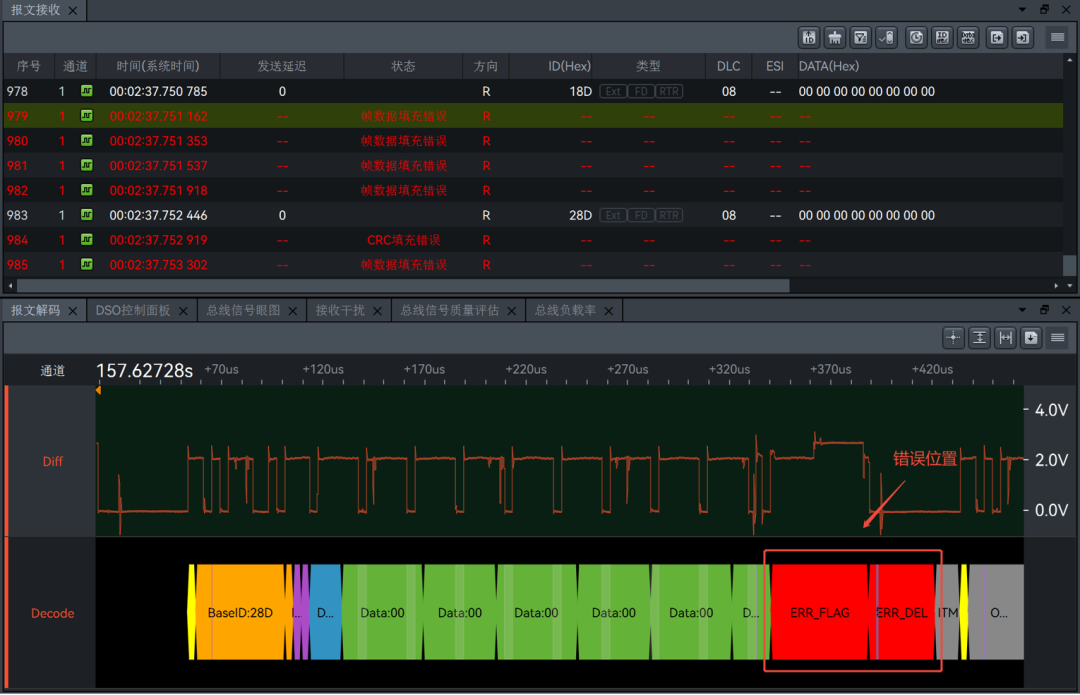

2、錯誤幀狀態展示

ZPS-CANFD總線分析儀不僅能對總線上節點的報文進行接收，出現錯誤幀時也能顯示錯誤幀類型，以及在報文解碼界面呈現錯誤幀位置，如圖5所示。

圖5 錯誤幀展示

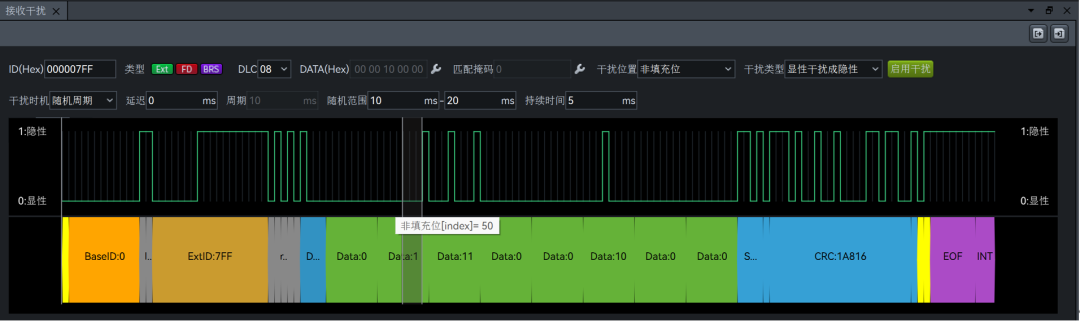

3、指定位干擾模擬

ZPS-CANFD總線分析儀支持對指定ID報文自定義位的干擾，如ID、SRR、RTR、CRC、ACK位等等，支持單個位或者多個位的干擾取反，實現控制器錯誤響應機制的驗證，如圖6所示。

圖6 接收干擾

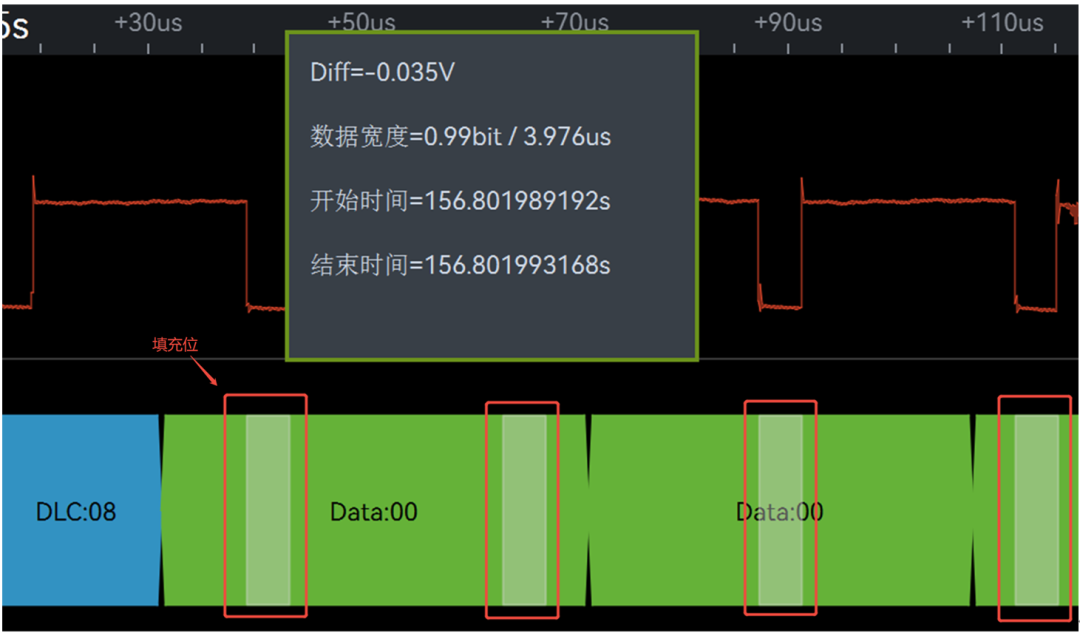

4、填充位展示

ZPS-CANFD總線分析儀的上位機軟件能夠在報文解碼界面展示報文幀的填充位，顯示方式為淺色填充，如圖7所示。

圖7 位填充

總結

CAN總線控制器雖小，卻是智能設備通信的“大腦”。無論是飛馳的電動汽車，還是精密的工業機器人，都離不開它的高效調度。下次當你聽到“CAN總線”時，不妨想想這位幕后英雄！。
