TPS6200x 器件是低噪聲同步降壓 DC/DC 轉換器系列 非常適合由 1 節鋰離子電池或 2 節至 3 節電池供電的系統 鎳鎘、鎳氫或堿性電池。TPS6200x 的工作通常低至 1.8 V 的輸入電壓， 指定的最小輸入電壓為 2 V。

該TPS62000在–40°C至85°C的自由空氣溫度范圍內工作。該器件是 采用 10 引腳 （DGS） 微型外形封裝 （VSSOP）。
*附件：tps62000.pdf

特性

• 效率超過95%的高效同步降壓
  轉換器
• 2V至5.5V工作輸入電壓范圍
• 輸出電壓范圍可調，范圍為0.8 V至V在
• 提供 0.9 V、1 V、
  1.2 V、1.5 V、1.8 V、1.9 V、2.5 V 和 3.3 V 的固定輸出電壓選項
• 可與高達 1 MHz 的
  外部時鐘信號同步
• 高達 600 mA 的輸出電流
• 引腳可編程電流限制
• 在省電模式下，在寬負載電流范圍內
  實現高效率
• 100% 最大占空比，壓差最低
• 低噪聲工作防振鈴開關和
  PFM/PWM工作模式
• 內部軟啟動
• 50μA 靜態電流 （TYP）
• 采用10引腳超小型外形
  封裝（VSSOP）
• 提供評估模塊

參數

方框圖

?1. 產品概述?
TPS6200x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，適用于低功耗電子設備。

• ?輸入電壓范圍?：2V至5.5V（最低工作電壓1.8V）。
• ?輸出電壓選項?：
  • 可調版本（TPS62000）：0.8V至VIN。
  • 固定版本：0.9V、1V、1.2V、1.5V、1.8V、1.9V、2.5V、3.3V。
• ?輸出電流?：最高600mA（3節電池供電時）。
• ?效率?：典型值超過95%（同步整流技術）。

?2. 關鍵特性?

• ?工作模式?：
  • ?PWM模式?：中高負載時固定頻率（750kHz）運行。
  • ?PFM模式?：輕負載時自動切換至脈沖頻率調制，提升效率。
• ?同步功能?：支持外部時鐘同步（500kHz至1MHz）。
• ?低功耗?：
  • 靜態電流典型值50μA（PFM模式）。
  • 關斷電流<1μA。
• ?保護功能?：
  • 可編程電流限制（600mA或1.2A）。
  • 內部軟啟動、熱關斷。

?3. 應用場景?

• 便攜式設備：智能手機、PDA、MP3播放器。
• 嵌入式系統：低功耗CPU、DSP供電。
• 其他：USB調制解調器、數碼相機、網絡接口卡。

?4. 封裝與型號?

• ?封裝?：10引腳VSSOP（3mm×3mm）。
• ?型號差異?：
  • TPS62000：可調輸出電壓。
  • TPS62001-TPS62008：固定輸出電壓（如TPS62005為1.8V輸出）。

?5. 設計要點?

• ?電感選擇?：推薦10μH（最小），需注意飽和電流和DCR。
• ?電容選擇?：
  • 輸入電容≥10μF（低ESR陶瓷電容優先）。
  • 輸出電容：≥10μF（VO≥1.8V）或≥47μF（VO<1.8V）。
• ?布局建議?：
  • 輸入電容靠近VIN引腳。
  • 分離模擬地（GND）與功率地（PGND）。

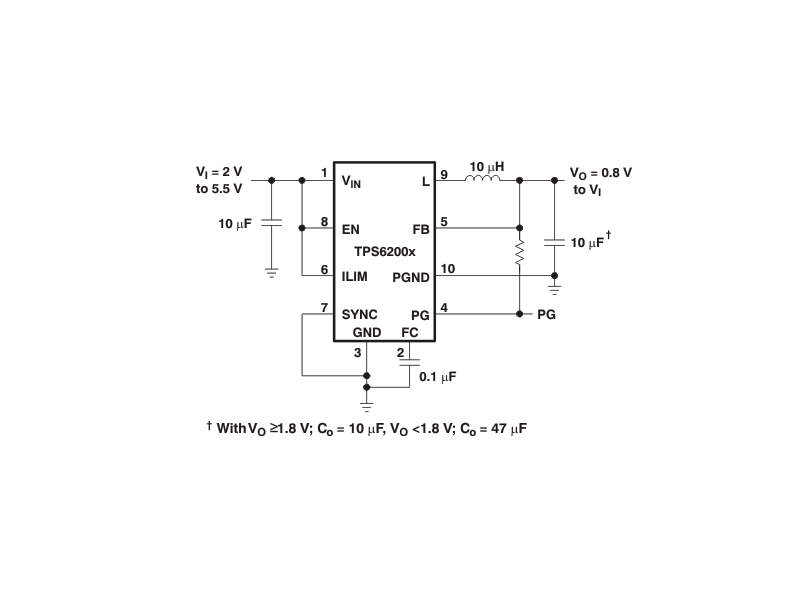

?6. 典型電路示例?

• ?5V轉3.3V?：使用TPS62007，搭配22μH電感和10μF陶瓷電容。
• ?鋰離子電池轉1.8V?：使用TPS62005，最小化解決方案尺寸。

?7. 性能曲線?

• 效率-負載曲線顯示：3.6V輸入、2.5V輸出時，效率>90%（負載>10mA）。
• 負載瞬態響應時間約200ms。

?8. 文檔支持?

• 包含完整電氣特性、熱參數、機械尺寸及訂購信息。
• 提供評估模塊（EVM）和社區資源鏈接。

?總結?
TPS6200x系列以高集成度、高效率和小尺寸特性，成為便攜式與低功耗應用的理想電源解決方案，其靈活的設計選項和豐富的文檔支持簡化了開發流程。
