LED 芯片作為半導體照明核心部件，其結構設計直接影響性能與應用。目前主流的正裝、倒裝和垂直三類芯片各有技術特點，以下展開解析。

正裝 LED 芯片：傳統主流之選

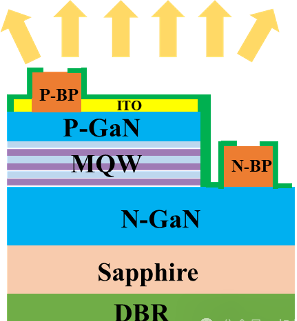

正裝 LED 是最早出現的結構，從上至下依次為電極、P 型半導體層、發光層、N 型半導體層和藍寶石襯底。其核心問題在于散熱：PN 結熱量需經藍寶石襯底傳導至熱沉，而藍寶石導熱性差（約 20 W/(m?K)），易導致效率下降和可靠性降低。

性能上，正裝芯片結構簡單、工藝成熟、成本較低，適合大規模量產。但短板明顯：P、N 電極同側導致電流橫向流動時出現擁擠，限制驅動電流；藍寶石襯底阻礙散熱；溫濕度變化可能引發電極金屬遷移，小尺寸芯片短路風險增加。

按功率可分為三類：小功率芯片采用 MESA、ITO、PAD 三次光刻；中功率芯片增加 CBL 和 PV 光刻共五次制程，背鍍 DBR 提升亮度；大功率芯片沿用五次光刻，背鍍層改為 ODR。目前，藍寶石襯底正裝芯片因成本優勢，仍是室內照明、指示燈等中低功率場景的主流選擇。

倒裝 LED 芯片：高效散熱新方案

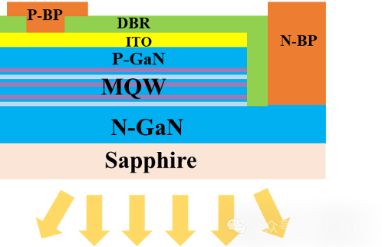

倒裝芯片結構倒置，從上至下為藍寶石襯底、N 型層、P 型層和電極。革新點在于熱量無需經藍寶石，直接通過電極傳導至 Si 熱沉（Si 導熱系數約 150 W/(m?K)），散熱效率大幅提升；底面電極設計避免遮光，光提取效率更高。

其優勢顯著：支持大電流驅動，適合高功率場景；芯片可小型化、高密度化，電極間距遠減少短路風險；散熱優化延長壽命，抗靜電能力增強，還簡化后續封裝。但制造設備要求高、成本較高，目前廠商參與度低，市場應用尚未普及，不過在汽車大燈、高端顯示等領域前景廣闊。

垂直 LED 芯片：襯底革新突破

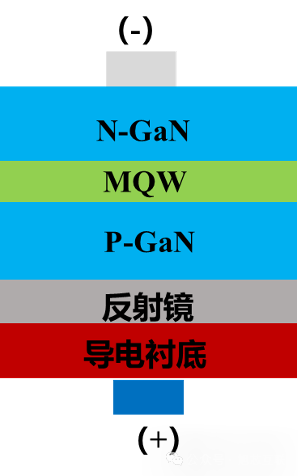

垂直芯片用 Si、Ge、Cu 等高導熱襯底替代藍寶石，從根本解決散熱問題。采用通孔垂直結構，無需金線連接，顯著降低封裝厚度。

性能亮點包括：兼容紅、綠、藍及紫外全色系；所有工藝在晶圓水平完成，一致性好；抗靜電能力強，可通過大直徑或多數量通孔進一步提升散熱。但工藝復雜，激光剝離、襯底鍵合等步驟技術要求高，導致合格率較低。

制備需經表面處理、臺面蝕刻等步驟，核心是實現外延層與高熱導率襯底的穩定鍵合。雖解決了散熱痛點，但因成本和工藝問題，目前發展平緩，主要應用于特種照明等高端場景。
