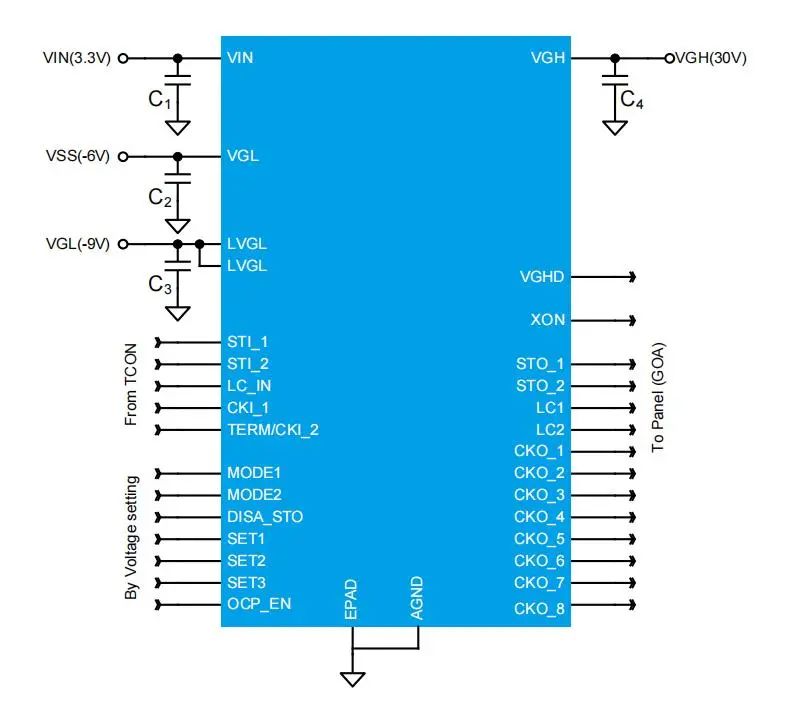

LP6274是一款專為GOA（Gate On Array）TFT-LCD面板設計的14通道電平轉換芯片。它能夠將由顯示時序控制器（TCON）生成的邏輯電平控制信號轉換為LCD面板所需的高低電壓電平信號。

LP6274的CLK采用少進多出的架構，用戶可靈活選擇1進多出還是2進多出的模式；輸出的CLK則可根據實際需求來配置成4CLK,6CLK抑或是8CLK。 LP6274還設計有關機Discharge功能的VGL通道，1進2出的低頻LC輸出信號，STI_1、STI_2低頻輸出通道，以及額外的VGHD高電壓信號。同時還支持2 line mode來滿足有DLG 需求的應用。

LP6274采用標準的QFN4X4-32封裝, 適用于筆記本電腦/顯示器/TV等液晶面板驅動方案。

LP6274產品主要特點輸入電壓范圍

VGH工作電壓7V到40V

VGL/LVGL工作電壓 -18V到-3V

VGH-VGL/LVGL最大輸入工作電壓支持到55V

電平轉換輸出通道

高頻輸出可實現4/6/8通道設定

1進多出或2進多出的高頻輸出控制

1進2出的低頻LC信號輸出控制

2通道（STI_1、STI_2）的1進1出低頻信號輸出控制

帶關機discharge功能的VGL輸出（XON）

最大上升/下降時間700ns內

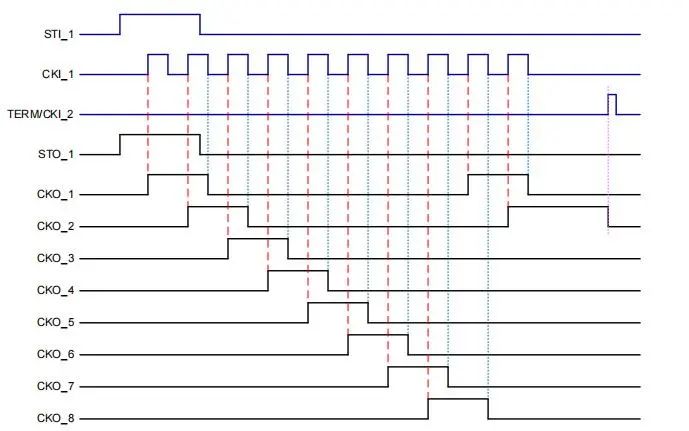

SET3=Low: 1 input mode ; SET1=High: 8 phase

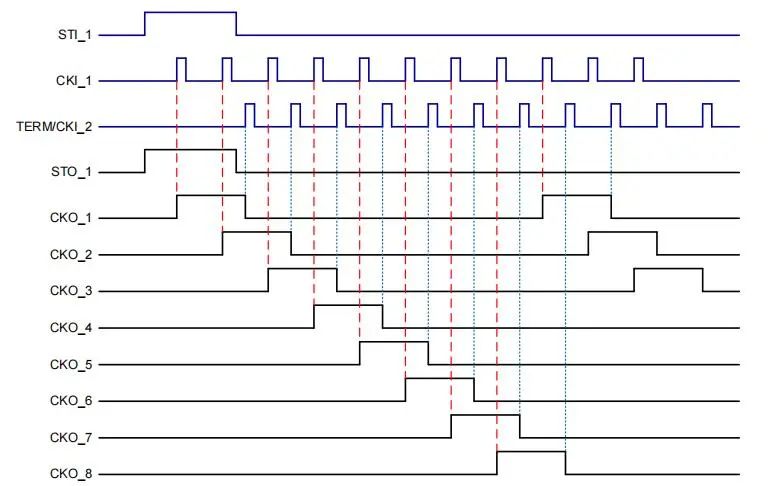

SET3=High: 2 input mode ; SET1=High: 8 phase

高可靠，集成多重保護功能

輸入欠壓保護

過溫保護

過流保護

CKI輸入終止保護

短路保護

其他功能

1 line / 2 line mode可設定

過流保護檔位可設定

VGHD輸出

Pre-charge選擇設定

STO_2 output設定

微源半導體目前有多種規格的電平轉換芯片方案可供客戶選擇。包括多進多出，一進多出，兩進多出等高頻輸出控制方式；輸出的CLK通道涵蓋4/6/8/10 等；不同的產品型號都各集成了一些特色功能，如電荷共享設定，1line/2line mode設定，OCP多檔可調設定以及開機關機相關功能設定等。我們的產品能夠滿足不同需求的TV/MNT/NB顯示屏應用。

具體性能參數指標可聯系微源獲取數據手冊
