LP3201H是一款5V/1A高效同步降壓芯片，內置低內阻功率MOS，在5V轉3.3V/1A 輸出效率90%以上，可實現100%占空比輸出。LP3201H采用自適應的constant-off-time控制模式，實現快速負載動態響應，重載條件下工作頻率1.5MHz。 在輕載模式下，LP3201H自動進入PFM模式，實現輕載下的高效率。LP3201H外部器件僅需要一個電感，兩個電阻和兩個電容。

LP3201H采用標準SOT23-5，SOT23-6，SOT563封裝，廣泛應用于TV/顯示器、OTT/機頂盒、IPC、音箱等5V或單節電池供電的應用場景。

LP3201H 主要特點

高效率

集成200mΩ上管和120mΩ下管，最高效率達95%

輕載自動進入PFM模式提高效率，10mA條件下效率高達90%

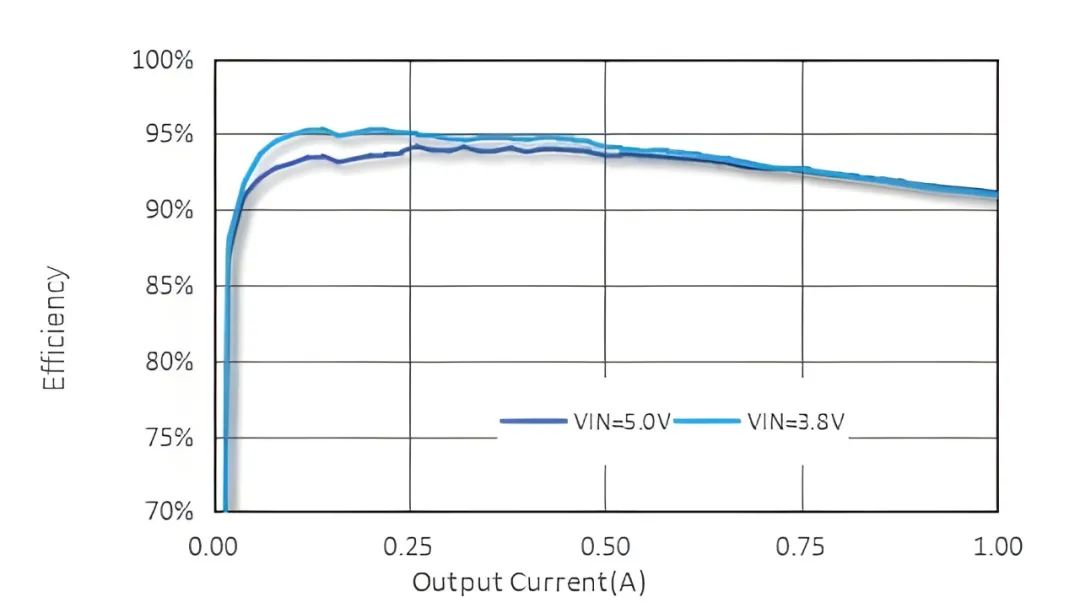

Efficiency vs Output Current ， VOUT=3.3V

快速動態響應

自適應的constant-off-time控制模式，快速瞬態響應，在0A~1A瞬態負載變化時，輸出電壓瞬態變化小于5%

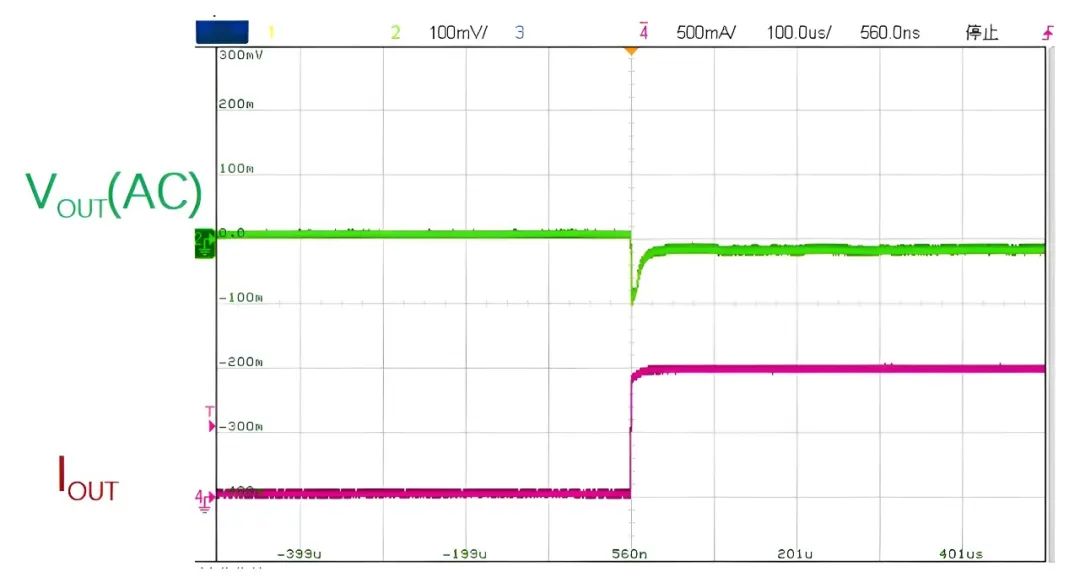

Load Transient no load->1A, CFF=20pF，VIN=3.3V,VOUT=1.8V

輸入輸出特性

VIN輸入電壓：2.5V~5.5V

輸出電壓范圍：0.6V~VIN

VREF精度：±1.5%

低功耗：shutdown電流小于1μA

PG Output

軟啟動

輸出auto-discharge

完備的保護特性

VIN UVLO

High-side peak current limit

Low-side valley current limit

SCP hiccup

OTP

LP3201H典型應用圖

具體性能參數指標可聯系微源獲取數據手冊
