      Texas Instruments TPS7H60x5EVM 評估模塊數據手冊

      科技觀察員 ? 2025-07-24 10:41 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Texas Instruments TPS7H60x5EVM評估模塊設計用于快速、輕松地演示TPS7H60x5-SEP柵極驅動器。默認情況下，TPS7H60x5EVM模塊設置為在脈寬調制模式下與 TPS7H60x5-SP一起運行，該模式接受一個開關信號作為輸入，并在內部生成互補信號。用戶可以將默認設置更改為IIM模式，在這種模式下，兩個輸出彼此獨立工作，只需做最小的改動。通過在J9或J6/J15上輸入0V至5V的波形，可將其連接至TPS7H60x5-SEP的輸入端以運行驅動器。

      數據手冊：*附件：Texas Instruments TPS7H60x5EVM 評估模塊數據手冊.pdf

      TI TPS7H60x5EVM評估模塊在獨立輸入模式下提供25ns典型傳播延遲，峰值源電流為1.3A，峰值灌電流為3A 。這些設備提供可調節開啟和關閉時間的分路輸出。

      特性

      • 在獨立輸入模式下提供可選輸入互鎖保護
      • 分離輸出，用于可調節導通和關斷時間
      • 獨立輸入模式下的典型傳播延遲為25ns
      • 1.3A峰值拉電流，3A峰值灌電流

      應用

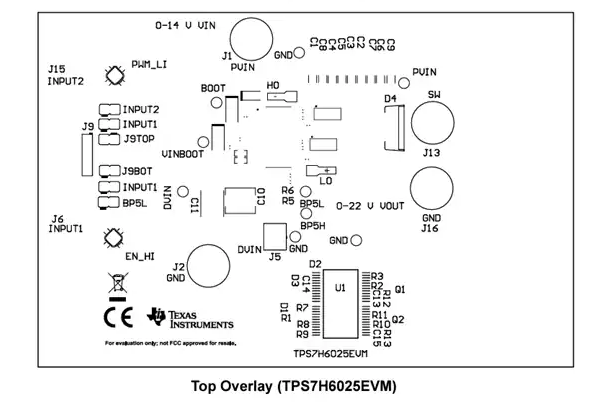

      電路板概述

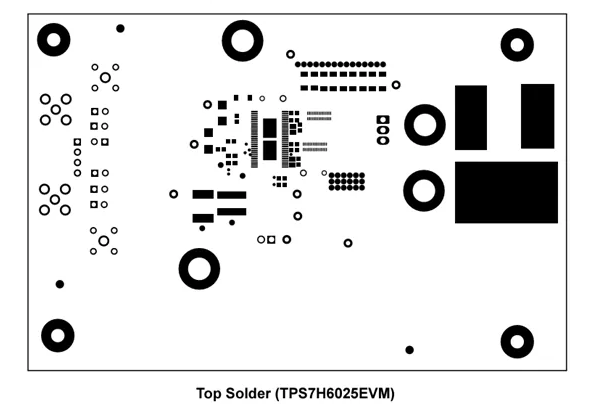

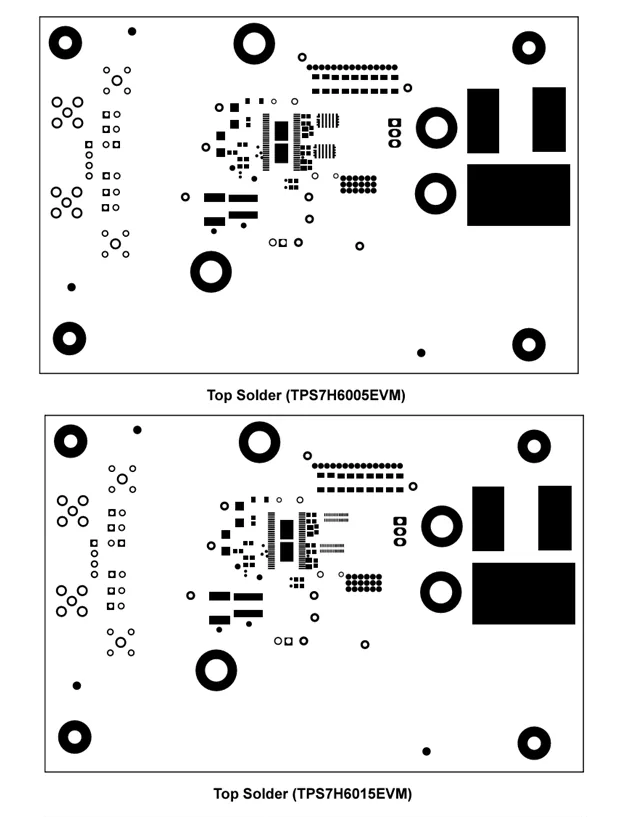

      焊接布局
