在工業自動化、智能家居和分布式電源系統對高效率、小體積電源方案需求日益增長的背景下，傳統降壓轉換器面臨效率低、體積大、響應慢等痛點。TCS4332作為一款峰值2A輸出、370kHz同步降壓DC/DC轉換器，以SOT23-6超小封裝（2.9×2.8mm）集成了4.5-30V寬輸入范圍、93%峰值效率和COT控制架構，僅需10μH電感即可實現3.3V/2A穩定輸出，成為空間受限應用的理想"功率心臟"。

TCS4332的核心技術優勢

寬輸入范圍：4. 5V至30V

FB基準電壓為0.8V

370kHz開關頻率

2A輸出電流峰值

COT控制可實現快速瞬態響應

內部抗補償

穩定，低ESR陶瓷輸出電容器

250mΩ/120mΩ低RDS（ON）內部FET

帶過流保護

熱保護

浪涌電流限值和軟啟動

SOT23-6封裝

典型應用場景

分布式電力系統

安防設備

電視和監視器

智能家庭

工業電力系統

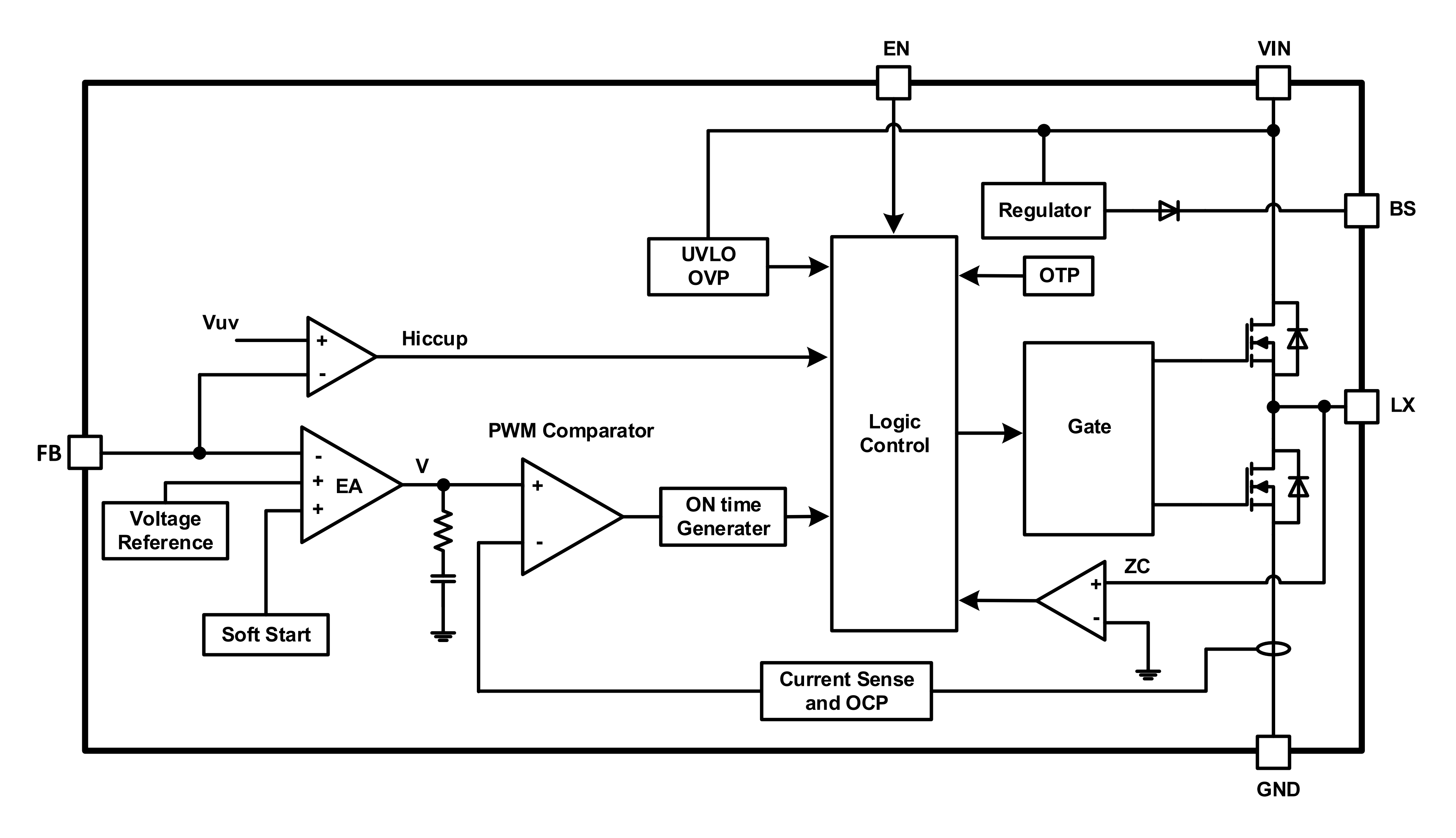

原理框圖

設計指南與選型建議

選擇電感器

對于大多數應用，建議使用直流額定電流至少比最大負載電流高25%的電感器。為了獲得最高效率，電感器的直流電阻應盡可能小。對于大多數設計，電感值可以通過以下公式得出。

其中，ΔIL是電感器紋波電流。如果最大負載電流為2A，則選擇電感器紋波電流約為30%。電感器的峰值電流最大值為：

在低于100mA的輕負載條件下，建議使用更大的電感以提高效率。

選擇輸出電容器

輸出電容器（Co1）需要維持直流輸出電壓。建議使用陶瓷、鉭或低ESR電解電容器。優選低ESR電容器以保持較低的輸出電壓紋波。

輸出電容器的特性也會影響調節系統的穩定性。TCS4332芯片可針對不同電容值和等效串聯電阻（ESR）進行優化設計。在實際應用中，建議采用22μF或更大容量的輸出電容。由于陶瓷電容器存在直流降額特性，在高輸出電壓應用場景中，必須綜合考慮輸出電容器的直流耐壓等級和封裝尺寸參數。
