TPS6202x 是一款高效同步降壓型 DC-DC 轉換器，針對電池供電的便攜式應用進行了優化。該器件非常適合由單個鋰離子電池或 3 節鎳氫/鎳鎘電池供電的便攜式應用。該器件的輸出電壓范圍為6.0 V至0.7 V，支持PDA、袖珍個人電腦以及筆記本電腦和子筆記本電腦中的低壓DSP和處理器。TPS6202x 在 1.25 MHz 的固定開關頻率下工作，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。對于低噪聲應用，可以通過將MODE引腳拉高來強制器件進入固定頻率PWM模式。TPS6202x 和 TPS62021 之間的區別在于 MODE 引腳的邏輯電平。該TPS62021具有一個/MODE引腳。TPS6202x 支持高達 600 mA 的負載電流。
*附件：tps62021.pdf

特性

• 高達 95% 的轉換效率
• 典型靜態電流：18 μA
• 負載電流：600 mA
• 工作輸入電壓范圍：2.5 V 至 6.0 V
• 開關頻率： 1.25 MHz
• 可調和固定輸出電壓
• 輕負載電流下的省電模式作
• TPS62021 上的 /MODE 引腳
• 100% 占空比，實現最低壓差
• 內部軟啟動
• 動態輸出電壓定位
• 熱關斷
• 短路保護
• 10 引腳 MSOP PowerPad? 封裝
• 10 引腳 QFN 3 x 3 mm 封裝
• 應用
  • PDA、掌上電腦和智能手機
  • USB 供電調制解調器
  • CPU 和 DSP
  • PC 卡和筆記本電腦
  • xDSL 應用程序
  • 標準 5V 至 3.3V 轉換

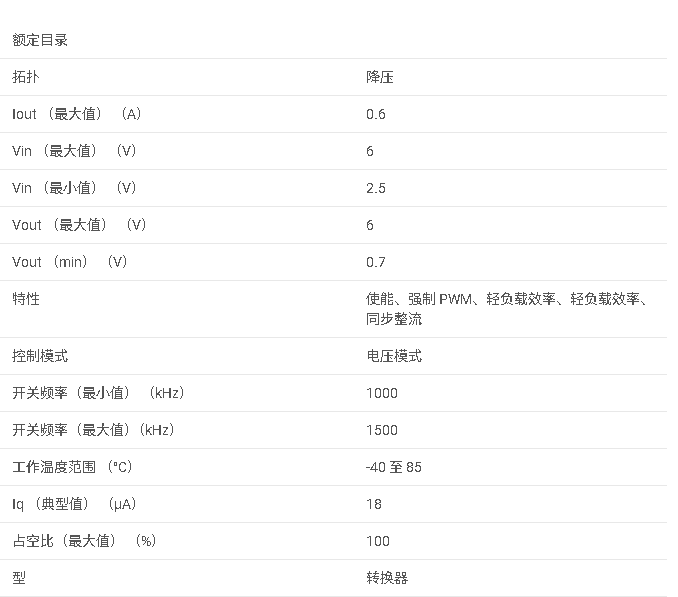

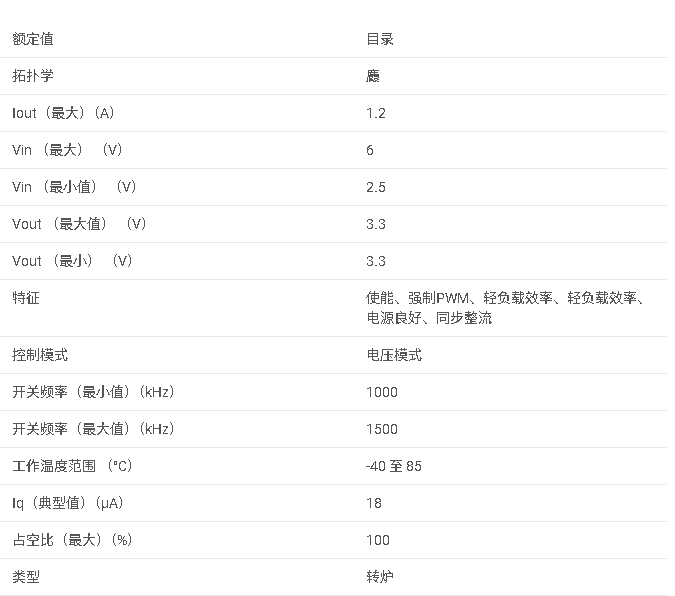

參數

?1. 產品概述?
TPS6202x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，專為電池供電便攜設備優化，包括TPS62020、TPS62021、TPS62026三款型號。核心特性如下：

• ?輸入電壓范圍?：2.5V至6.0V，支持單節鋰離子電池或3節NiMH/NiCd電池。
• ?輸出能力?：最大負載電流600mA，輸出電壓可調（0.7V至VI）或固定（如TPS62026固定3.3V）。
• ?效率?：高達95%，輕載時通過Power Save Mode（PFM模式）維持高效。
• ?開關頻率?：1.25MHz固定頻率，降低RF干擾。

?2. 關鍵特性?

• ?動態電壓定位?：通過閾值控制（Comp Low 0.8%、Comp High 1.6%）優化瞬態響應。
• ?工作模式?：
  • ?PWM模式?：中高負載下固定頻率運行。
  • ?PFM模式?（TPS6202x）：輕載時自動切換以降低功耗（TPS62021的MODE引腳邏輯相反）。
• ?保護功能?：熱關斷（150°C）、短路保護、軟啟動限制浪涌電流。

?3. 應用場景?

• 便攜設備：PDA、智能手機、筆記本。
• 電源轉換：5V轉3.3V、USB供電調制解調器。
• 處理器供電：DSP、CPU的低壓需求。

?4. 設計要點?

• ?電感選擇?：典型值10μH，需考慮飽和電流與直流電阻（如6.8μH用于1.8V輸出）。
• ?電容配置?：
  • 輸入電容≥10μF（低ESR陶瓷電容優先）。
  • 輸出電容10-22μF，陶瓷電容可減少紋波。
• ?布局建議?：縮短主電流路徑，反饋網絡遠離開關節點，接地采用星型或平面設計。

?5. 封裝與訂購信息?

• ?封裝類型?：
  • 10引腳MSOP（DGQ）帶PowerPAD?，熱阻60°C/W。
  • 10引腳QFN（DRC，3×3mm），熱阻48.7°C/W。
• ?型號差異?：TPS62021的MODE引腳為低電平有效，其他為高電平有效。

?6. 典型電路示例?

• 可調輸出：通過電阻分壓（如R1=470kΩ、R2=180kΩ設1.8V輸出）搭配電容濾波（C1=33pF、C2=100pF）。
• 固定輸出：TPS62026直接連接FB至輸出，無需外部分壓。
