LM2852 同步降壓穩壓器是一款高頻降壓開關穩壓器，能夠驅動高達 2A 的負載，并具有出色的線路和負載調節能力。LM2852 可以接受 2.85 V 至
5.5 V 之間的輸入電壓，并提供出廠時可編程的輸出電壓，范圍為 0.8 V 至 3.3 V，增量為 100 mV。LM2852 提供兩種開關頻率選擇：500 kHz （LM2852Y） 或 1.5 MHz （LM2852X）。它還具有內部三類補償功能，可提供低元件數量的解決方案。裸焊盤 HTSSOP-14 封裝增強了 LM2852 的熱性能。
*附件：lm2852.pdf

特性

• 輸入電壓范圍為 2.85 V 至 5.5 V
• 工廠 EEPROM 以 100mV 的增量將輸出電壓設置為 0.8V 至 3.3V
• 最大負載電流為 2 A
• 電壓模式控制
• 內部 Type-Three 補償
• 開關頻率為 500 kHz 或 1.5 MHz
• 10 μA 的低待機電流
• 內部 60mΩ MOSFET 開關
• 標準電壓選項 0.8/1/1.2/1.5/1.8/2.5/3.3 V

參數

方框圖

?1. 產品概述?
LM2852是一款高頻同步降壓開關穩壓器，由德州儀器（TI）設計，具有以下核心特性：

• ?輸入電壓范圍?：2.85V至5.5V
• ?輸出電流?：最大2A
• ?輸出電壓?：工廠預設0.8V至3.3V（100mV步進）
• ?開關頻率?：500kHz（LM2852Y）或1.5MHz（LM2852X）
• ?封裝?：HTSSOP-14（帶散熱焊盤）

?2. 關鍵特性?

• ?高效能?：集成60mΩ MOSFET開關，效率高達96%（典型值）。
• ?低功耗?：待機電流僅10μA，支持節能模式。
• ?內置補償?：Type-III補償網絡簡化設計，減少外部元件數量。
• ?保護功能?：過流保護、熱關斷（165°C）、欠壓鎖定（UVLO）。

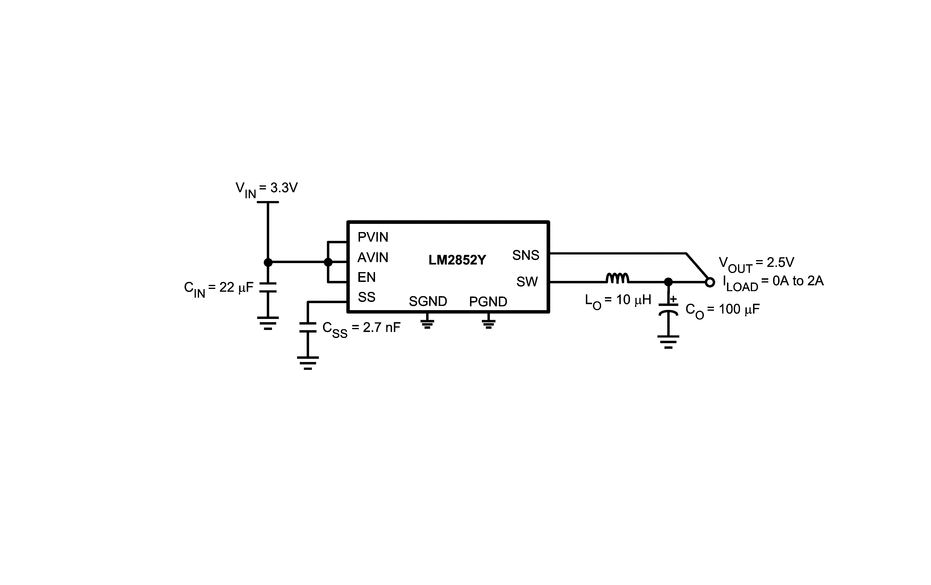

?3. 典型應用?

• ?FPGA/DSP/ASIC核心供電?
• 便攜式計算設備
• 寬帶網絡及通信基礎設施

?4. 設計要點?

• ? 輸入電容（CIN） ?：需靠近PVIN引腳以降低阻抗，推薦22μF或47μF陶瓷電容。
• ? 軟啟動電容（CSS） ?：控制啟動時間，范圍1nF至50nF。
• ?輸出濾波器?：電感（10μH至33μH）和電容（68μF至220μF）需根據輸出電壓/頻率選擇（詳見表1）。

?5. 性能曲線?

• 效率隨負載變化：1.5V輸出時效率達94%（5V輸入，500kHz）。
• 溫度特性：開關頻率和導通電阻（RDSON）隨溫度變化曲線提供設計余量參考。

?6. 封裝與訂購信息?

• 提供多種輸出電壓選項（如1.0V、1.8V、3.3V等），后綴標注頻率版本（X/Y）和包裝形式（管裝/卷帶）。

?7. 布局建議?

• 開關節點需短而寬，減少EMI和損耗。
• 接地層需完整，敏感信號（如SNS引腳）遠離高噪聲區域。
