作為 SWIFT? 系列 DC/DC 穩壓器的一員，TPS54073 低輸入電壓高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件。基板上包含一個真正的高性能電壓誤差放大器，可在選擇輸出濾波器 L 和 C 組件時實現最佳性能和靈活性;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部或外部設置的慢速啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54073.pdf

為了在輸出預充電應用中可靠上電，該TPS54073設計為僅在啟動期間提供電流。

該TPS54073采用耐熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，消除了笨重的散熱器。TI 提供評估模塊和 SWIFT? 設計器軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期

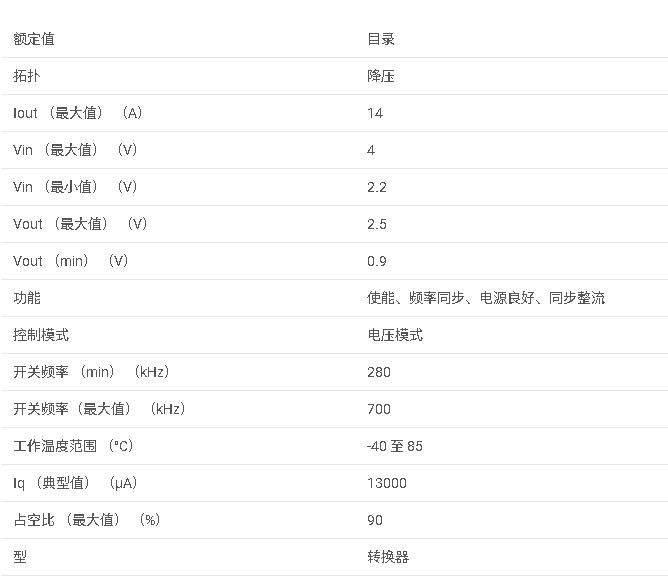

參數

?1. 產品概述?
TPS54073是德州儀器（TI）SWIFT?系列中的一款高效同步降壓PWM轉換器，集成度高，適用于低電壓、高電流應用。關鍵特性包括：

• ?輸入電壓范圍?：2.2V至4V（PVIN），3V至4V（VIN）
• ?輸出電流?：峰值14.5A，持續14A
• ?效率優化?：內置8mΩ MOSFET開關
• ?頻率可調?：支持280kHz至700kHz外部編程或固定350kHz/550kHz內部頻率
• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?，節省空間且無需散熱片

?2. 核心功能?

• ? 禁用啟動時電流吸收（DSDS） ?：防止預充電輸出電容電壓跌落，僅允許源電流啟動。
• ?雙電源輸入?：支持PVIN（功率級）與VIN（控制電路）獨立供電，增強靈活性。
• ?保護機制?：
  • 峰值電流限制與熱關斷
  • 欠壓鎖定（UVLO）及電源良好（PWRGD）監控
  • 可同步外部時鐘

?3. 典型應用?

• 分布式電源系統
• 高性能DSP、FPGA、ASIC及微處理器的負載點調節
• 通信基礎設施（寬帶、網絡、光通信）

?4. 設計要點?

• ?輸入/輸出濾波?：需低ESR陶瓷電容（如10μF輸入、304μF輸出最小值）。
• ?電感選擇?：推薦1μH至3.3μH，需滿足RMS電流及飽和電流要求。
• ?補償網絡?：支持Type-2/Type-3補償，通過外部組件調節閉環響應。
• ?布局建議?：
  • 分離模擬與功率地平面，減少噪聲干擾
  • PowerPAD需焊接至PCB并連接散熱過孔

?5. 性能數據?

• ?效率?：典型值>90%（14A輸出時）
• ?紋波控制?：輸入紋波<350mV，輸出紋波<20mV（滿載）
• ?熱管理?：結溫范圍-40°C至125°C，依賴PCB散熱設計

?6. 附加特性?

• ?軟啟動?：內置3.35ms斜坡，支持外部電容擴展時間。
• ?參考電壓?：高精度0.891V基準，誤差±1%。

?文檔結構?
包含電氣特性、引腳定義、典型電路、布局示例及性能曲線，配套設計工具（SWIFT? Designer）可加速開發。
