LM3370 是一款雙通道降壓 DC-DC 轉換器，經過優化，可通過單個鋰離子電池和 2.7V 至 5.5V 的輸入軌為超低壓電路供電。它提供兩個輸出，每個通道負載為 600mA。輸出電壓范圍從 1V 到 3.3V 不等，可以使用 I 進行動態控制^2^C 兼容接口。這種動態電壓調節功能使處理器能夠在最低功率水平下實現最大性能。我^2^C 兼容接口還可用于控制自動 PFM-PWM/PWM 模式選擇和其他性能增強功能。
*附件：lm3370.pdf

LM3370 為具有復雜電源管理要求的便攜式系統提供卓越的功能和性能。PWM低噪聲和PFM低電流模式之間的自動智能切換提高了系統效率。內部同步整流提高了轉換器效率，而無需使用其他外部設備。

有一個上電復位功能，可以監控輸出電壓的電平，以避免意外的功率損耗。每個輸出的獨立使能引腳可實現簡單有效的電源排序。

LM3370 采用 4mm x 5mm 16 引腳無回拉 WSON 和 20 焊球 DSBGA（3.0mm x 2.0mm x 0.6mm）封裝。高開關頻率（2 MHz（典型值））允許使用包括2.2μH電感在內的微型表面貼裝元件。

通過聯系德州儀器（TI），可以定制 2 種輸出電壓組合的默認固定電壓以滿足系統要求。

特性

• 我^2^C 兼容接口
  • V 出1 = 1V 至 2V，步長為 50 mV
  • V 出2 = 1.8V至3.3V，步長為100 mV
  • 自動 PFM/PWM 模式切換和強制 PWM 模式，實現低噪聲作
  • 使用 I 的擴頻能力^2^C
• 每通道 600mA 負載
• 2MHz PWM固定開關頻率（典型值）
• 降壓具有180°異相時序失調，可降低噪聲和輸入浪涌電流
• 內部同步整流以實現高效率
• 內部軟啟動
• 兩個輸出的上電復位功能
• 2.7V ≤ 伏 在 ≤ 5.5V
• 采用單節鋰離子電池或 3 節 NiMH/NiCd 電池和 3.3V/5.5V 固定電源軌供電
• 每通道2.2μH電感，4.7μF輸入電容和10μF輸出電容
• 16引腳WSON封裝（4 mm x 5 mm x 0.8 mm）
• 20焊球DSBGA封裝（3.0 mm x 2.0 mm x 0.6 mm）

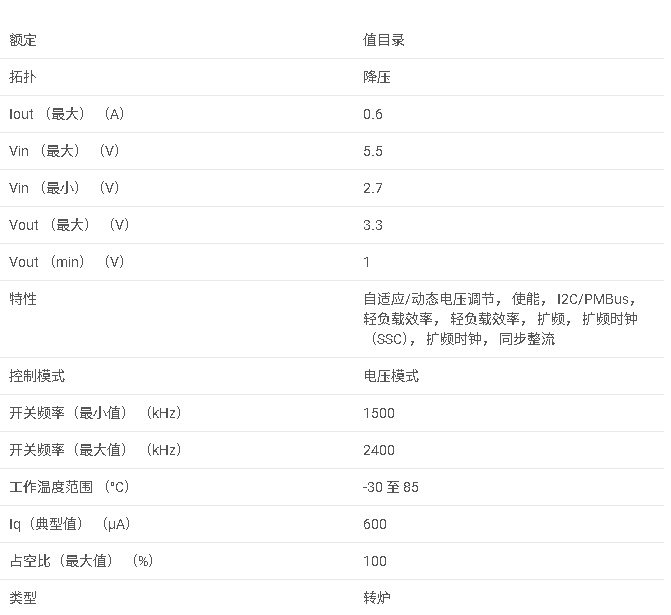

參數

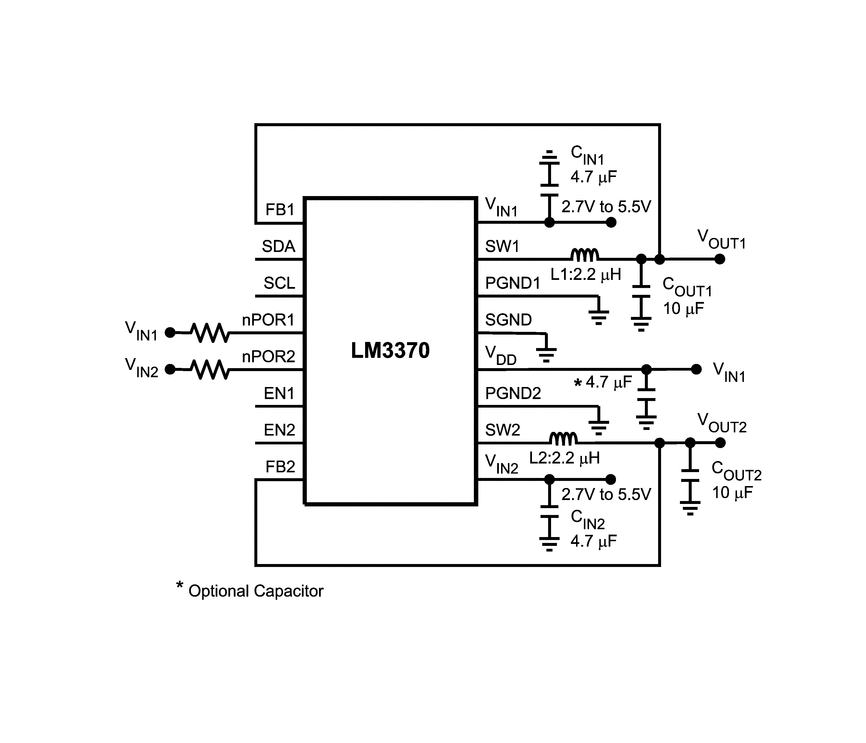

方框圖

?1. 產品概述?
LM3370是德州儀器（TI）推出的雙通道同步降壓DC-DC轉換器，專為便攜式設備設計，具有動態電壓調節（DVS）功能。主要特點包括：

• ?輸入電壓范圍?：2.7V至5.5V，適用于單節鋰離子電池或3節NiMH/NiCd電池供電系統。
• ?輸出能力?：每通道最大負載電流600mA，輸出電壓范圍：
  • ?Buck1?：1V至2V（50mV步進）
  • ?Buck2?：1.8V至3.3V（100mV步進）
• ?工作模式?：支持自動PFM/PWM切換（低噪聲）和強制PWM模式（低電流）。
• ?封裝?：16引腳WSON（4mm×5mm）或20引腳DSBGA（3mm×2mm）。

?2. 關鍵特性?

• ?I2C接口?：動態調節輸出電壓、模式選擇及頻譜擴展功能。
• ?高效設計?：內部同步整流，效率高達90%以上。
• ?低噪聲?：2MHz固定開關頻率，支持頻譜擴展以降低EMI。
• ?保護功能?：過流保護、熱關斷、軟啟動及獨立使能控制。

?3. 應用場景?

• 基帶處理器
• 應用處理器（視頻/音頻）
• FPGA/CPLD電源管理
• I/O電源供電

?4. 設計要點?

• ?電感選擇?：推薦2.2μH（飽和電流≥1.4A）。
• ?電容配置?：輸入4.7μF陶瓷電容，輸出10μF陶瓷電容。
• ?布局建議?：縮短功率回路路徑，分離模擬/數字地，優先使用熱焊盤散熱。

?5. 附加功能?

• ? 微步進（Micro-Stepping） ?：通過I2C實現輸出電壓平滑過渡（Buck1: 50mV/步，Buck2: 100mV/步）。
• ? POR（上電復位） ?：監控輸出電壓閾值（默認94%上升/85%下降觸發）。

?6. 型號選項?
提供多種預配置輸出電壓組合（如LM3370SD-3021為1.2V+3.3V），支持定制化需求。
