NX6907（單路）、NX6908（雙路）是納祥科技的 2 款軌對軌I/OCMOS運算放大器，它們低電壓、低功率、小封裝，具有11MHz的增益帶寬積和8.5V/μs的靈敏度，可以被設計成多種應用。

01

NX4919芯片概述

NX6907/NX6908為重載提供軌到軌輸出，其輸入共模電壓范圍包括接地，最大輸入失調電壓為4mV。它們適用于擴展的工業溫度范圍（-40℃至+125℃），工作電源電壓范圍為2.1V至5.5V，旨在為低電壓和低噪聲系統提供最佳性能。

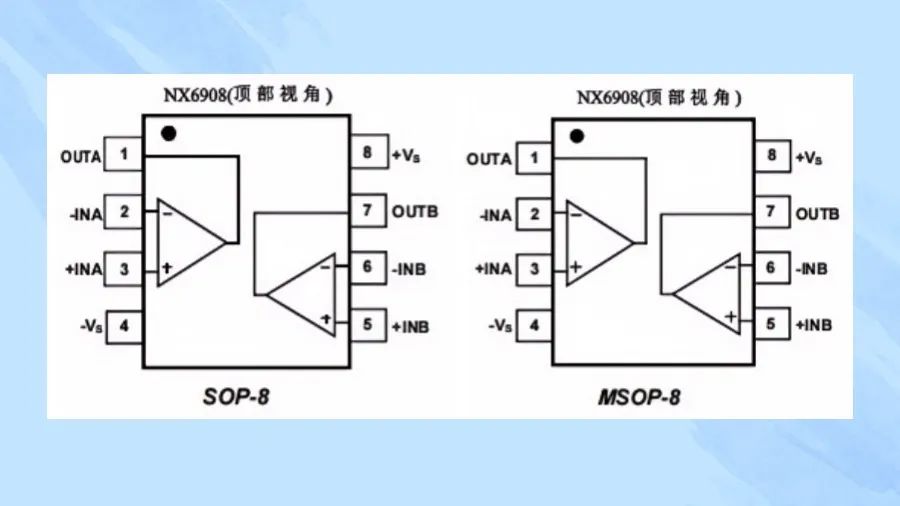

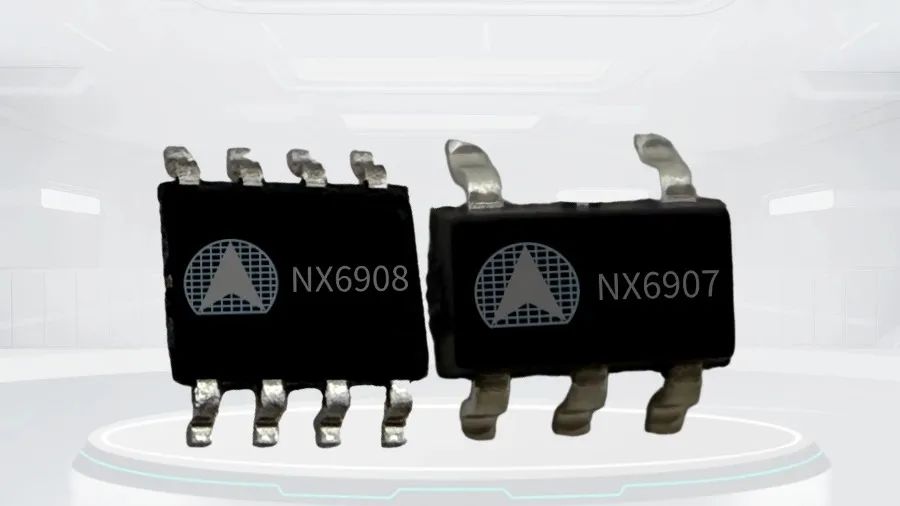

NX6907單路運放采用SOT23-5封裝，NX6908雙路運放采用SOP8封裝和MSOP8封裝。在性能上，NX6907可國產替代SGM721、LMV721；NX6908可國產替代SGM722。

02



NX4919芯片概述

以下是NX6907、NX6908的主要特性：

①軌對軌輸入和輸出

4mV最大額度VOS

②高增益帶寬產品：11MHz

③高轉換速率：8.5V/μs

④設置時間為0.1%，2V步長：0.21μs

⑤過載恢復時間：0.6μs

⑥供應電壓范圍：2.1V 至 5.5V

⑦輸入電壓范圍 = -0.1V 至 +5.6V（VS = 5.5V時）

⑧低電壓

NX6907：1.2mA(TYP)

NX6908：1.1mA/ 放大器(TYP)

⑨小封裝

NX6907綠色可選，SOT-23-5

NX6908綠色可選，SOP-8、MSOP8

03



NX4919芯片亮點

NX6907/NX6908是高性能的11MHz軌對軌I/OCMOS運放，它具備低噪聲、低電壓、低功耗等優良特質。

①低電壓低功耗

NX6907/NX6908采用先進CMOS工藝，支持2.1V-5.5V寬壓供電，能兼容各種常見的低電壓供電系統；在正常工作狀態下，NX6907靜態電流為1.2mA，NX6908僅為1.1mA，顯著降低功耗。

②高壓擺率高增益帶寬

NX6907/NX6908具備11MHz的高增益帶寬與8.5V/μs的高轉換速率特性。這一組合使芯片擁有更寬的頻率響應范圍和更高的電壓耐受能力，可適應各類復雜工況，實現穩定且高品質的信號放大效果。

③高密度小封裝

NX6907單路運放采用SOT23-5封裝，NX6908雙路運放則采用SOP8封裝和MSOP8封裝，這些靈活的封裝選擇，使得本系列運放可以適配從簡單到高密度場景，滿足多樣化應用需求。

04



NX4919應用領域

鑒于其低成本高性能，NX6907、NX6908能被廣泛應用于以下產品與領域中——

●傳感器

●音響

●有源濾波器

●轉換器

●通信

●測試設備

●蜂窩無卡電話

●筆記本電腦和PDA 光電二極管放大

●電池供電儀器
