氮化鎵快充的優勢無需多言，市場需求足可以證明一切。也有小伙伴一直在關注普通充電器這塊，主要是因為普充?兼容性強，幾乎所有設備（包括老舊手機、藍牙耳機等）均可安全使用，無協議匹配問題，且?成本遠低于快充方案！今天推薦銀聯寶手機充電器ic U65133，無需額外散熱設計，高性能、低成本！

在芯片開始工作之前，手機充電器ic U65133僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值10V)，U65133開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U65133的工作電流便進一步降低到0.14mA(典型值)，以幫助降低系統待機功耗。

手機充電器ic U65133主要特性：

超高壓功率BTJ

谷底開通、原邊控制、系統效率高

多模式原邊控制方式

優異的動態響應

集成動態三極管驅動電路

工作無異音

優化的EMI性能

恒流、恒壓調整率小于±5%

超低待機功耗<50mW

CV模式可編程輸出線壓降補償

內置完善的保護功能：

輸出短路保護(FB SLP)

逐周期限流保護（OCP)

前沿消隱(LEB)

芯片過溫保護(OTP)

VDD過壓、欠壓和箝位保護

輸出過壓保護功能(FB OVP)

SOP-7 封裝

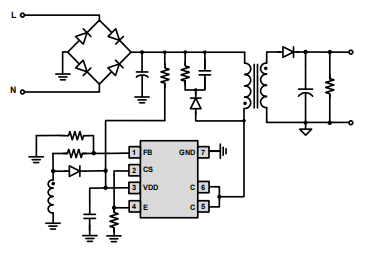

手機充電器ic U65133腳位：

1 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

2 CS 電流采樣輸入腳。

3 VDD 芯片供電腳。

4 E 內置功率三極管發射極。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

手機充電器ic U65133優化設計的動態響應性能，可滿足USB充電器的要求。U65133采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術，系統可以獲得低于50mW的待機功耗，尤其適合于小功率離線式充電器應用！
