在物聯網與移動終端設計中，低功耗是延長設備續航的關鍵。本文通過實測數據與案例分析，深入解析低功耗技術的核心原理與實戰應用，從硬件選型到軟件優化，提供超詳盡的指南，助您打造節能高效的智能系統。

能拍、能說、能顯示、能聯網，Air8101主打多媒體場景的工業引擎，支持Wi-Fi/以太網/藍牙/外掛4G聯網，支持LuatOS二次開發。

適用于AIoT領域的多種應用場景：例如喚醒詞檢測和語音命令識別、人臉檢測和識別、智能家居、智能控制面板、智能揚聲器、智能門鎖、智能門鈴等等。

Air8101支持三種功耗模式：

常規模式

低功耗模式

PSM+模式

本文將以Air8101核心板為例，帶你快速上手三種功耗模式。在實際應用開發中，可根據具體需求靈活運用。

最新源碼及實操教程詳見：

https://docs.openluat.com/air8101/luatos/app/lowpower/sleep/

一、三種功耗模式簡介

低功耗是工業引擎最重要的特性之一，Air8101優異的低功耗表現，既有硬件設計的加持，也有軟件協議算法的幫助。

三種功耗模式各有特點，可根據不同的應用場景選擇。

1.1 常規模式

網絡在線狀態，隨時響應服務器命令，CPU滿頻運行，外設功能全部可用。比如，所有GPIO電平都可以控制。

1.2 低功耗模式

網絡在線狀態，隨時響應服務器命令，CPU降頻運行，可以通過軟件設置所需的GPIO在低功耗中保持電平，所有GPIO均支持。

1.3 PSM+模式

網絡離線狀態，無法響應服務器命令，CPU停止運行，可以通過軟件設置所需的GPIO在低功耗中保持電平，所有GPIO均支持。

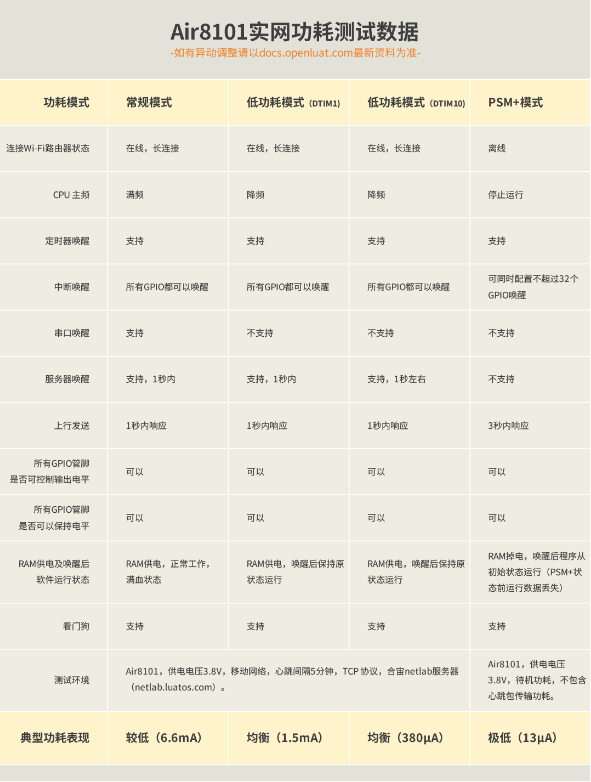

Air8101實網功耗數據如下圖表：

更多說明：

低功耗模式下，網絡在線，隨時響應服務器命令，CPU 降頻運行，外設功能部分可用；3.3V供電，DTIM10的平均電流為380μA，DTIM1的平均電流為1.5mA。

DTIM10和DTIM1的核心區別有：

DTIM1不會丟失Wi-Fi AP路由器發送給Wi-Fi station的廣播幀和組播幀；DTIM10會丟失。

一般來說，Wi-Fi AP路由器發送Beacon幀的間隔是100毫秒，DTIM1最長延遲100毫秒可以收到Wi-Fi AP路由器發送過來的數據，DTIM10最長延遲1000毫秒可以收到Wi-Fi AP路由器發送過來的數據。

丟失廣播幀和組播幀對產品應用沒有什么影響，只要單播幀不丟失就行。

可以根據自己項目對功耗以及數據收發時延的要求，選擇合適的DTIM配置。

二、 主要硬件準備

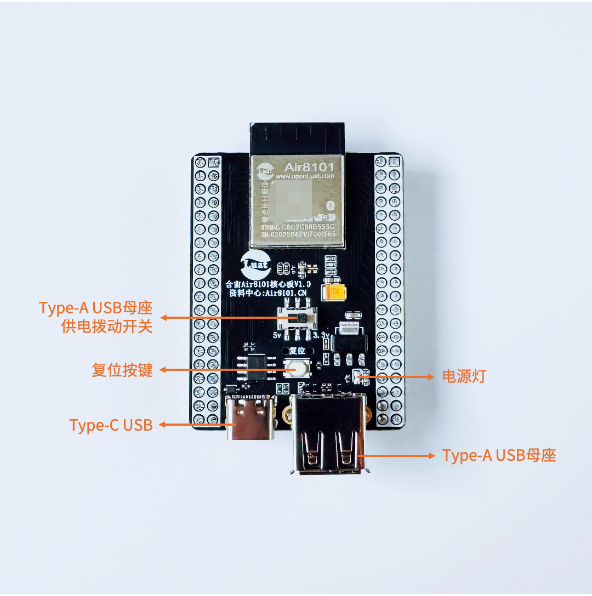

2.1 Air8101核心板

2.2 可調電源

功耗分析儀Air9000P——功能齊全、穩定可靠、支持PC端軟件的小型手持式高精度功耗測試儀表（電流范圍0~2A，最小分辨率0.1μA；電壓范圍0~5V，最小分辨率1mV；硬件采樣率100KHz，PC 端軟件采樣率10KHz）。

功耗分析儀Air9000P對于小電流的抓取能力及其對功耗數據的統計分析，尤其適合電池供電的動態功耗測試，可解決各類場景下的低功耗測試難題。

三、常規模式測試

顧名思義，常規模式為模塊不考慮功耗時處于的狀態。

3.1 代碼示例

1）mian.lua

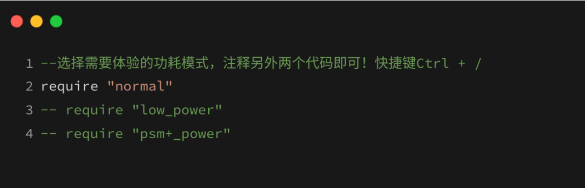

打開常規模式，屏蔽另外兩種模式。

即：mian.lua 中打開 require "normal"這句話

注釋 -- require "low_power"

注釋 -- require "psm+_power"

2）tcp_client_main.lua

第20行和第21行，服務器IP端口號的地方，改成用戶自己使用的服務的IP/域名以及端口號。

如果僅作測試，也可以使用提供的測試服務器。

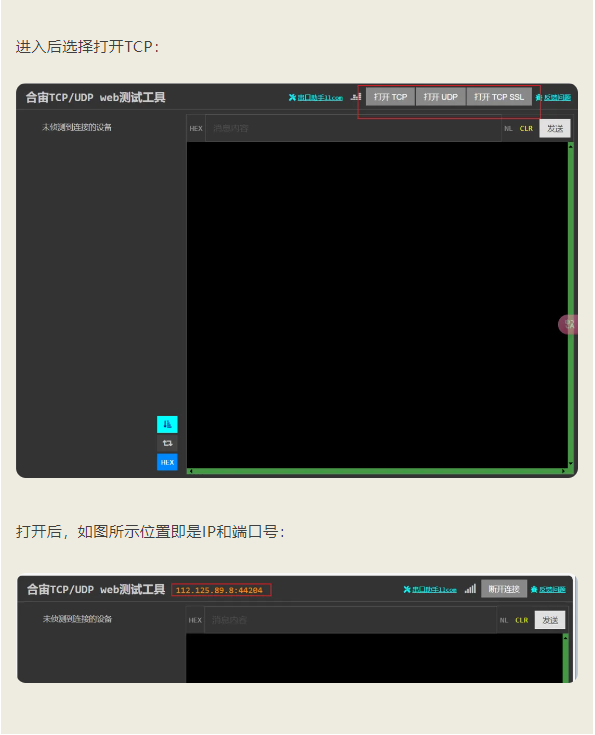

測試服務器相關資料詳見：

https://netlab.luatos.com/

3）normal.lua

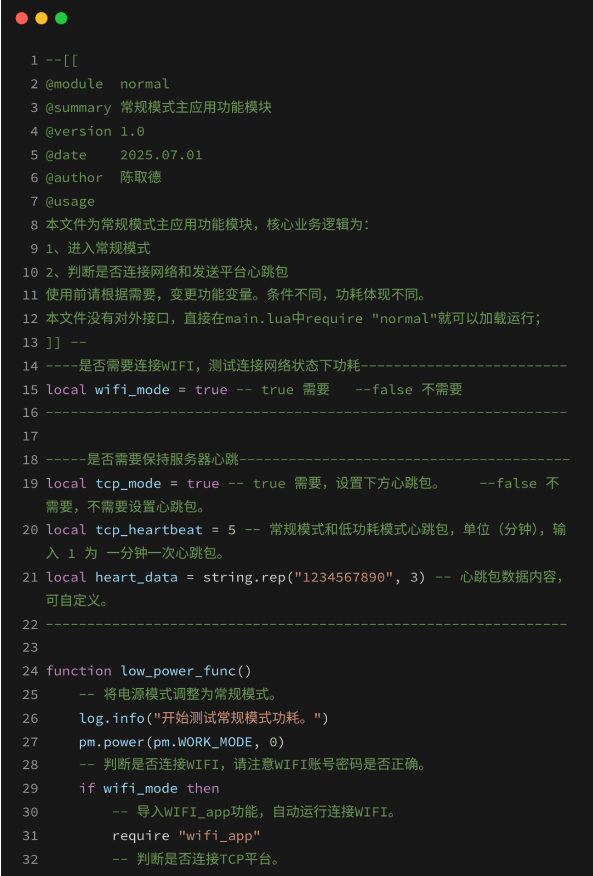

常規模式主應用功能模塊代碼如下圖示：

3.2 硬件連接

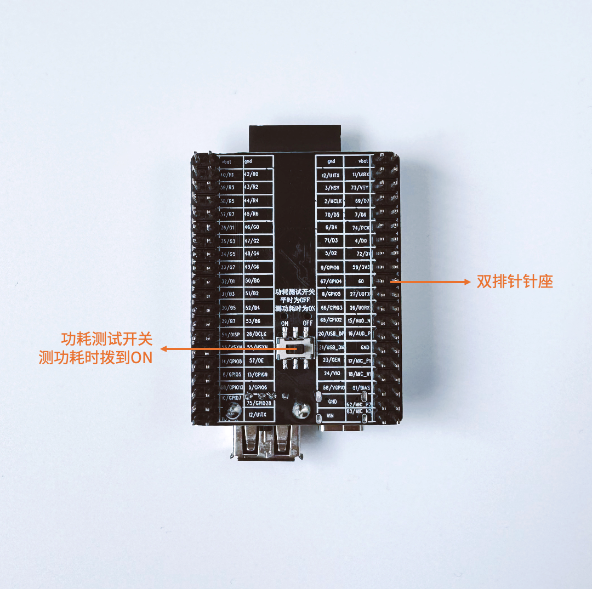

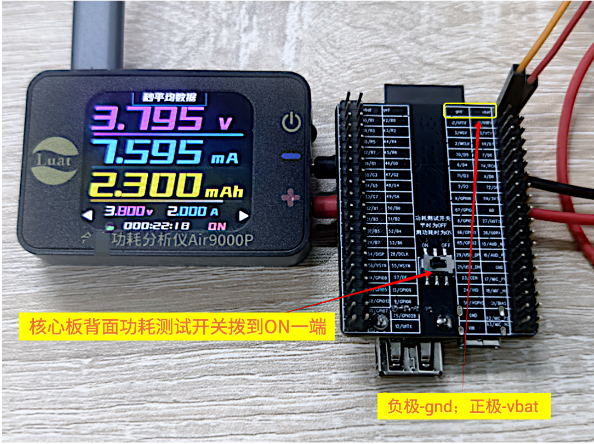

功耗測試時將可調電源正極接在vbat的排針處，gnd即為電源負極接的位置，核心板上的USB斷開，功耗測試開關撥到ON。

3.3 常規模式功耗測試結果

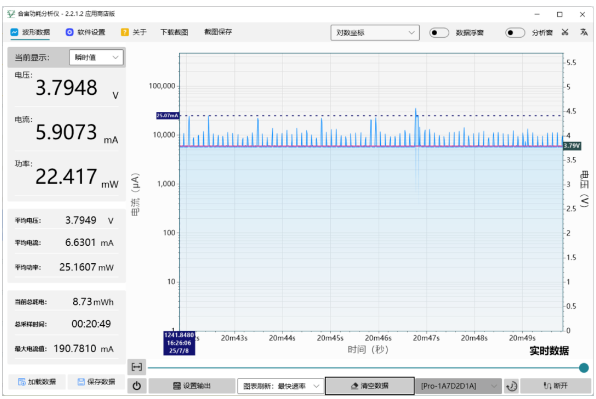

下圖為連接好服務器后5分鐘發一次心跳包，平均電流為6.6mA。

四、低功耗模式測試

該模式可以實現與服務器之間進行長連接，服務器可隨時下發數據給客戶端，實現在低功耗情況下還能實時遠程控制的功能。

4.1 代碼示例

1）mian.lua打開低功耗模式，屏蔽另外兩種模式。

即：

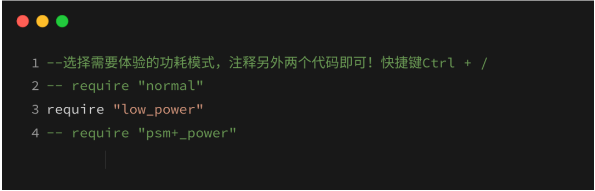

mian.lua中打開require "low_power" 這句話

注釋-- require "normal"

注釋-- require "psm+_power"

2）tcp_client_main.lua

第20行和第21行，服務器IP端口號的地方，改成用戶自己使用的服務的IP/域名以及端口號。

如果僅作測試，也可以使用提供的測試服務器。

測試服務器相關資料詳見：

https://netlab.luatos.com/

3）low_power.lua

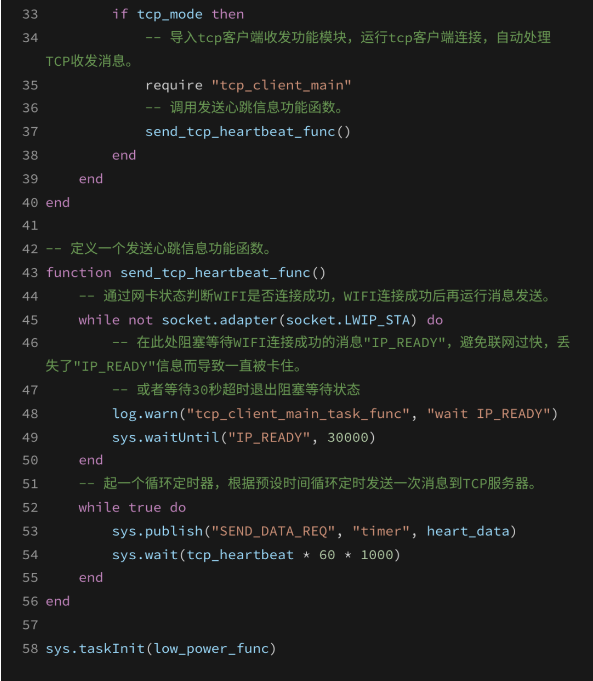

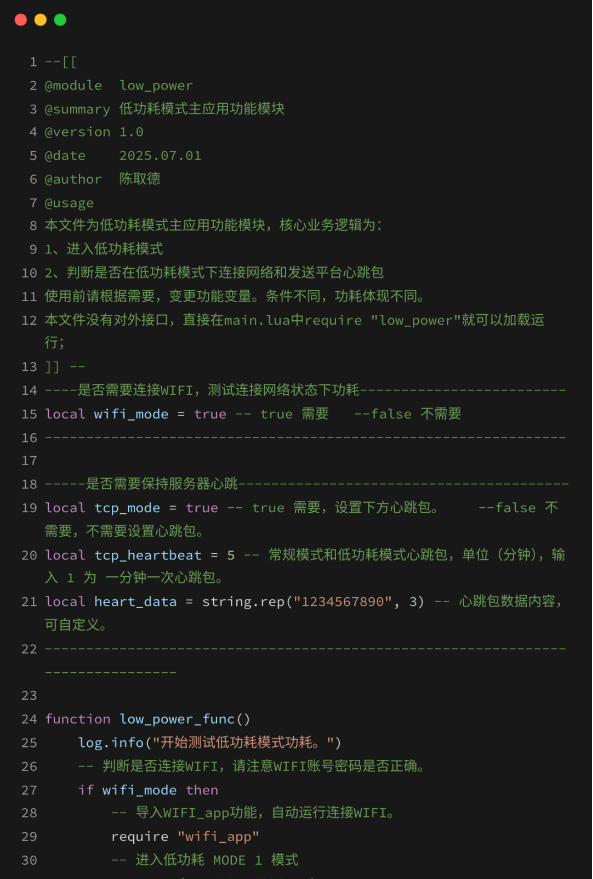

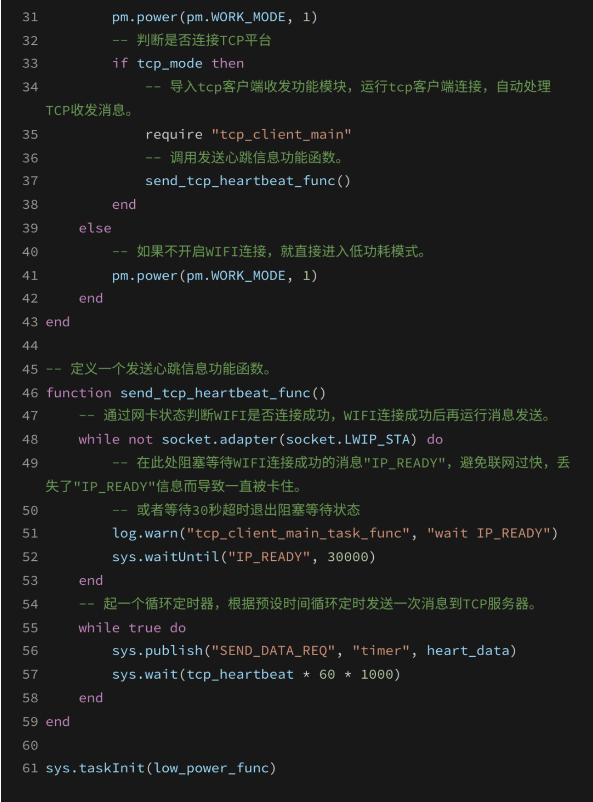

低功耗模式主應用功能模塊代碼如下圖示：

4.2 硬件連接

功耗測試時將可調電源正極接在vbat的排針處，gnd即為電源負極接的位置，核心板上的USB斷開，功耗測試開關撥到ON。

4.3 DTIM1測試結果

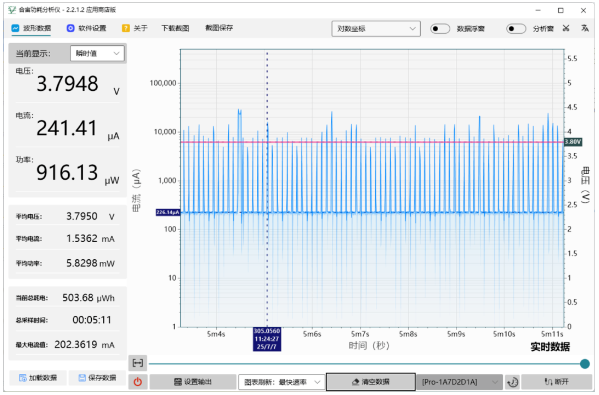

1）下圖為低功耗模式代碼在鏈接服務器并每5分鐘發送一次數據包的功耗，平均1.5mA。

圖中有兩種電流情況需要關注：

短暫持續的柱狀上升

這是鏈接平臺后向平臺發送數據時的電流表現，根據網絡信號強弱會有差異，因為是跟平臺保持長連接的，信號好時，基本在1秒左右就會完成發送，功耗會再降回去。

瞬時的電流尖峰

這是在與Wi-Fi AP保持鏈接時，STA和AP之間的TIM信息交互，默認100ms一次，獲取AP上的廣播幀、組播幀和單播幀信息。此處涉及一個參數，就是DTIM，默認是DTIM1。

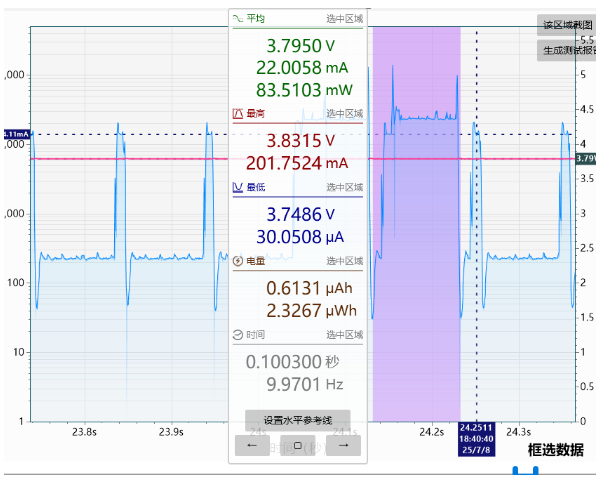

2）下圖是低功耗DTIM1模式下發送數據包時的電流情況，圖中可以看出，保持鏈接時發送數據包的時間共100毫秒，平均電流22mA。

4.4 DTIM10測試結果

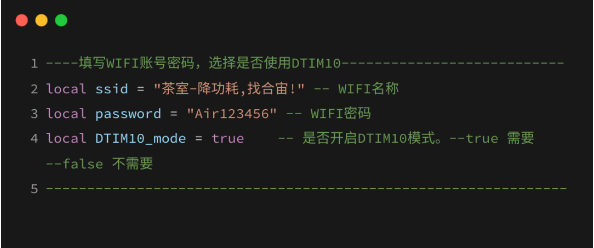

體驗DTIM10時需要在DEMO中修改DTIM配置：wifi_app.lua

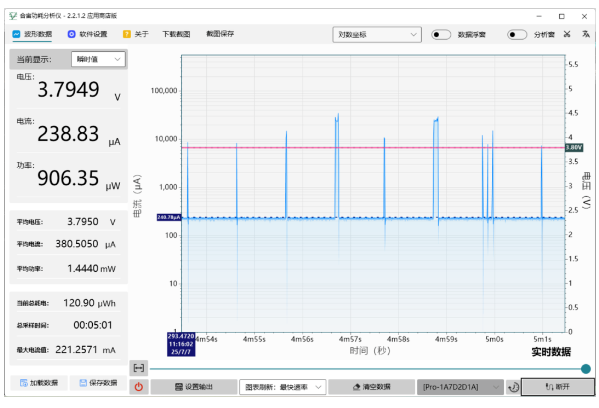

1）下圖為上面的低功耗模式代碼在鏈接服務器并每5分鐘發送一次數據包的功耗。平均380μA，將數據包發送間隔拉的更長，功耗更低。

圖中的尖峰間隔因為設置DTIM10以后被延長到了1000ms一次，在DTIM10模式下，會丟失Wi-Fi AP的廣播幀和組播幀，但是不會丟失單播幀。

STA會告訴Wi-Fi AP：
我1000ms才來獲取一次單播幀，在1000ms后一次獲取。

請根據業務需要選擇DTIM10模式。

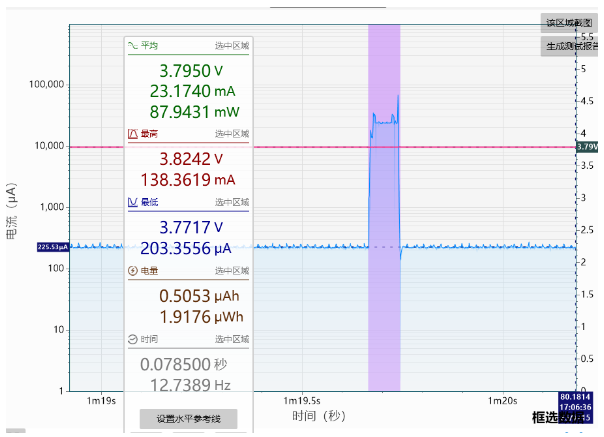

2）下圖為低功耗DTIM10模式下，發送心跳包時的功耗情況，只會產生細微的尖峰波動，耗時80毫秒，平均功耗23mA左右。

五、PSM+功耗模式測試

對于和服務器之間不需要保持長連接，僅僅需要間隔幾小時甚至幾天才發一次數據給服務器，希望電池待機時間更久一些的場景，可以使用第三種超低功耗PSM+模式。

5.1 代碼示例

1）mian.lua

打開低功耗模式，屏蔽另外兩種模式。

即：

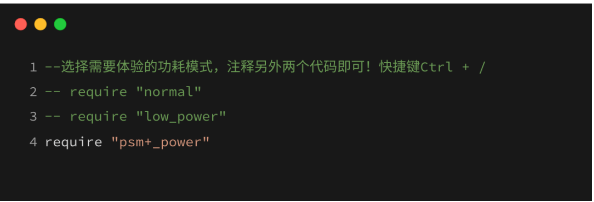

mian.lua 中打開require "psm+_power" 這句話

注釋-- require "normal"

注釋-- require "low_power"

2）tcp_client_main.lua

第20行和第21行，服務器IP端口號的地方，改成用戶自己使用的服務的IP/域名以及端口號。

如果僅作測試，也可以使用提供的測試服務器。

測試服務器相關資料詳見：

https://netlab.luatos.com/

3）psm+_power.lua

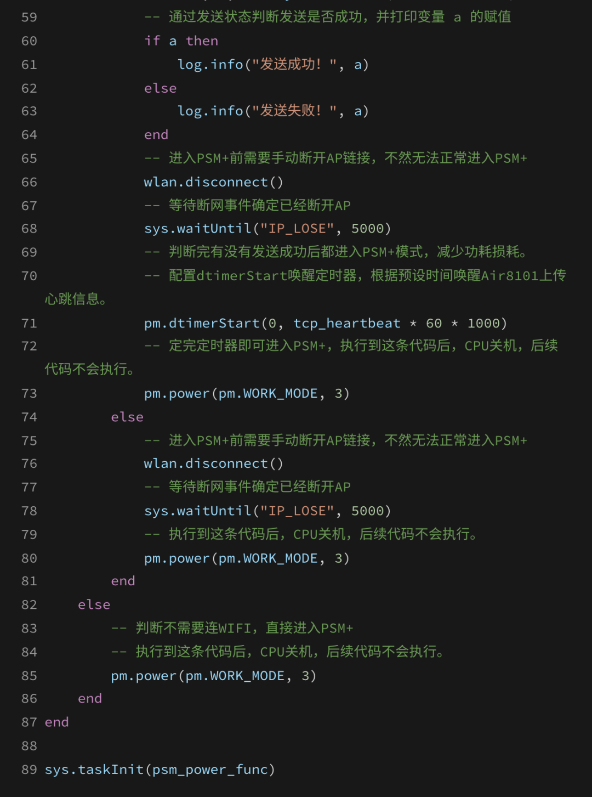

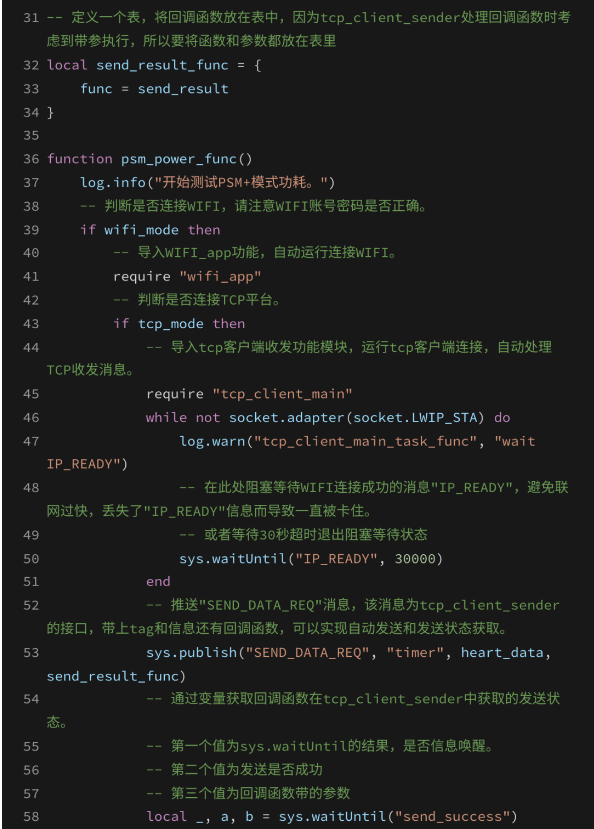

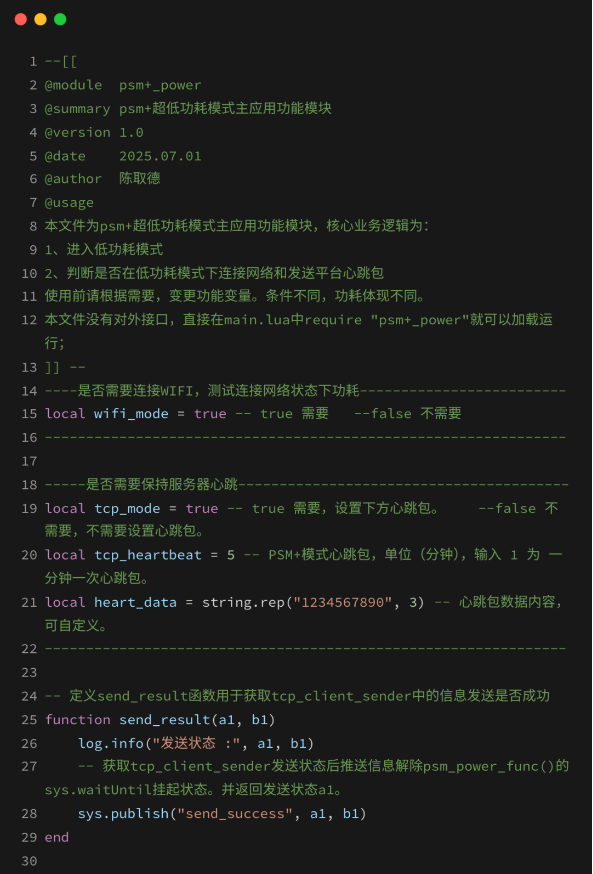

PSM+超低功耗模式主應用功能模塊代碼如下圖示：

5.2 硬件連接

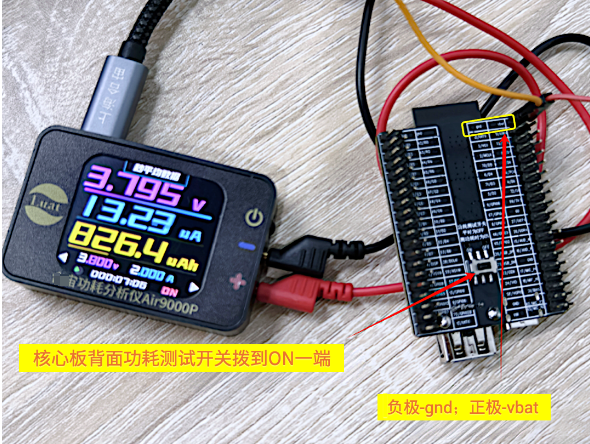

功耗測試時將可調電源正極接在vbat的排針處，gnd即為電源負極接的位置，核心板上的USB斷開，功耗測試開關撥到ON。

5.3 PSM+模式功耗測試結果

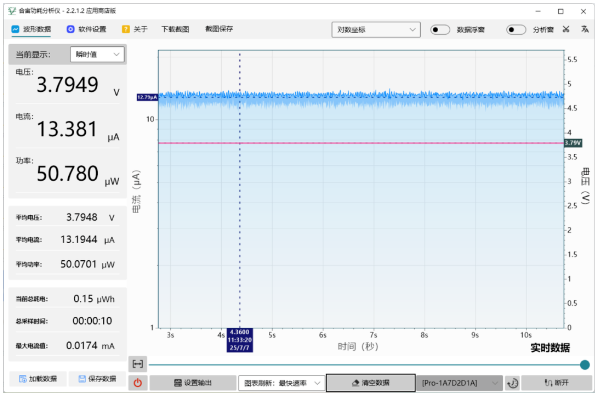

1）下圖為進入PSM+模式后不做任何動作的電流情況，平均13μA。

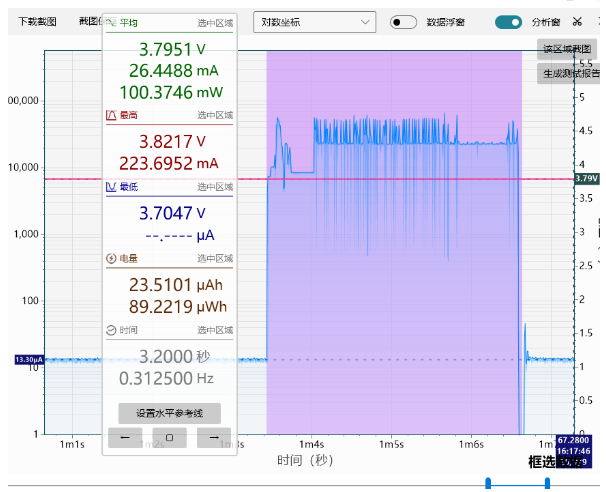

2）下圖為進入PSM+模式后發送心跳包時的電流變化情況，從起來到發完信息到再進入PSM+總共耗時3.2S，平均功耗26mA。
