Texas Instruments TPS543A26T同步SWIFT? 降壓轉換器采用內部補償?shù)墓潭l率高級電流模式 (ACM) 控制架構，可在FCCM下連續工作，產生0.5V至7V輸出電壓。該器件在高達2.2MHz開關頻率下工作時都能具有高效率。得益于這一特性，該器件非常適合用于需要小尺寸的設計。固定頻率控制器可以使用SYNC引腳與外部時鐘同步，其工作頻率范圍為500kHz至2.2MHz。其他特性包括可選軟啟動時間、高精度電壓基準、雙線遠程檢測、單調啟動至預偏置輸出、通過EN引腳可調UVLO、可選電流限制和全套故障保護。

數據手冊：*附件：Texas Instruments TPS543A26T同步SWIFT降壓轉換器數據手冊.pdf

Texas Instruments TPS543A26T采用小型2.5mm × 4.5mm HotRod? WQFN-FCLF封裝。

特性

• 集成6.5 mΩ和2 mΩ MOSFET
• 輸入電壓范圍：4 V至18 V
• 固定頻率、內部補償高級電流模式 (ACM) 控制
• 輸出電壓范圍：0.5 V至7 V
• 真差分遙感放大器 (RSA)
• 三個可選PWM斜坡選項，優化控制環路性能
• 五個可選開關頻率（500kHz、750kHz、1MHz、1.5MHz和2.2MHz）
• 可與外部時鐘同步
• 電壓基準精度：0.5V、±0.5%（整個溫度范圍內）
• 1ms、2ms、4ms和8ms可選軟啟動時間
• 單調啟動至預偏置輸出
• 可選電流限制，支持16A和12A運行
• 使能，帶可調輸入欠壓閉鎖
• 電源正常輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• 工作結溫范圍：-40°C至150°C
• 2.5mm × 4.5mm、17引腳WQFN-HR封裝，腳距為0.5mm
• 無鉛（符合RoHS指令），無鉛（無鉛）轉換
• 與25A - [TPS543B25]、20A - [TPS543B22]和12A - [TPS543A22]引腳兼容

應用

• 無線和有線通信基礎設施設備
• 光學和光纖網絡
• 測試與測量
• 醫療和保健

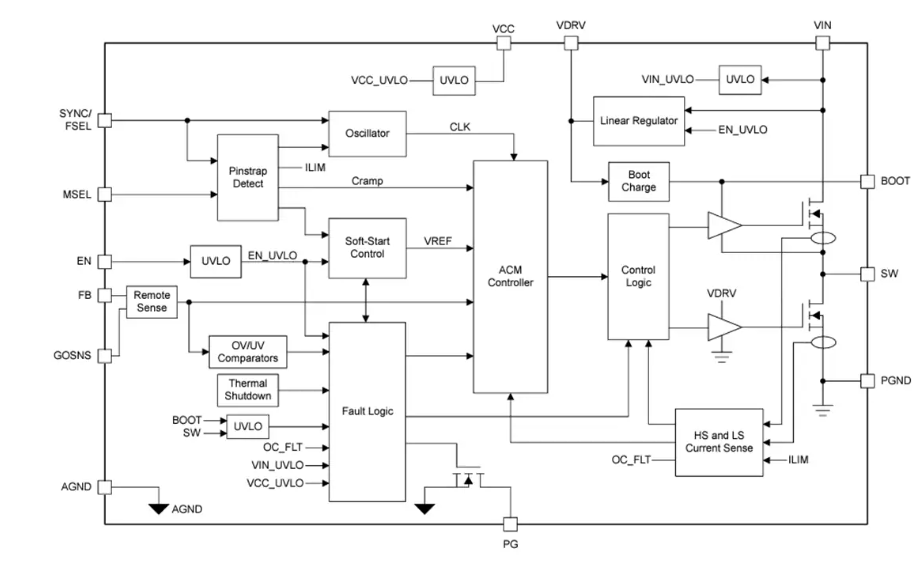

功能框圖
