Texas Instruments TPS7H1111超低噪聲LDO線性穩壓器數據手冊

科技觀察員 ? 2025-07-22 13:59 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

Texas Instruments TPS7H1111超低噪聲LDO線性穩壓器專為在太空環境中的射頻 (RF) 設備供電而優化。該模塊支持0.85V至7V的輸入范圍,并在2.2V至14V的偏置電源下輸出高達1.5A的電流。Texas Instruments TPS7H1111的高性能可限制電源產生的相位噪聲和時鐘抖動,因此該器件非常適合為衛星中的高性能ADCDAC、VCO、PLL、SerDes和其他射頻元件供電。其出色的精度和瞬態性能可確保需要低壓工作的數字負載(如FPGADSP)獲得最佳的系統性能。

數據手冊:*附件:Texas Instruments TPS7H1111超低噪聲LDO線性穩壓器數據手冊.pdf

特性

  • 總電離劑量 (TID) 表征
    • 輻射硬度保證 (RHA):可選100krad (Si) 或50krad (Si)
  • 單粒子效應 (SEE) 表征
    • 具有抗單粒子鎖存 (SEL)、單粒子燒毀 (SEB) 和單粒子?xùn)糯?(SEGR) 的能力,抗線性能量轉移 (LET) 高達75MeV-cm ^2^ /mg
    • 單粒子功能中斷(SEFI)和單粒子瞬態(SET)效應表征達:LET = 75MeV-cm ^2^ /mg
  • 超低噪聲(10Hz至100kHz):1.71μV RMS (典型值)
  • 高電源抑制比,PSRR(典型值)
    • 109 dB 下 1 kHz
    • 71 dB 下 100 kHz
    • 66 dB 下 1 MHz
  • 輸入電壓范圍:0.85V至7V
  • 偏置電源為2.2V至14V,最大限度地降低功耗
  • 輸出電壓:低至0.4 V
  • 輸出電流高達 1.5 A
  • 在整個線路和負載范圍內出色的輸出精度
    • 在整個溫度范圍內:-1.3%至+1.2%
    • 在25°C時:-0.7%至+0.9%
  • 低壓差:1.5A時為215mV(典型值)
  • 編程軟啟動控制 (SS_SET)
  • 開漏電源良好 (PG) 指示器
  • 可配置電源良好閾值 (FB_PG)
  • 帶外部補償STAB引腳的開環控制
  • 可配置的內部電流限制
  • 均流功能允許運行電流高達2.9 A

應用

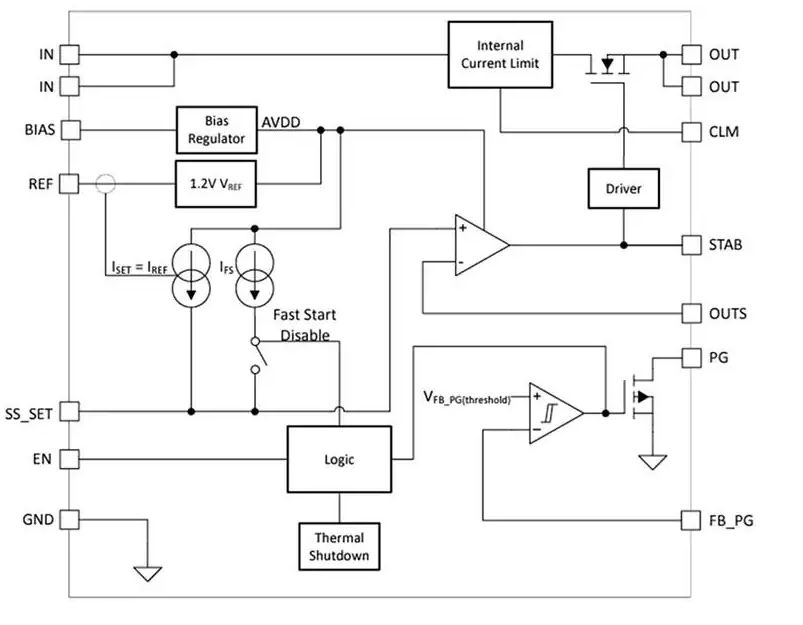

功能框圖
