TPS7H1111 是一款超低噪聲、高 PSRR、低壓差線性穩壓器 （LDO），專為在太空環境中為射頻 （RF） 設備供電而優化。它能夠在 0.85V 至 7V 輸入范圍內提供高達 1.5A 的電流，并采用 2.2V 至 14V 偏置電源。

該器件的高性能限制了電源產生的相位噪聲和時鐘抖動，使該器件非常適合為衛星中的高性能 ADC、DAC、VCO、PLL、SerDes 和其他 RF 元件供電。對于需要低電壓作的數字負載（如 FPGA 和 DSP），出色的精度和出色的瞬態性能可確保最佳系統性能。

*附件：TPS7H1111-SP 和 TPS7H1111-SEP 1.5A、超低噪聲、高 PSRR 抗輻射低壓差 （LDO） 線性穩壓器 數據表.pdf

QML 型號 5962R21203 提供標準微電路圖 （SMD）。供應商物料圖 （VID） 可用于 -SEP 變體 V62/23602。

特性

• 總電離劑量 （TID） 表征
  • 100 krad（Si） 或 50 krad（Si） 的抗輻射保證 （RHA） 可用性
• 單粒子效應 （SEE） 特征
  • 單粒子閂鎖 （SEL）、單粒子倦怠 （SEB） 和單粒子?xùn)艠O破裂 （SEGR） 免疫線性能量轉移 （LET） = 75 MeV-cm2/mg
  • 單粒子功能中斷 （SEFI） 和單粒子瞬態 （SET） 特性高達 LET = 75 MeV-cm2/mg
• 超低噪聲（10 Hz 至 100 kHz）：
  • 1.71 μVRMS（典型值）
• 高電源抑制比 PSRR （典型值）：
  • 109 kHz 時為 1 dB
  • 100 kHz 時為 71 dB
  • 1 MHz 時為 66 dB
• 輸入電壓范圍為 0.85 V 至 7 V
• 2.2 V 至 14 V 的偏置電源，以最大限度地降低功率耗散
• 輸出電壓低至 0.4 V
• 高達 1.5A 的輸出電流
• 在線路和負載范圍內具有出色的輸出精度：
  • 在整個溫度范圍內為 -1.3% 至 +1.2%
  • 25°C 時 -0.7% 至 +0.9%
• 低壓差：1.5 A 時為 215 mV（典型值）
• 可編程軟啟動控制 （SS_SET）
• 漏極開路電源良好 （PG） 指示燈
• 可配置的電源良好閾值 （FB_PG）
• 帶有外部補償 STAB 引腳的裸露控制回路
• 具有可配置行為的內部電流限制
• 均流，允許高達 2.9 A 的電流運行
• 軍用溫度范圍（–55°C 至 125°C）

參數

方框圖

1. 產品概述

• ?產品名稱?：TPS7H1111-SP 和 TPS7H1111-SEP
• ?類型?：1.5A超低噪聲、高PSRR抗輻射低壓差（LDO）線性穩壓器
• ?特點?：專為射頻（RF）設備供電設計，具有超低噪聲、高電源抑制比（PSRR）和抗輻射能力。

2. 主要特性

• ?超低噪聲?：10 Hz至100 kHz帶寬內，輸出噪聲低至1.71 μV RMS（典型值）。
• ?高PSRR?：PSRR在1 kHz時達到109 dB（典型值），在1 MHz時達到66 dB（典型值）。
• ?寬輸入電壓范圍?：0.85 V至7 V。
• ?高輸出電流?：可達1.5 A。
• ?抗輻射性能?：經過總劑量電離輻射（TID）和單粒子效應（SEE）測試。
• ?可編程軟啟動控制?：通過SS_SET引腳實現。
• ?電源正常（PG）指示器?：具有開漏PG輸出。
• ?配置靈活的電源正常閾值?：通過FB_PG引腳設置。

3. 應用領域

• 適用于空間環境中的射頻設備供電。

4. 引腳配置與功能

• 引腳包括輸入（IN）、使能（EN）、軟啟動設置（SS_SET）、輸出（OUT）、電源正常（PG）、穩定性補償（STAB）等。

5. 規格參數

• ?絕對最大額定值?：規定了輸入電壓、輸出電壓、使能電壓等參數的最大允許值。
• ?推薦工作條件?：詳細列出了輸入電壓范圍、輸出電壓范圍、輸出電流、溫度范圍等推薦工作條件。
• ?電氣特性?：包括靜態電流、壓差電壓、輸出電流限制、PSRR、輸出噪聲電壓等關鍵參數。

6. 典型特性

• 通過圖表形式展示了PSRR、輸出噪聲、負載瞬態響應、線路瞬態響應等參數隨不同條件變化的典型特性。

7. 詳細描述

• ?功能框圖?：展示了TPS7H1111的內部電路結構。
• ?特性描述?：對超低噪聲、高PSRR、抗輻射性能、軟啟動控制、電源正常指示器、電流限制、熱關斷保護等關鍵特性進行了詳細描述。

8. 應用與實施

• ?應用信息?：提供了關于如何使用TPS7H1111的詳細指導，包括輸出電壓設置、軟啟動控制、電源正常閾值配置等。

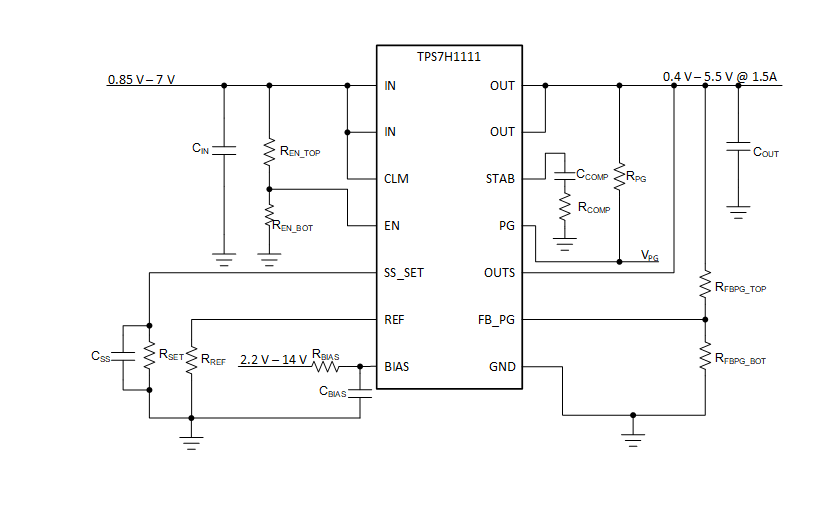

• ?典型應用?：給出了兩個典型應用示例，包括設置啟動閾值的應用和并行操作的應用。
• ?電容測試?：TI測試了各種空間級電容器，并測量了TPS7H1111系統的控制環路響應。
• ?TID效應?：討論了TID對PSRR、噪聲和穩定性的影響。
• ?電源供應建議?：指導用戶如何選擇合適的輸入電壓和電容，以及如何添加RC濾波器來確保BIAS引腳看到干凈的輸入。
• ?布局建議?：提供了布局方面的指導，以?xún)?yōu)化TPS7H1111的性能。

9. 文檔與支持

• 提供了相關文檔的支持信息，包括TPS7H1111-SP的總劑量電離輻射報告、TPS7H1111EVM-CVAL評估模塊用戶指南等。

*附件：TPS7H1111-SEP中子位移損傷（NDD）特征.pdf
