本文導讀

在家電、LED等行業，待機功耗測試看似簡單——選擇一臺高精度設備即可。但實際上，許多工程師都在無意中踩中測試“陷阱”：插排上的小紅燈、接線方式的選擇、量程檔位的設定...這些細節影響著你的測試結果是否真實可信。

測試前提

要保證測試設備的精度，需從以下三個方面考慮：

1、分辨率：測量的“放大鏡”

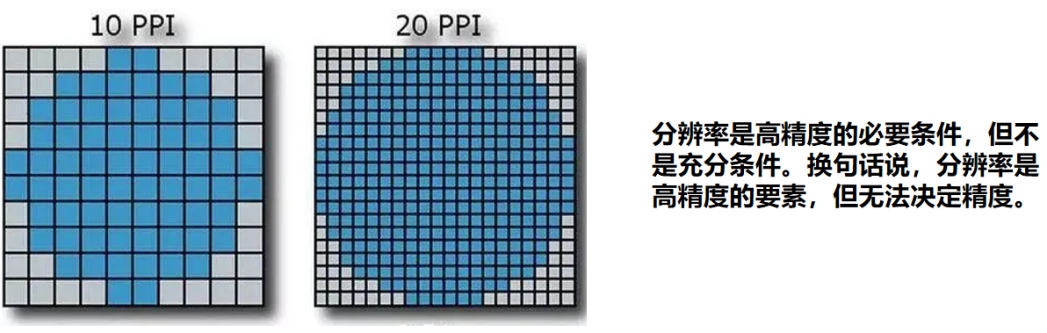

分辨率決定了設備對模擬信號的“分辨能力”，我們用它來量化刻度。在14bit分辨率下，刻度數量為21?即16384個，最小測量刻度為當前量程的1/16384。分辨率可以設置得很高，但基于實際需求與生產環境綜合考慮，選擇合適的值才是妥當的。分辨率是高精度的必要條件，但不是充分條件——它是高精度的要素，但無法決定精度。

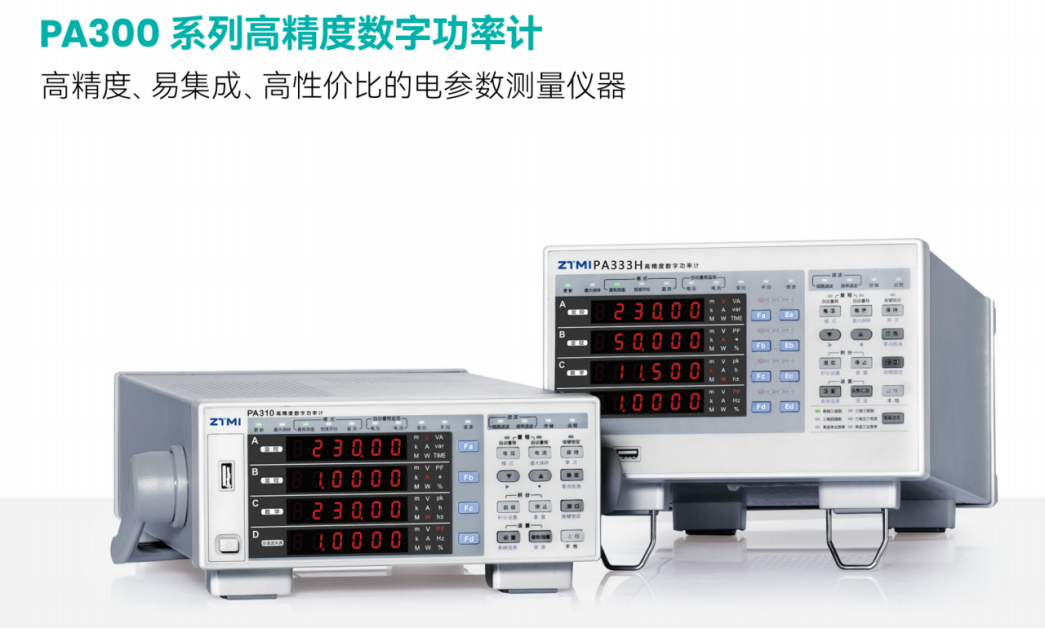

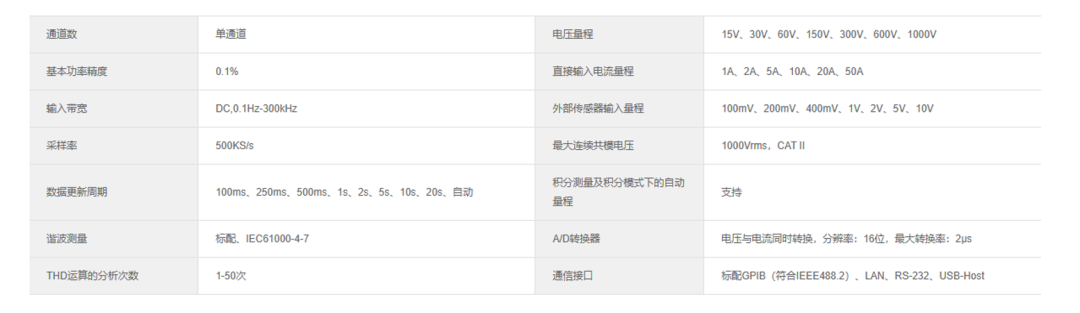

2、測量準確度：真正的“精度指標”測量準確度即狹義上講的精度。以致遠儀器PA310H為例：基本精度 = 0.1%讀數 + 0.05%量程。

實際計算示例：當前電壓量程設定為150V，輸入50Hz、100V信號時，誤差值為±(150V × 0.05% + 100V × 0.1%) = ±0.175V。當測量值與真實值差距在0.175V之內時，便可認為符合精度要求。
3、校準：精度的“守護神”在致遠儀器生產校準管理系統的管理下，設備從生產、組裝到出貨必須完成生產測試和校準兩個關鍵流程。生產測試驗證設備基本功能是否正常；校準流程則在特定環境下驗證設備并計算校準系數，保證測量精度。致遠儀器依托強大的計量校準實驗室，校準過程中涉及的所有參考物質必須經過校準或第三方標定，且僅限在有效期內使用，以保證設備精度的溯源性。

實戰測試：避開這些常見陷阱

1、量程選擇不當

待機功耗測試時負載電流很小，通常在mA級別。要正確測試mA級電流，不僅對儀器基本精度有要求，對電流量程檔位選擇也有很高要求。

以致遠儀器PA系列功率計為例，精度誤差為“0.1%讀數精度 + 0.05%量程精度”。讀數精度由機器本身性能決定，而量程精度帶來的誤差隨我們選擇的量程大小而變化。

2、外部干擾源引入待機功耗電流很小，實際測試容易引入干擾。最常見的錯誤是使用帶指示燈的插排，插排上的小紅燈會產生微小電流，對mA級待機電流測試造成較大誤差。因此測試時要格外注意，同時選擇干擾較小的場所進行測試，否則會引起不確定誤差。

3、U、I的取點位置

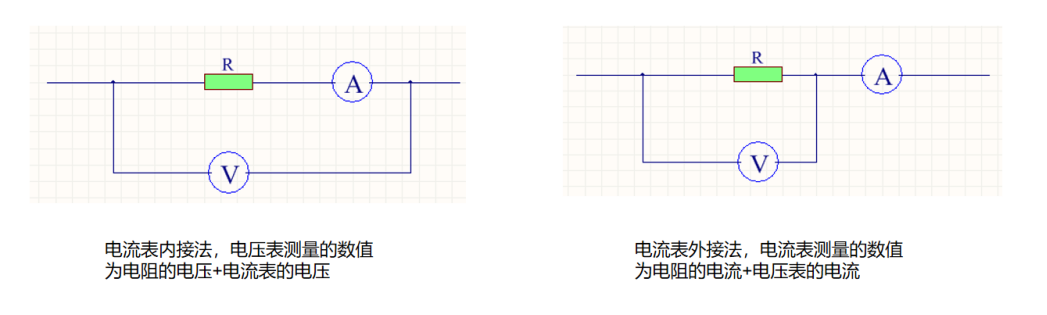

由于電流表內接法和外接法的差異，會影響測量準確性，需要根據實際情況選擇正確方式。

內接法：電壓表測量值 = 負載電壓 + 電流表壓降

外接法：電流表測量值 = 負載電流 + 電壓表分流

功率計輸入阻抗約2MΩ，在220V市電下，流過電壓測量端的電流為0.11mA。對于mA級的待機電流，這個分流誤差不可忽視，因此需要選擇電流表內接法。

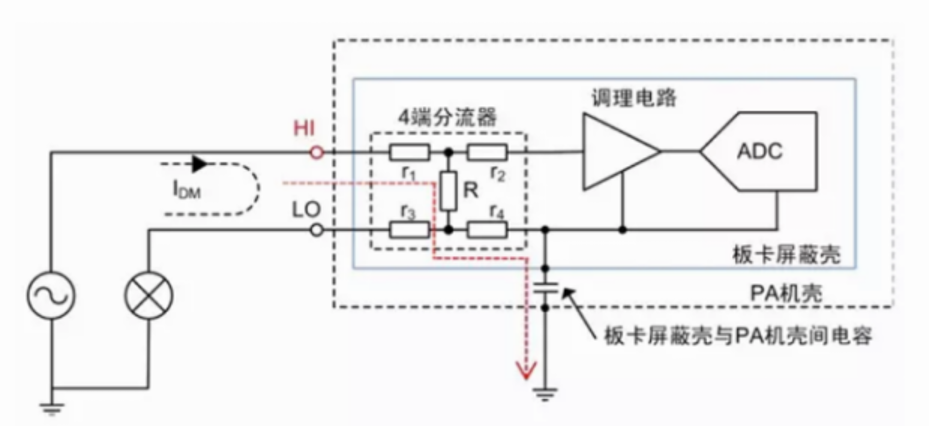

4、電流通道接入位置電流串在L線或N線也會影響精度。設備內部板卡屏蔽殼與機殼間存在雜散電容（空間中兩個絕緣導體存在電容），若電流通道接入高端，會產生泄漏電流（圖中紅色標記線）。因此電流測量輸入應串在共模電壓較低的地方（低端）。

測試檢查清單

為確保待機功耗測試的準確性，需要盡量滿足以下條件：設備選擇：精度高、量程小的設備；環境要求：避免使用帶負載的插排和干擾源；接線方式：采用電流表內接法；通道位置：電流串接在N線（低端）。

總結

待機功耗測試看似簡單，實則處處有學問。每個細節的疏忽都可能導致測試結果失真，影響產品的能效評估和合規性判定。掌握正確的測試方法，選擇合適的測試設備，讓每一次測量都更加可信、更有價值。
