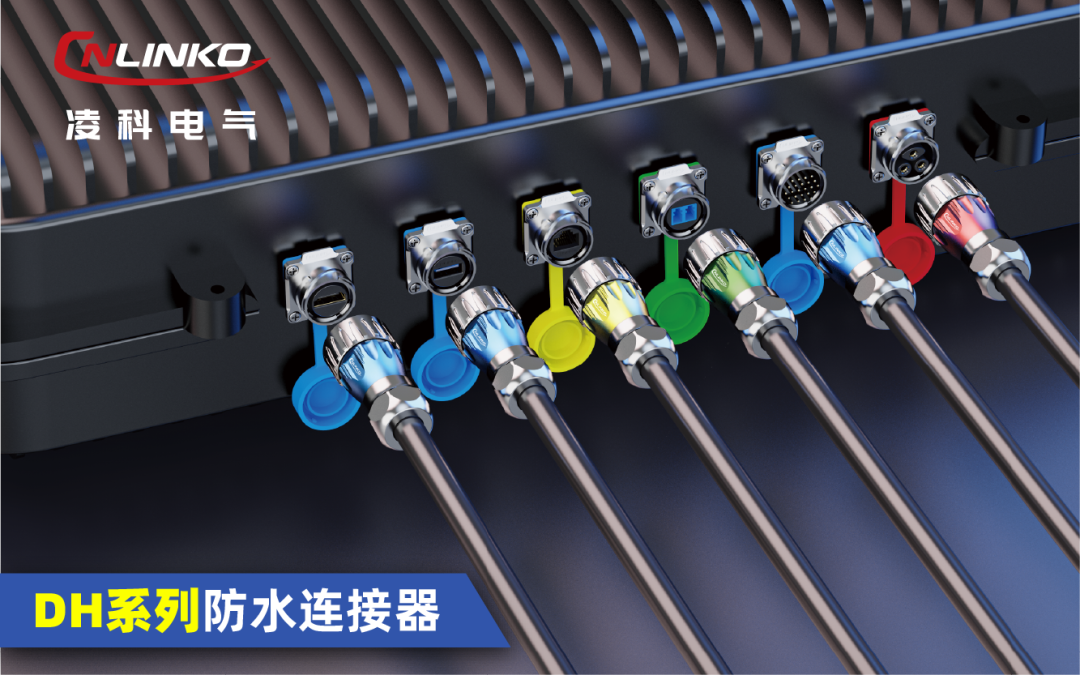

DH系列連接器

DH系列連接器是凌科自主研發的全金屬款工業連接器，具備如下特點：

①螺旋卡口連接+三點鎖定，連接更穩固

②IP68/IPX9K旗艦級防水

③耐高低溫：-40℃~+120℃

④全金屬外殼，更抗振抗沖擊

⑤單孔直式插座，四孔法蘭座，線對線多種安裝方式可選

⑥涵蓋多PIN針類 、RJ45、光纖、USB、HDMI等全面類型

01

拆解成品

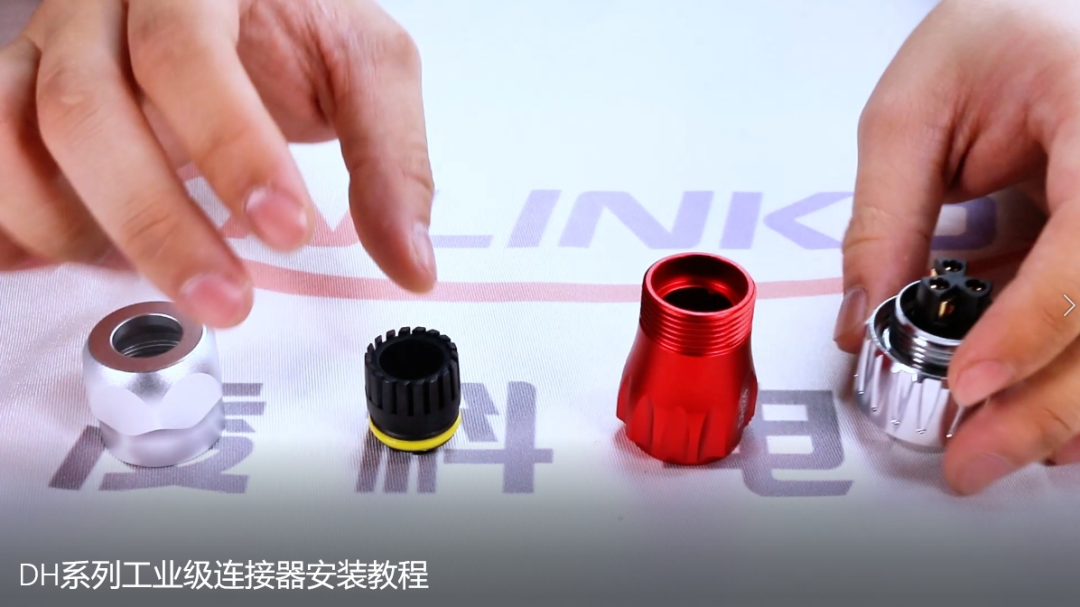

取出DH系列連接器成品，對連接器的插頭先進行拆解：螺帽，外殼組合件，模塊組合件等。

此圖為鎖線款拆解（焊接款類似）

02

穿線操作

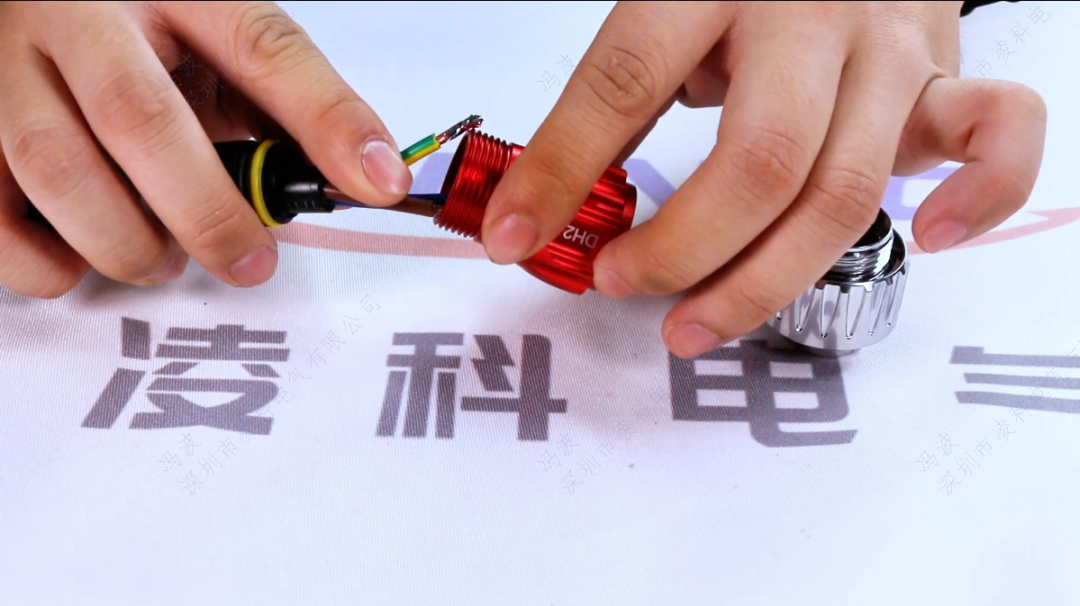

將線纜穿過螺帽、外殼組合件，然后抵達模塊組合件處。

此圖為鎖線款拆解（焊接款類似）

03

接線操作

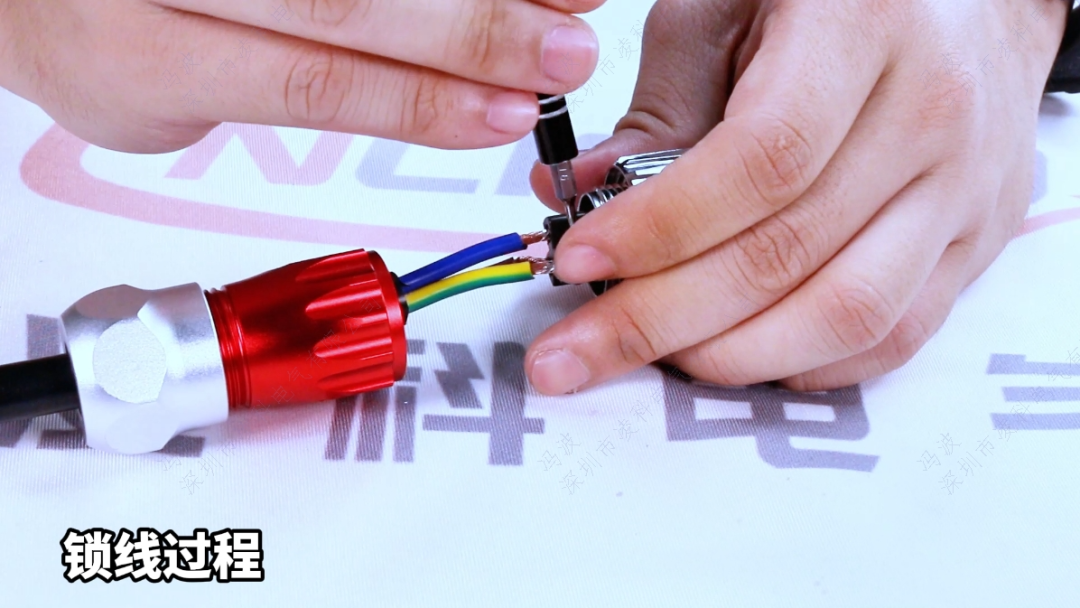

①鎖線款接線：將線纜插入安裝位，用對應的螺絲刀將螺絲擰緊即可。

②焊接款接線：

使用電烙鐵和焊錫按照對應的線纜分別進行焊接（焊接前接頭處套上熱縮管），上面標有數字，用戶可自行定義每根線束與連接器焊杯處數字的對應關系。

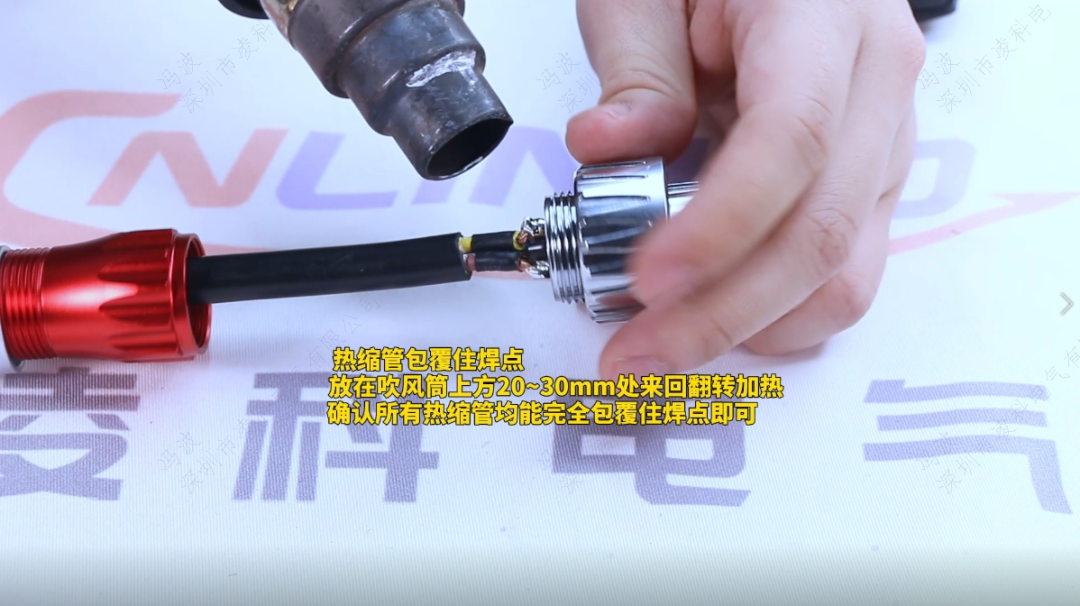

焊接完畢后，用熱風機加熱熱縮管，貼附焊好的焊點。

04

組裝插頭

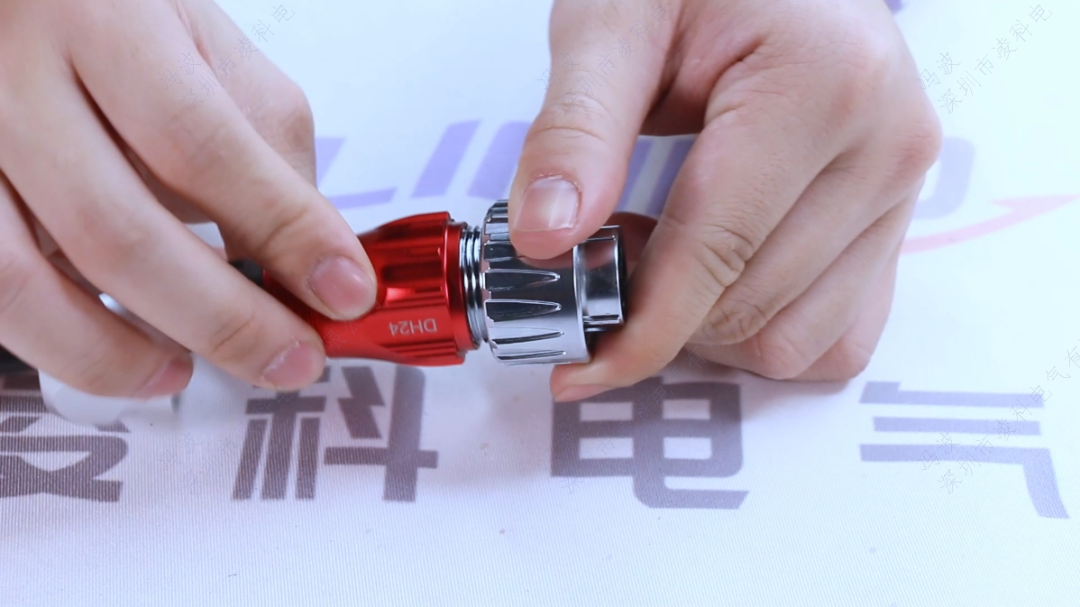

①將插頭各組件依序再預裝好。

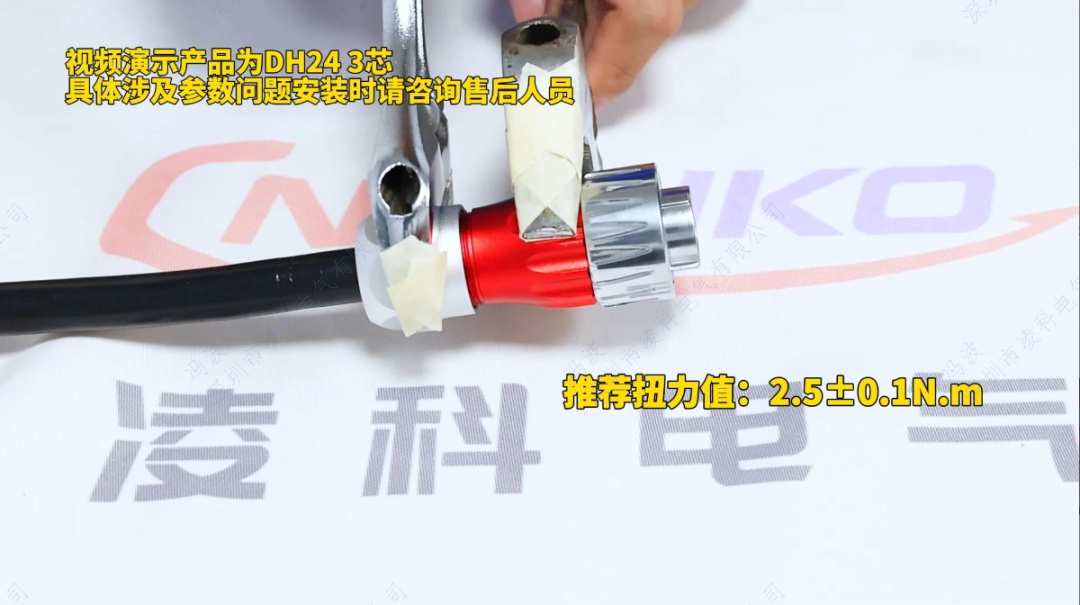

②使用扳手工具協助將其裝配緊固。

05

插座安裝

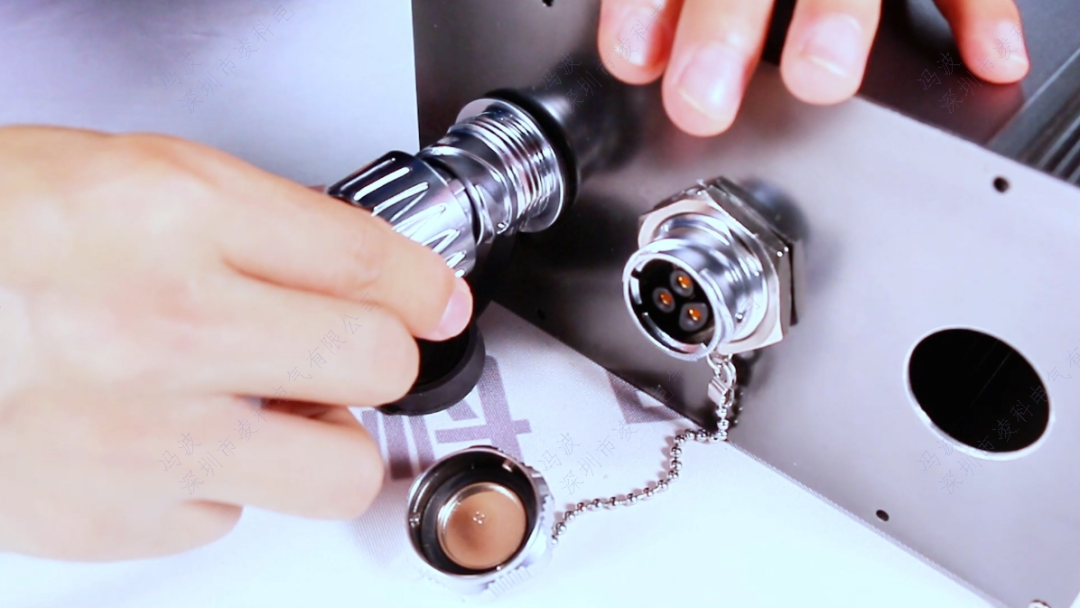

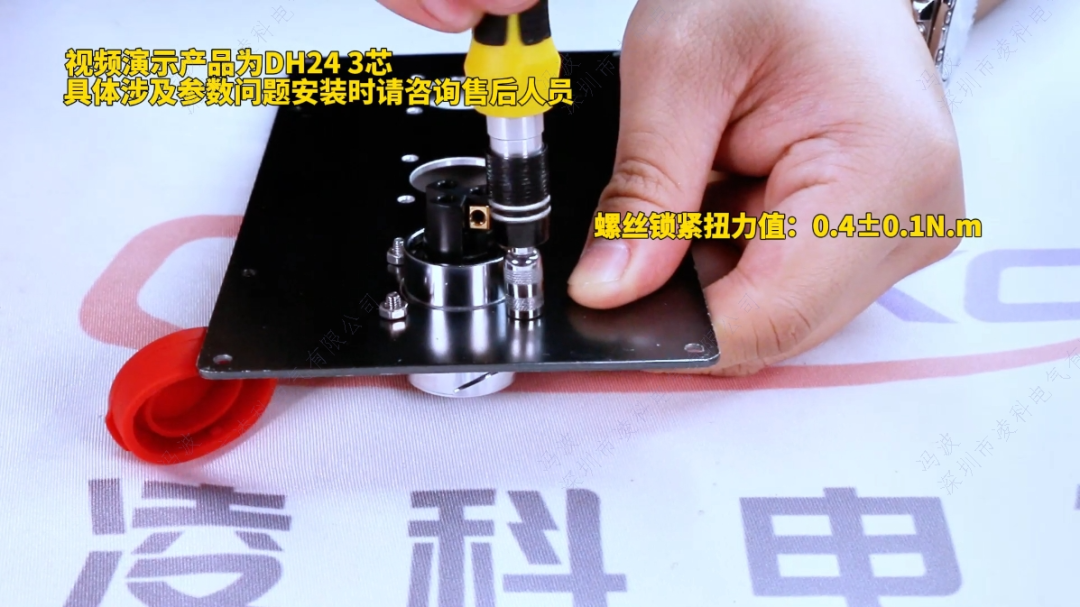

將插座固裝在設備面板上（部分會用到螺絲刀）。

06

互連對裝

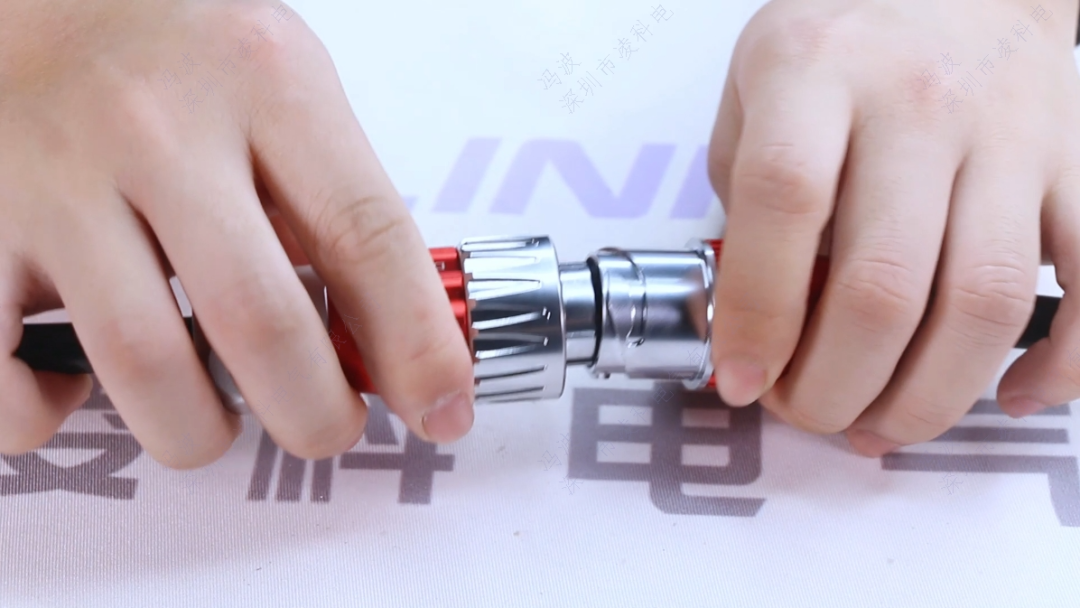

將插頭按照正確的插接方向旋轉連接，待旋緊牢固后，連接器的整個安裝過程即告完成。

線對線連接方式的款型，連接操作基本一致。

①安裝中扭緊扭力值：2.5±0.1N·m；螺絲鎖緊扭力值：0.4±0.1N·m；

②鎖螺絲款：外皮剝線尺寸：22±1mm；芯線剝線尺寸6.5-7mm；

③焊接款：外皮剝線尺寸：25±1mm；芯線剝線尺寸5-5.5mm；

④焊線剝芯過程中勿破壞導體；

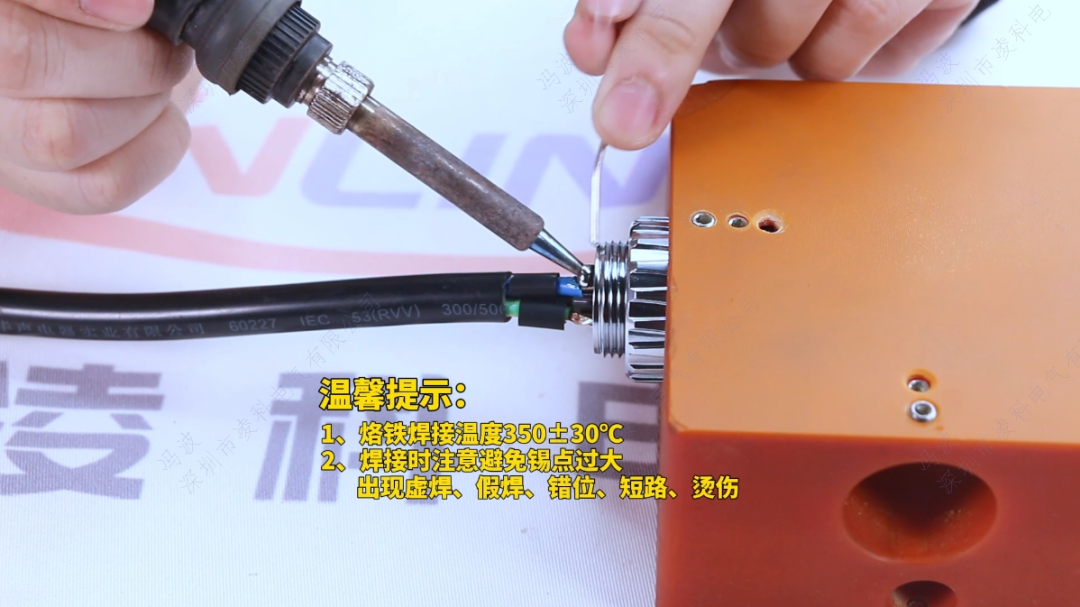

⑤嚴格遵循焊接規范，烙鐵焊接溫度建議是350±30℃，時長3-6S；

⑥焊接時，注意避免錫點過大以及出現虛焊、錯位、短路等情況。
