LM284x-Q1 SIMPLE SWITCHER? 器件是 PWM DC/DC 降壓（降壓）穩壓器。這些器件的輸入范圍為 4.5 V 至 42 V，適用于各種應用，例如來自非穩壓電源的電源調節。他們的 R 值較低 DSON 系列 （0.9-Ω 典型值）內部開關，可實現最高效率（典型值為 85%）。工作頻率固定為 550 kHz（X 選項）和 1.25 MHz（Y 選項），允許使用小型外部元件，同時仍然能夠實現低輸出電壓紋波。軟啟動可以使用帶有外部 RC 電路的關斷 （SHDN） 引腳來實現，允許用戶根據特定應用定制軟啟動時間。
*附件：lm2840-q1.pdf

LM2840-Q1 針對高達 100mA 的負載電流進行了優化，LM2841-Q1 針對高達 300mA 的負載電流進行了優化，LM2842-Q1 針對高達 600mA 的負載電流進行了優化。它們都具有 0.765 V 的標稱反饋電壓。

其他功能包括：熱關斷、V在欠壓鎖定和柵極驅動欠壓鎖定。LM284x-Q1 采用扁平 SOT-6L 封裝。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 輸入電壓 4.5 V 至 42 V
• 輸出電流選項為 100 mA、300 mA 和 600 mA
• 反饋引腳電壓為 0.765 V
• 550kHz （X） 或 1.25MHz （Y） 開關頻率
• 低電平關斷 I Q ：16μA（典型值）
• 短路保護
• 內部補償
• 軟啟動電路
• 整體解決方案尺寸小（SOT-6L 封裝）

參數

方框圖

?1. 產品概述?
LM284x-Q1是德州儀器（TI）推出的汽車級SIMPLE SWITCHER?系列非同步降壓DC/DC轉換器，包含三款型號：

• ?LM2840-Q1?：最大輸出電流100 mA
• ?LM2841-Q1?：最大輸出電流300 mA
• ?LM2842-Q1?：最大輸出電流600 mA

?2. 關鍵特性?

• ?寬輸入電壓范圍?：4.5 V至42 V
• ?開關頻率選項?：550 kHz（X版本）或1.25 MHz（Y版本）
• ?高集成度?：內置MOSFET（RDSON典型值0.9 Ω）、軟啟動、熱關斷保護
• ?低功耗?：關斷模式下靜態電流僅16 μA（典型值）
• ?汽車級認證?：符合AEC-Q100 Grade 1標準（-40°C至+125°C）

?3. 典型應用場景?

• 汽車ADAS攝像頭供電
• 車載無線充電模塊
• 車身控制及照明系統

?4. 設計要點?

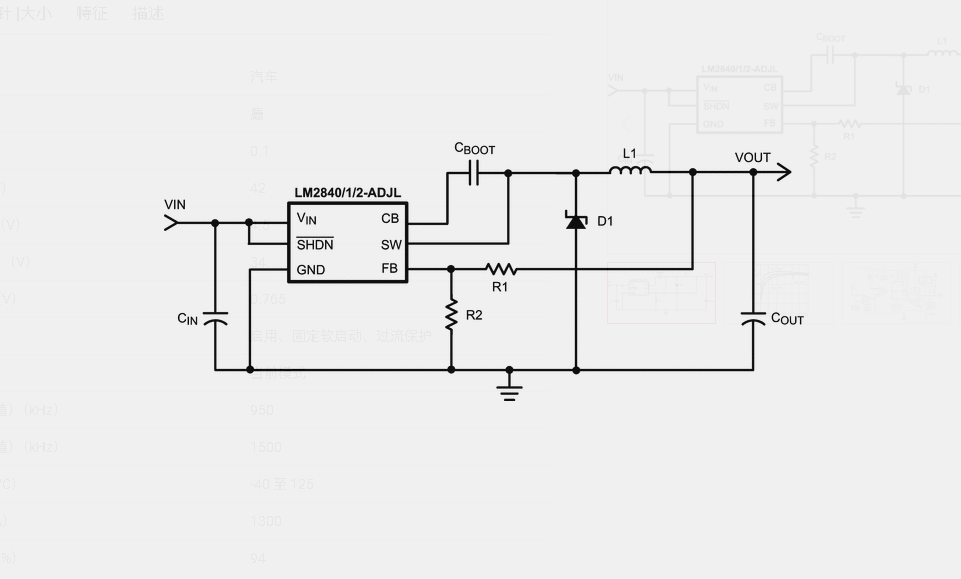

• ?輸出電壓設置?：通過外部電阻分壓器調節，公式為VOUT = 0.765 V × (1 + R1/R2)
• ?電感選擇?：推薦10–22 μH，電流需滿足峰值負載需求
• ?輸入/輸出電容?：低ESR陶瓷電容（CIN 2.2–10 μF，COUT 22–100 μF）
• ?布局建議?：縮短功率路徑（SW引腳至電感）、反饋網絡遠離噪聲源

?5. 保護功能?

• 輸入欠壓鎖定（UVLO）
• 過流保護（逐周期限流）
• 熱關斷（閾值175°C）

?6. 封裝與訂購信息?

• ?封裝?：SOT-6L（1.6 mm × 2.9 mm）
• 后綴標識：X（550 kHz）、Y（1.25 MHz）
