LM284x SIMPLE SWITCHER? 器件是 PWM DC/DC 降壓（降壓）穩壓器。這些器件的輸入范圍為 4.5 V 至 42 V，適用于各種應用，例如來自非穩壓電源的電源調節。他們的 R 值較低 DSON 系列 （0.9-Ω 典型值）內部開關，可實現最高效率（典型值為 85%）。工作頻率固定為 550 kHz（X 選項）和 1.25 MHz（Y 選項），允許使用小型外部元件，同時仍然能夠實現低輸出電壓紋波。軟啟動可以使用帶有外部 RC 電路的關斷 （SHDN） 引腳來實現，允許用戶根據特定應用定制軟啟動時間。
*附件：lm2842.pdf

LM2840 針對高達 100mA 的負載電流進行了優化，LM2841 針對高達 300mA 的負載電流進行了優化，LM2842 針對高達 600mA 的負載電流進行了優化。它們都具有 0.765 V 的標稱反饋電壓。

其他功能包括：熱關斷、V在欠壓鎖定和柵極驅動欠壓鎖定。LM284x 采用扁平 SOT-6L 封裝。

特性

• 輸入電壓 4.5 V 至 42 V
• 輸出電流選項為 100 mA、300 mA 和 600 mA
• 反饋引腳電壓為 0.765 V
• 550kHz （X） 或 1.25MHz （Y） 開關頻率
• 低電平關斷 I Q ：16μA（典型值）
• 短路保護
• 內部補償
• 軟啟動電路
• 整體解決方案尺寸小（SOT-6L 封裝）

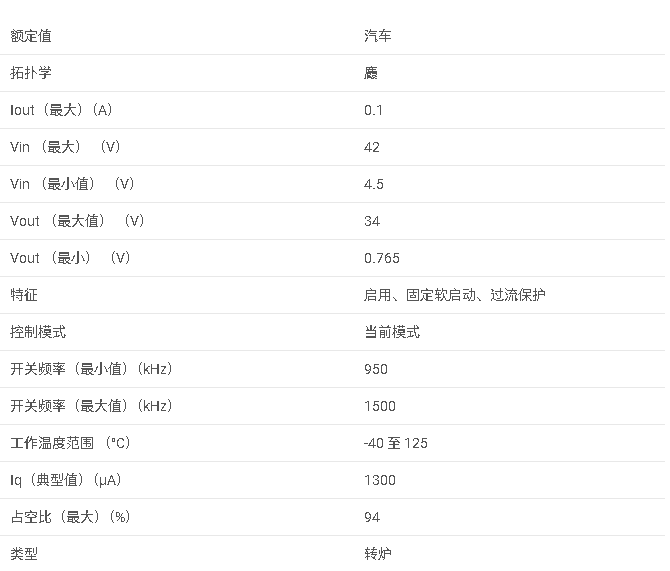

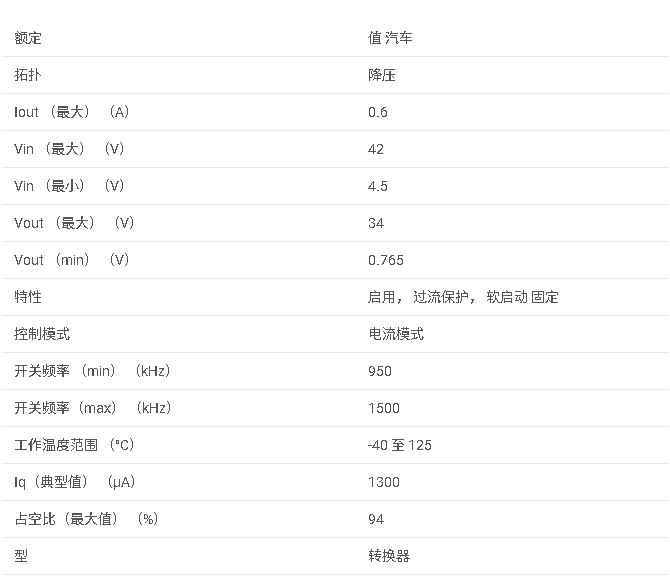

參數

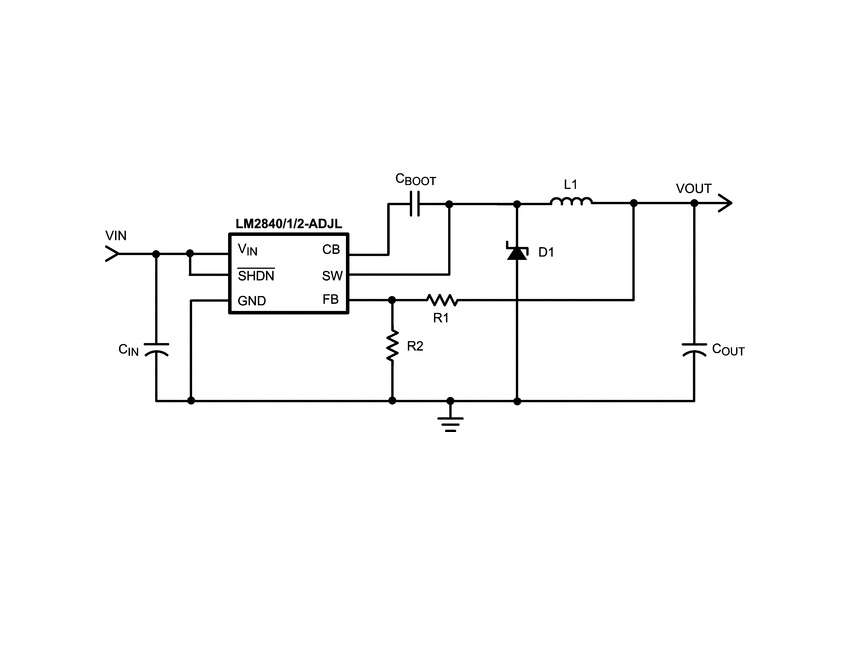

方框圖

?1. 產品概述?

• 型號：LM2840（100mA）、LM2841（300mA）、LM2842（600mA）
• 類型：非同步PWM降壓轉換器
• 輸入電壓范圍：4.5V至42V
• 反饋基準電壓：0.765V
• 開關頻率：550kHz（X版本）或1.25MHz（Y版本）

?2. 關鍵特性?

• 高效率（典型值85%）
• 低靜態電流（16μA典型值）
• 內置短路保護、熱關斷
• 軟啟動功能
• SOT-6L小型封裝（1.6mm×2.9mm）

?3. 典型應用?

• 電池供電設備
• 工業分布式電源
• 便攜式媒體播放器
• 手持儀器

?4. 功能框圖?
包含誤差放大器、PWM比較器、電流限制、UVLO保護、熱關斷等模塊。

?5. 引腳功能?

• CB：開關管柵極偏置
• GND：地
• FB：反饋（通過電阻分壓器設置輸出電壓）
• SHDN：邏輯電平關斷控制
• VIN：電源輸入
• SW：功率開關輸出

?6. 設計要點?

• 輸出電壓設置：VOUT = 0.765V × (1 + R1/R2)
• 電感選擇：建議10-22μH（根據負載電流）
• 輸入電容：2.2-10μF低ESR陶瓷電容
• 輸出電容：22-100μF低ESR電容
• 布局建議：關鍵路徑短走線，反饋網絡遠離電感

?7. 保護功能?

• 熱關斷（175°C觸發）
• 輸入欠壓鎖定（UVLO）
• 柵極驅動欠壓保護
• 逐周期電流限制

?8. 封裝信息?
提供SOT-23-6封裝，符合RoHS標準，MSL等級1（260°C回流焊）

文檔還包含詳細的電氣特性參數、典型應用電路、效率曲線、布局示例以及WEBENCH?在線設計工具支持信息。
