基于HT1621B段式液晶模塊的驅動應用設計

電子設計 ? 來源:網絡整理 ? 作者:工程師1 ? 2018-05-25 03:48 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

段式液晶由于其功耗低、價格便宜在很多家電中得到廣泛的應用,其驅動其實并不復雜,大多是情況下都是用HT1621B進行驅動。

HT1621是128 點內存映象和多功能的LCD驅動器HT1621 的軟件配置特性使它適用于多種LCD應用場合包括LCD模塊和顯示子系統用于連接主控制器和HT1621的管腳只有4 或5 條HT1621 還有一個節電命令用于降低系統功耗。

在使用HT1621進行驅動時,首先得根據訂做的液晶進行原理設置。驅動液晶實際上就是往HT1621的內部寄存器中寫數據,至于數據如何去驅動液晶我們可以不去理會它。下面也一款訂做的液晶為例進行說明:

資源分配如下,3個數碼管每個數碼管由7段組成,還有3個風速圖標,4個溫度圖標和一個冒號圖標。

我們知道HT1621是由4個COM口和18個Seg接口構成,COM口的連接和簡單,直接對應連接即可,而Seg可以根據你的PCB布局、連線的方便等進行選擇性連接。

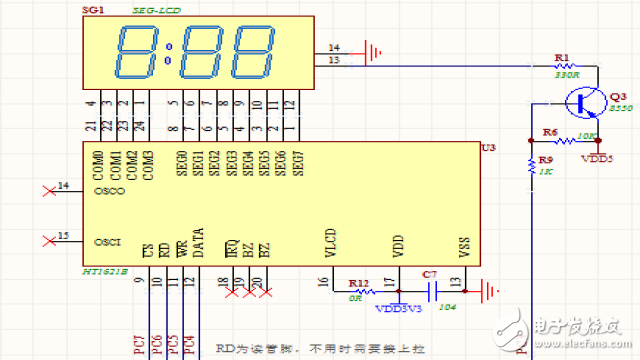

在這里我們可以COM口對應連接,Seg端口按照順序連接5~12腳,得到的圖紙如下:


有了這個原理圖,后面我們就可以設計驅動程序了,在設計驅動程序之前,必須認識到一個問題,段式液晶是由很多段或者圖標、點構成,從而構成的顯示圖 案。而這些多、圖標、點都是由HT1621的寄存器中的位組成的,所以,如果驅動程序按照位進行控制,將給我很大的方便和靈活。

但是我們知道,除了C51提供位操作為,其他單片機并不提供位操作的定義方式,但是,基本上所有的編譯器都提供位段的定義方式,所以下面我們將使用位段進行定義:

由原理圖和液晶資料我們可以看出,Seg0對應第一個數碼管的F、G、E三段,Seg1對應第一個數碼管的A、B、C、D四段。而第二個數碼管和第三個數碼 管的每一段順序與第一個相同。所以,我們可以使用與第一個數碼管相同的結構體進行三個數碼管的定義,當然有時候每個數碼管的每一段順序并不一定相同,這個 是由段式液晶在設計時的走線確定的。如果每一個數碼的順序不同,我們就得分別定義其結構體了。

typedef union

{

struct

{

u8 DA : 1; //

u8 DB : 1; //

u8 DC : 1; //

u8 DD : 1; //

u8 Rcv : 4; //

} BtL;

struct

{ //

u8 DF : 1; //

u8 DG : 1;

u8 DE : 1; //

u8 DO : 1; //

u8 Rcv : 4; //

} BtH;

} HTB_SEG;

在這里,我們把同一個數碼管的7段定義在一個結構體中,如果使用F、G、E三個段式,我們使用BtH這個變量,如果使用A、B、C、D四段時,我們使用 BtL這個變量。當然,我們也可以把這兩個分開定義。由于第二個數碼管多了個冒號,同樣把其放入BtH變量中,第一個和第三個數碼管中沒有使用這個位,不 用即可。

typedef union

{

struct

{

u8 K1 : 1; //

u8 K2 : 1; //

u8 K3 : 1; //

u8 Rcv : 5; //

} BtL;

struct

{

u8 K7 : 1; //

u8 K6 : 1; //

u8 K5 : 1; //

u8 K4 : 1; //

u8 Rcv : 4; //

} BtH;

} HTB_ICN;

用同樣的方法定義剩余的圖標,獲得上面的結構體。由此我們看出,每個寄存器實際上只使用了前面4個位,后面的4個位沒有使用,保留。

typedef struct

{

HTB_SEG Seg0;

HTB_SEG Seg1;

HTB_SEG Seg2;

HTB_SEG Seg3;

HTB_SEG Seg4;

HTB_SEG Seg5;

HTB_ICN Seg6;

HTB_ICN Seg7;

} HTB_RAM;

HTB_RAM HTBRam;

最后我們把使用的8個寄存器分別使用上面的結構體變量進行定義,前面6個為數碼管,后面2個為圖標。有了這個結構體,后面定義一個變量用于操作每個數碼管。

數碼管顯示驅動如下,從0~9通過控制每一段形成字符:

/**************************************************************************************

* FunctionName : HTB_SegVal()

* Description : 數碼管填值

* EntryParameter : None

* ReturnValue : None

**************************************************************************************/

void HTB_SegVal(HTB_SEG *pSg1, HTB_SEG *pSg2, u8 dat)

{

switch (dat)

{

case 0: pSg2-》BtL.DA = 1; pSg2-》BtL.DB = 1; pSg2-》BtL.DC = 1; pSg2-》BtL.DD = 1;

pSg1-》BtH.DE = 1; pSg1-》BtH.DF = 1; pSg1-》BtH.DG = 0; break;

case 1: pSg2-》BtL.DA = 0; pSg2-》BtL.DB = 1; pSg2-》BtL.DC = 1; pSg2-》BtL.DD = 0;

pSg1-》BtH.DE = 0; pSg1-》BtH.DF = 0; pSg1-》BtH.DG = 0; break;

case 2: pSg2-》BtL.DA = 1; pSg2-》BtL.DB = 1; pSg2-》BtL.DC = 0; pSg2-》BtL.DD = 1;

pSg1-》BtH.DE = 1; pSg1-》BtH.DF = 0; pSg1-》BtH.DG = 1; break;

case 3: pSg2-》BtL.DA = 1; pSg2-》BtL.DB = 1; pSg2-》BtL.DC = 1; pSg2-》BtL.DD = 1;

pSg1-》BtH.DE = 0; pSg1-》BtH.DF = 0; pSg1-》BtH.DG = 1; break;

case 4: pSg2-》BtL.DA = 0; pSg2-》BtL.DB = 1; pSg2-》BtL.DC = 1; pSg2-》BtL.DD = 0;

pSg1-》BtH.DE = 0; pSg1-》BtH.DF = 1; pSg1-》BtH.DG = 1; break;

case 5: pSg2-》BtL.DA = 1; pSg2-》BtL.DB = 0; pSg2-》BtL.DC = 1; pSg2-》BtL.DD = 1;

pSg1-》BtH.DE = 0; pSg1-》BtH.DF = 1; pSg1-》BtH.DG = 1; break;

case 6: pSg2-》BtL.DA = 1; pSg2-》BtL.DB = 0; pSg2-》BtL.DC = 1; pSg2-》BtL.DD = 1;

pSg1-》BtH.DE = 1; pSg1-》BtH.DF = 1; pSg1-》BtH.DG = 1; break;

case 7: pSg2-》BtL.DA = 1; pSg2-》BtL.DB = 1; pSg2-》BtL.DC = 1; pSg2-》BtL.DD = 0;

pSg1-》BtH.DE = 0; pSg1-》BtH.DF = 0; pSg1-》BtH.DG = 0; break;

case 8: pSg2-》BtL.DA = 1; pSg2-》BtL.DB = 1; pSg2-》BtL.DC = 1; pSg2-》BtL.DD = 1;

pSg1-》BtH.DE = 1; pSg1-》BtH.DF = 1; pSg1-》BtH.DG = 1; break;

case 9: pSg2-》BtL.DA = 1; pSg2-》BtL.DB = 1; pSg2-》BtL.DC = 1; pSg2-》BtL.DD = 1;

pSg1-》BtH.DE = 0; pSg1-》BtH.DF = 1; pSg1-》BtH.DG = 1; break;

case 0: pSg2-》BtL.DA = 0; pSg2-》BtL.DB = 0; pSg2-》BtL.DC = 0; pSg2-》BtL.DD = 0;

pSg1-》BtH.DE = 0; pSg1-》BtH.DF = 0; pSg1-》BtH.DG = 0; break;

default:break;

}

}

/**************************************************************************************

* FunctionName : HTBColon()

* Description : 冒號

* EntryParameter : None

* ReturnValue : None

**************************************************************************************/

void HTBColon(OS_SWT swt)

{

HTBRam.Seg2.BtH.DO = (swt 》 0) ? 1 : 0;

}

/**************************************************************************************

* FunctionName : HTBTemStl()

* Description : 溫度

* EntryParameter : None

* ReturnValue : None

**************************************************************************************/

void HTBTemStl(u8 stl)

{

HTBRam.Seg7.BtH.K4 = 0;

HTBRam.Seg7.BtH.K5 = 0;

HTBRam.Seg7.BtH.K6 = 0;

HTBRam.Seg7.BtH.K7 = 0;

switch (stl)

{

case 0: HTBRam.Seg7.BtH.K4 = 1; break;

case 1: HTBRam.Seg7.BtH.K5 = 1; break;

case 2: HTBRam.Seg7.BtH.K6 = 1; break;

case 3: HTBRam.Seg7.BtH.K7 = 1; break;

default : break;

}

}

/**************************************************************************************

* FunctionName : HTBWndStl()

* Description : 風速

* EntryParameter : None

* ReturnValue : None

**************************************************************************************/

void HTBWndStl(u8 stl)

{

HTBRam.Seg6.BtL.K1 = 0;

HTBRam.Seg6.BtL.K2 = 0;

HTBRam.Seg6.BtL.K3 = 0;

switch (stl)

{

case 0: HTBRam.Seg6.BtL.K3 = 1; break;

case 1: HTBRam.Seg6.BtL.K2 = 1; break;

case 2: HTBRam.Seg6.BtL.K1 = 1; break;

default : break;

}

}

圖標的驅動如上,其實就是根據需要修改每一個寄存器位,這個寄存器修改后,我們還必須得傳遞給HT1621更新顯示,才能真正實現顯示的驅動:

/**************************************************************************************

* FunctionName : HTB_SendBitMsb()

* Description : 發送發送多位[高位在前]

* EntryParameter : None

* ReturnValue : None

**************************************************************************************/

void HTB_SendBitMsb(u8 dat, u8 cnt)

{

for (u8 i=0; i {

(dat & 0x80) ? GPIO_WriteHigh(HTB_DT_PORT, HTB_DT_PIN) :

GPIO_WriteLow(HTB_DT_PORT, HTB_DT_PIN);

dat 《《= 1;

GPIO_WriteLow(HTB_WR_PORT, HTB_WR_PIN);

HTB_DelayUs(3);

GPIO_WriteHigh(HTB_WR_PORT, HTB_WR_PIN);

}

}

/**************************************************************************************

* FunctionName : HTB_SendBitLsb()

* Description : 發送多位[低位在前]

* EntryParameter : None

* ReturnValue : None

**************************************************************************************/

void HTB_SendBitLsb(u8 dat, u8 cnt)

{

for (u8 i=0; i {

(dat & 0x01) ? GPIO_WriteHigh(HTB_DT_PORT, HTB_DT_PIN) :

GPIO_WriteLow(HTB_DT_PORT, HTB_DT_PIN);

dat 》》= 1;

GPIO_WriteLow(HTB_WR_PORT, HTB_WR_PIN);

HTB_DelayUs(3);

GPIO_WriteHigh(HTB_WR_PORT, HTB_WR_PIN);

}

}

/**************************************************************************************

* FunctionName : HTB_SendCmd()

* Description : 發送命令

* EntryParameter : None

* ReturnValue : None

**************************************************************************************/

void HTB_SendCmd(u8 cmd)

{

GPIO_WriteLow(HTB_CS_PORT, HTB_CS_PIN);

HTB_SendBitMsb(0x80, 3); // 前面3位命令代碼

HTB_SendBitMsb(cmd, 9); // 后面10位: a5~a0[RAM地址]+d3~d0[RAM數據]

GPIO_WriteHigh(HTB_CS_PORT, HTB_CS_PIN);

}

/**************************************************************************************

* FunctionName : HTBSendNDat()

* Description : 發送N數據

* EntryParameter : None

* ReturnValue : None

**************************************************************************************/

void HTBSendNDat(u8 addr, u8 *pDat, u8 cnt, u8 bitNum)

{

GPIO_WriteLow(HTB_CS_PORT, HTB_CS_PIN);

HTB_SendBitMsb(0xA0, 3); // 前面3位命令代碼

HTB_SendBitMsb(addr《《2, 6); // a5~a0[RAM地址]

for (u8 i=0; i {

HTB_SendBitLsb(*pDat++, bitNum); // RAM數據

}

GPIO_WriteHigh(HTB_CS_PORT, HTB_CS_PIN);

}

上面的函數是通過按位傳遞的方式把數據發給HT1621,并不復雜,這里就不相信介紹了:

typedef enum

{

HTB_CMD_BIAS = 0x29, // 0B:0010 abXc -ab控制占空比,-c控制偏壓

HTB_CMD_SYSEN = 0x01, //

HTB_CMD_LCDOFF = 0x02, //

HTB_CMD_LCDON = 0x03, //

} HTB_CMD;

最后,我們可以看出,在修改了全局變量后,在把更新的數據傳遞給驅動芯片就可以了,非常簡單方便靈活,這個示例讓我們充分了解和使用位段進行位控制是非常方便。
