Texas Instruments bq51013C/bq51013C-Q1無線接收器Qi (WPC v2.0)兼容電源是單芯片、高級、靈活的二次側器件，適用于便攜式應用中的無線電源傳輸，可提供高達5W功率。bq51013C/bq51013C-Q1器件在集成符合無線電源聯盟 (WPC) Qi v2.0 通信協議所需的數字控制的同時提供接收器 (RX) 交流/直流電源轉換和調節。將bq500212A初級側控制器（或其他Qi發射器）和bq51013C/bq51013C-Q1相結合，可為無線電源解決方案提供完整的非接觸式電源傳輸系統。利用Qi v2.0協議規定了二次側到一次側的全局反饋，以控制功率傳輸過程。

數據手冊：

*附件：bq51013C-Q1數據表.pdf

*附件：bq51013C數據表.pdf

TI bq51013C/bq51013C-Q1集成了低電阻同步整流器、低壓差穩壓器(LDO)、數字控制以及精確的電壓和電流環路，以確保高效率和低功耗。

bq51013C-Q1器件符合汽車應用類AEC-Q100認證。

特性

• 符合汽車應用標準(bq51013C-Q1)
• 符合AEC-Q100標準，具有以下特性－器件溫度1級（-40°C至+125°C環境工作溫度范圍）
• 集成無線供電接收器解決方案
  • 整體AC-DC峰值效率：93%
  • 完全同步的整流器
  • 符合WPC v2.0標準的通信控制
  • 輸出電壓調節
  • 接收器線圈和輸出之間僅需IC
• 動態整流器控制，可改善負載瞬態響應
• 符合無線充電聯盟 (WPC) v2.0標準的［啟用了異物檢測 (FOD) 功能］高精度電流檢測
• 效率動態攀升優化了整個輸出范圍內的性能
• 自適應通信限制提高了通信的魯棒性
• 支持最大20V的輸入
• 低功率耗散整流器過壓鉗位 (VOVP = 15V)
• 熱關斷
• 多功能NTC和控制針腳，用于溫度監控、充電完成控制和故障主機控制

應用

• 符合WPC v2.0標準的接收器
• 被動進入被動啟動 (PEPS) 系統
• 超聲波智能探頭
• 手機和智能手機
• 耳機
• 手持式設備

無線電源系統概述

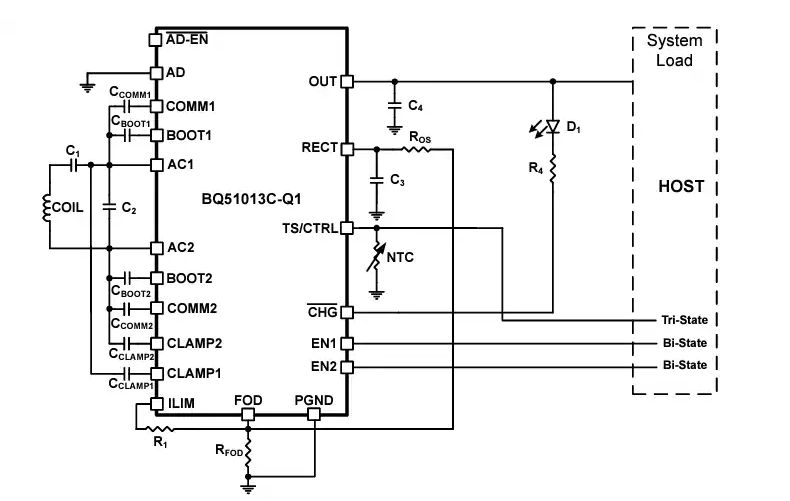

簡化原理圖
