Texas Instruments TXS0102V/TXS0102V-Q1 2位電平轉換電壓轉換器是雙向電壓電平轉換器，可在混合電壓系統之間建立數字開關兼容性。該設備使用兩個獨立的可配置電源軌。A端口支持1.65V至3.6V的工作電壓。它跟蹤VCCA 電源和B端口，同時支持2.3V至5.5V的工作電壓，并跟蹤VCCB 電源。該功能支持較高和較低的邏輯信號電平，并通過1.8V、2.5V、3.3V和5V電壓節點提供雙向轉換功能。

當輸出使能 (OE) 引腳為低電平時，所有I/O均進入高阻抗狀態，從而顯著降低電源靜態電流消耗。OE應通過下拉電阻接地，以在上電或斷電過程中使器件處于高阻狀態。驅動器的電流源能力決定了電阻器的最小值。Texas Instruments TXS0102V-Q1系列器件符合AEC-Q100汽車應用認證。

特性

• 無需方向控制信號
• 最大數據傳輸速率
  • 24 Mbps（推挽式）
  • 2 Mbps（開漏）
• 采用Texas Instruments NanoStar?集成電路封裝
• A端口支持1.65V至3.6V，B端口支持2.3V至5.5V (VCCA ≤ VCCB )
• VCC 隔離功能（如果任一端口的VCC 輸入位于接地端，則這兩個端口均處于高阻抗狀態）
• 無需電源排序（VCCA 或VCCB 均可先行升壓）
• Ioff 支持局部掉電模式運行
• 閂鎖性能超過100mA，符合JESD 78 II類規范要求
• 靜電放電保護超出JESD 22標準
  • A端口
    • 2000 V人體模型 (A114-B)
    • 500 V 充電器件模型(C101)
  • B端口
    • 5000 V人體模型 (A114-B)
    • 500 V 充電器件模型(C101)

應用

• ^I2C^ /SMBus
• UART
• GPIO

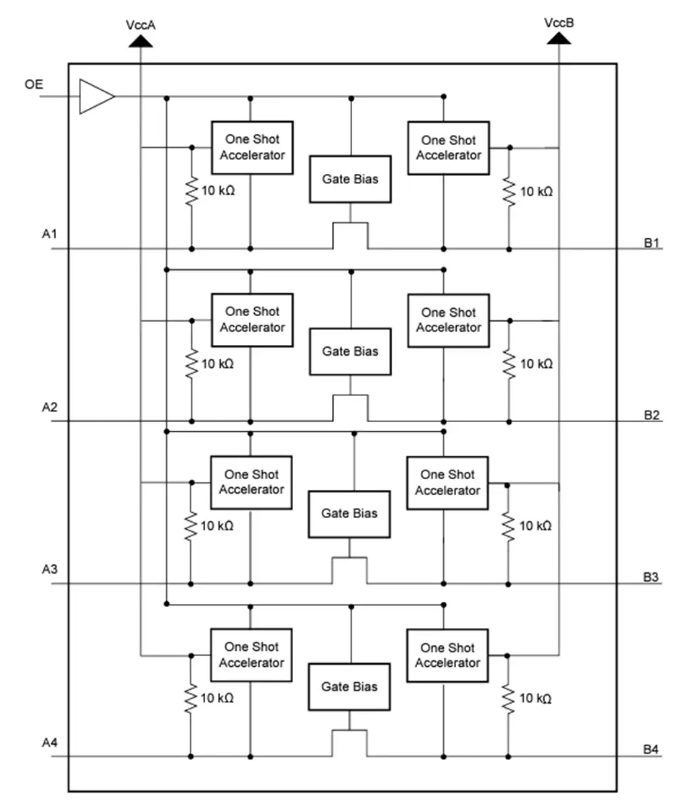

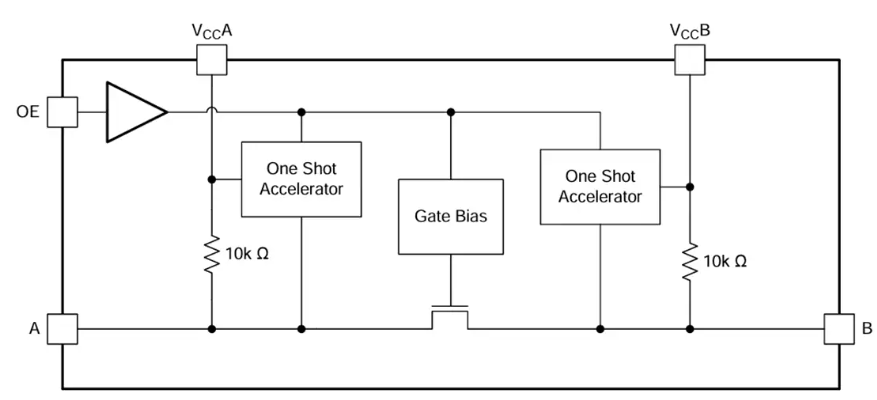

功能框圖
