談到nRF54L系列，22 nm工藝節點在降低功耗方面發揮了一定的作用，但功耗改進主要源于這無線 SoC/MCU的設計對系統級功耗的全面審慎處理。憑借積累了數十年的低功耗設計專業知識，Nordic Semiconductor工程師自始至終將低功耗放在首位，包括具有快速啟動時間的超低功耗振蕩器、專為低泄漏而設計的SRAM、更快的無線電升頻和切換，以及能夠在系統關閉（最深度休眠模式）下運行的全局RTC。我們的開發人員還專注于低功耗軟件，包括優化的驅動程序和無線協議棧。

本文簡介

本文將幫助你評測nRF54L系列的功耗。由于nRF54L系列是nRF52 系列的后續產品，我們將把它與nRF52840 SoC進行比較。與其他nRF52系列 SoC（包括廣受歡迎的nRF52832）比較，也會有類似的改進。nRF54L系列所有無線 SoC 都具有相同的功耗特性，由于各SoC的RAM大小不一，因此只有在保留多少RAM方面存在細微差別。這些信息還有助于將nRF54L系列與其他正在生產、出樣或計劃出樣的無線SoC/MCU進行比較。

我們將首先談談與MCU功能相關的改進，然后是無線電、低功耗藍牙和Matter。最后，我們將介紹如何輕松地進行功耗測量。

MCU改進

處理效率

nRF54L系列的CPU時鐘速率提高了一倍，達到 128 MHz，同時活動電流降低了21%，從3.3 mA降至2.6 mA。它還將處理效率大幅提高了62%（以 μA/MHz 計算）。這些改進對于計算密集型應用尤為有利，可以在更短的時間內完成更多處理，使得系統更快地進入休眠狀態，并降低平均電流消耗。

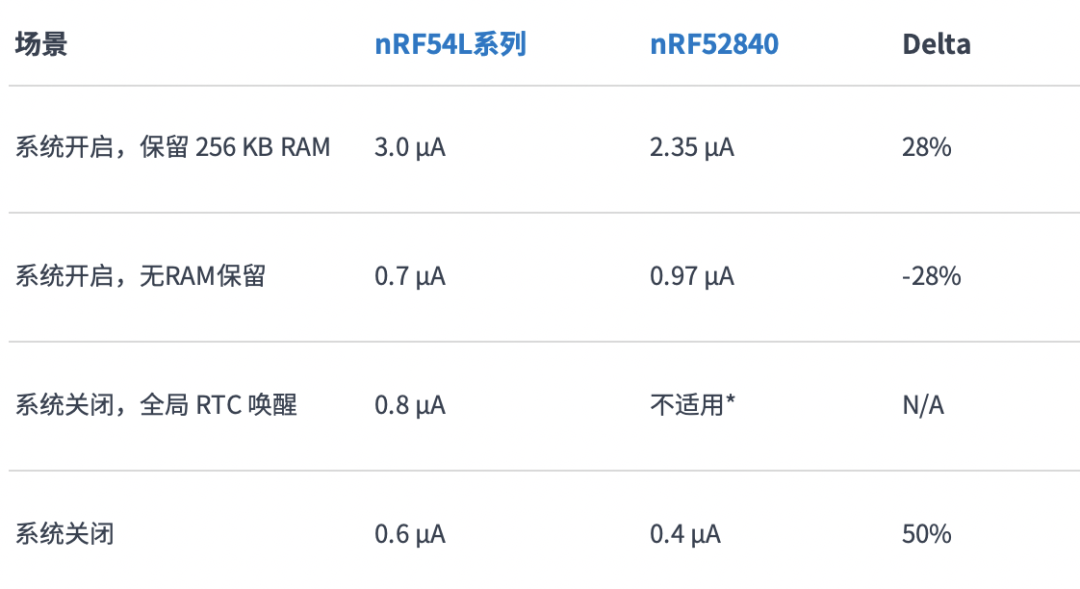

休眠

*對于nRF52840，在系統關閉時RTC不可用；而在系統開啟時RTC喚醒電流為1.5 μA。

雖然nRF54L系列在幾個關鍵場景中顯著降低了活動電流和空閑電流，但某些電流數值仍高于nRF52840。主要原因是與 22 nm 工藝節點相關的泄漏增加，在特定情況下會導致休眠電流略高。不過，nRF54L系列也引入了新的功能，如系統關閉時的全局 RTC，其電流低于 nRF52840 上的同類電流，并在更多的使用情況下實現更深度的休眠。

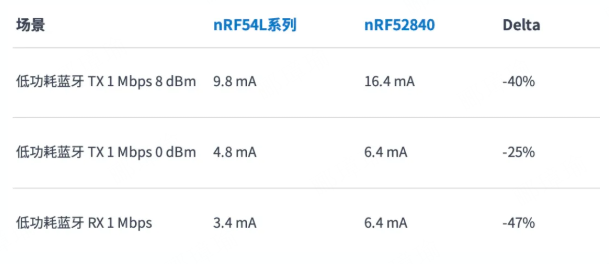

無線電改進

低功耗藍牙和Matter改進

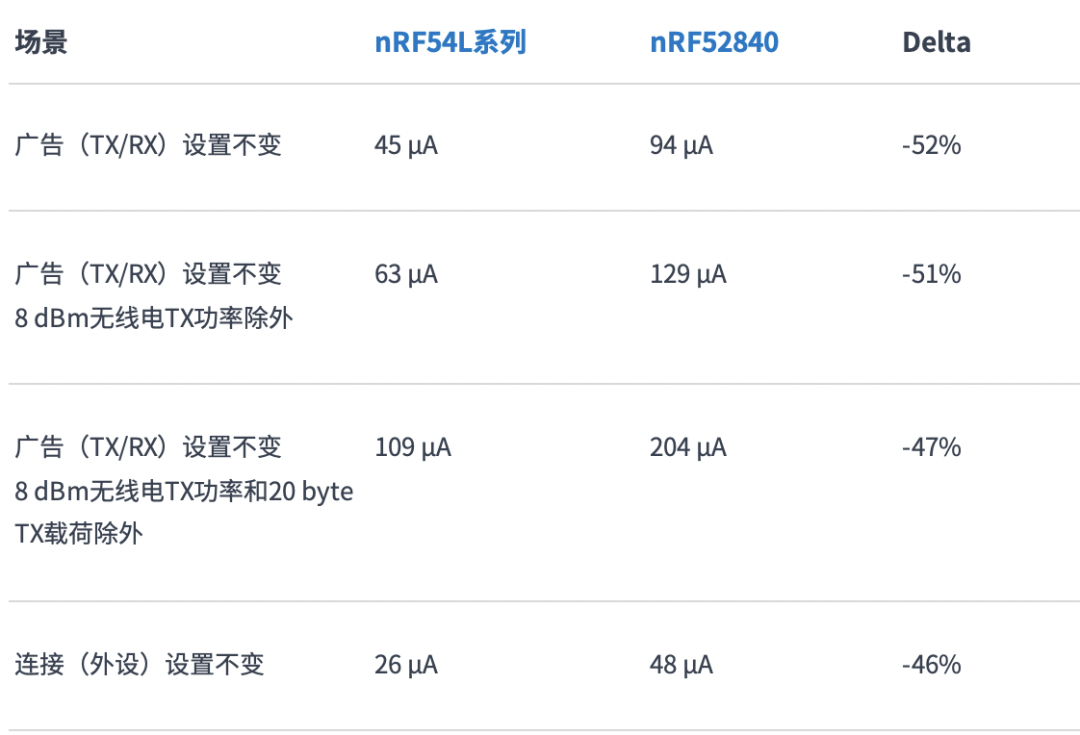

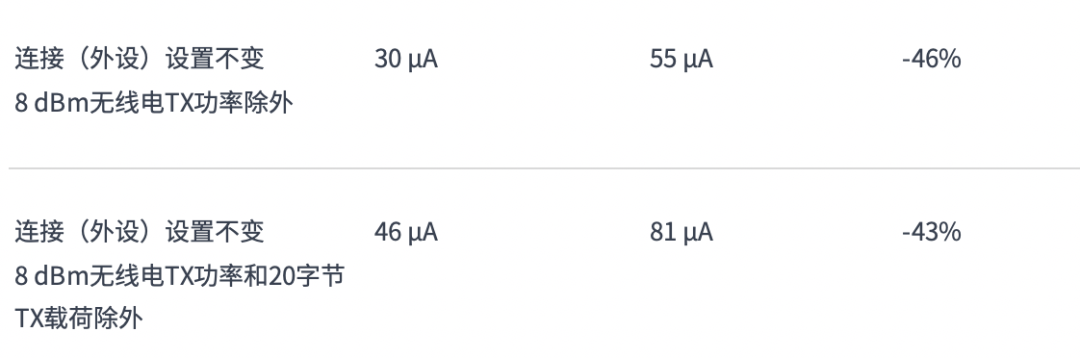

為了比較低功耗藍牙或Matter-over-Thread的功耗，我們建議使用Online Power Profiler for Bluetooth LE或 Online Power Profiler for Matter。打開同一剖析器的兩個瀏覽器窗口，在一個窗口中選擇 nRF54L15，在另一個窗口中選擇 nRF52840，設置所需的參數，然后直接比較電流消耗。對于低功耗藍牙，我們在下表中列出了一些示例場景。

這些低功耗藍牙場景表明，與 nRF52840相比，nRF54L系列的平均電流消耗大約減少了一半。無線電使用越多，改善就越多。

將nRF54L系列與nPM系列PMIC配對使用

對于某些設計，將 nRF54L 系列與 nPM 系列 PMIC配對使用，便可以通過PMIC 中集成的高效功率調節和省電功能（如運輸模式和休眠模式）進一步降低系統功耗。了解更多信息，請訪問我們的PMIC主頁。

下一步

下一步是獲取nRF54L15 DK，并使用Power Profiler Kit II等工具進行測量，這款工具是用于測量功耗的經濟型套件。對于低功耗藍牙，我們建議從nRF Connect SDK中包含的外設功耗剖析示例開始。

通過示例，可以測量低功耗藍牙協議棧用于通信時的功耗。應該會發現測量數據與估計結果接近，否則，請通過DevZone聯系技術支持人員。

如果您需要討論您正在構建的項目或正在考慮開始一個無線項目，請聯系利爾達。
