AnyWay的DH2000數字主機與WP4000變頻功率分析儀有什么主要區別？
1、WP4000變頻功率分析儀
WP4000變頻功率分析儀包括數字主機、功率單元及連接數字主機和功率單元的傳輸光纖。有時候，也將數字主機稱為功率分析儀，而將功率單元作為數字主機的附件。此處的對比當指數字主機部分。
WP4000數字主機包含：由x86架構微處理器管理的顯示器、操作按鍵及高速硬盤，由FPGA管理的高速FIFO存儲器、采樣時鐘發生器、同步采樣控制器及專用光纖通訊接口，由ARM架構管理的各類擴展通訊接口及狀態監視電路，及基于國產麒麟操作系統的應用軟件等。
圖1. WP4000變頻功率分析儀的數字主機
2、DH2000數字主機
DH2000數字主機去除了由x86架構微處理器管理的顯示器、操作按鍵及高速硬盤，以及麒麟操作系統和應用軟件。簡單講，去除了通用計算機部分，留下了專用電路組件。
用戶使用DH2000數字主機，需要自行配置上位機，需要根據提供的驅動程序及開發例程進行二次開發，根據需要自己編制測量或測控軟件。
DH2000數字主機開放了接口通訊協議，適合具備研發能力且需要特殊功能的研究院所使用。

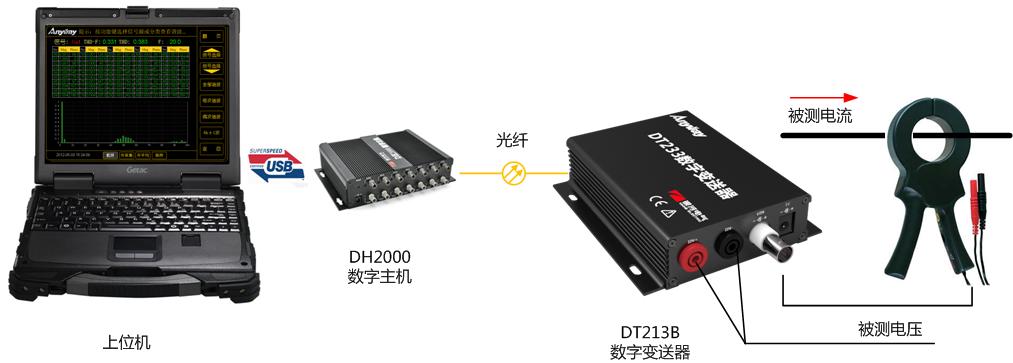

圖2. 由DH2000數字主機及DT數字變送器等構建的便攜式功率分析儀
