01 引言

數字音頻廣播（DAB）是繼AM和FM之后的第三代廣播系統，通過數字信號傳輸音頻內容，具有高音質、抗干擾能力強、頻譜利用率高等優點。DAB技術的核心在于其獨特的廣播架構和調制技術，這些技術使得DAB能夠提供接近CD質量的音頻和豐富的數據服務。

DAB在全球尤其是歐洲廣泛應用，中東地區也已推廣，世界各地都有常見的應用。特別是當今我國新能源汽車全面發展并逐步開始進軍海外市場，出口需求的不斷增大也引起了車機DAB數字廣播性能測試的熱潮。

本文拋磚引玉對DAB的整體架構和相關技術關鍵詞做一些索引介紹，并采用RedwoodComm的RWC2010C來進行各個部分參數設置以做例證。由于水平有限，難免有錯，懇請讀者批評指正。

02 DAB廣播架構

DAB廣播架構主要由以下幾個關鍵部分組成：

2.1發射端（Transmitter）：

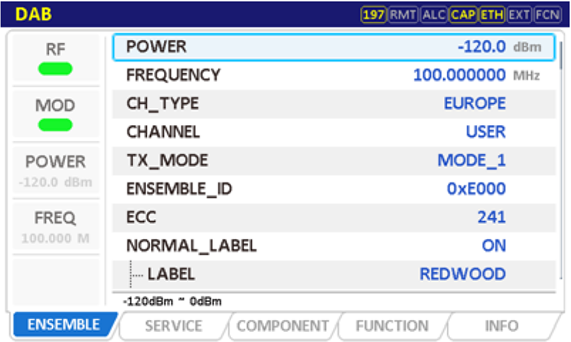

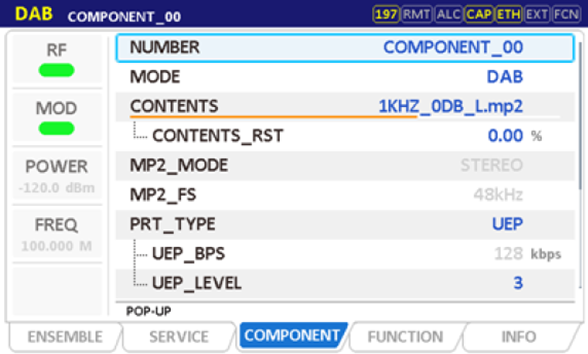

編碼器（Encoder）：將音頻信號轉換為數字格式，通常使用MPEG-1 Audio Layer II（MP2）編碼，而DAB+則使用更高效的HE-AAC（高級音頻編碼）。RWC2010C 信號發生器支持多種音頻編碼格式，包括MP2和HE-AAC，能夠模擬真實的廣播環境。

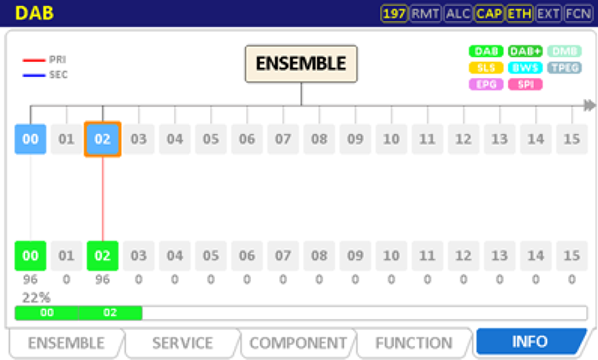

復用器（Multiplexer）：將多個音頻流和數據服務復用到一個傳輸流中，形成一個“多路復用”（Ensemble）。RWC2010C內置的Ensemble Multiplexer支持多達64個用于DAB的服務組件。

調制器（Modulator）：將復用后的數據流調制到射頻（RF）載波上，采用正交頻分復用（OFDM）技術。RWC2010C支持OFDM調制技術，能夠模擬DAB信號的傳輸過程。

發射天線（Antenna）：將調制后的信號發送到空中。

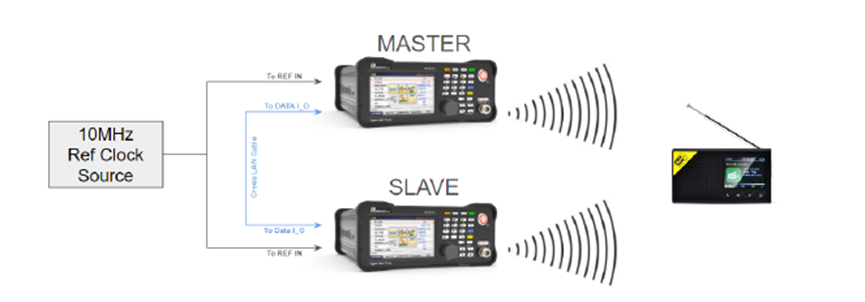

2.2傳輸鏈路（Transmission Link）：DAB信號通過無線廣播的方式傳輸，支持多種頻率范圍，通常在174~240MHz之間。采用單頻網（SFN）技術，允許多個發射站在同一頻道同步廣播，有效節約頻譜資源。使用多臺RWC2010C可有效地進行SFN測試。

一些典型的關鍵詞如下：

接收端（Receiver）：接收DAB信號的設備。

天線（Antenna）：接收空中傳輸?shù)腄AB信號。

解調器（Demodulator）：將接收到的RF信號解調為數字數據流。

解復用器（Demultiplexer）：將復用的數據流分離成單獨的音頻流和服務。

解碼器（Decoder）：將數字音頻信號解碼為音頻信號。

用戶界面（User Interface）：提供音頻播放和數據服務的交互界面。

03OFDM調制技術

OFDM（正交頻分復用）是DAB廣播的核心調制技術，它通過將頻譜劃分為多個正交子載波，并在這些子載波上同時傳輸數據，從而實現高效的數據傳輸。OFDM技術的關鍵特點包括：

頻譜效率：通過將頻譜劃分為多個子載波，OFDM顯著提高了頻譜利用率。

抗干擾能力：由于數據分散在多個子載波上，OFDM對多徑干擾和頻率選擇性衰落具有很強的抵抗力。

靈活性：OFDM可以根據不同的信道條件動態調整子載波的調制方式，從而優化傳輸性能。

04DAB+技術升級

DAB+是DAB的增強版，核心升級包括采用高效HE-AAC v2音頻編碼（MPEG-4 AAC+），相較DAB的MP2編碼壓縮效率提升約3倍，相同音質下碼率降低三分之二，顯著提升頻譜利用率，使單頻道容納電臺數量增加2-3倍。其繼承DAB抗干擾、CD級音質特性，同時優化信號處理，支持更高音質傳輸及附加數據服務（如文本、圖片）。

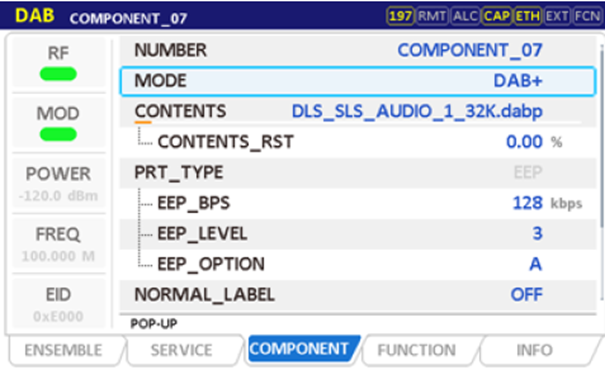

RWC2010C信號發生器支持DAB+技術，能夠生成高質量的DAB+信號，幫助研發人員評估DAB+系統的性能。

05專業測試方案簡介

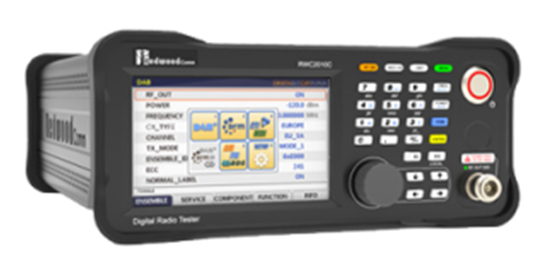

DAB廣播技術通過其獨特的廣播架構和OFDM調制技術，實現了高音質、抗干擾和頻譜效率的顯著提升。DAB+技術的升級進一步提升了音頻質量和頻譜效率。RedwoodComm的RWC2010C 信號發生器為DAB設備的研發和測試提供了強大的支持，具備多路復用器組件、ETI/MDI文件播放器功能、模擬AM/FM和RDS測試功能以及音頻分析器等強大功能。這些功能使得RWC2010C成為DAB研發和測試中的理想選擇。并且，2010C還可以平滑升級DRM或CDR等其他數字廣播標準。

06RWC2010C的典型功能介紹

支持 DAB, DAB+, DMB, DRM30, DRM+, AM, FM和RDS系統；

支持多路復用器自主編輯廣播內容，對廣播發生具備完全可控的參數設置；

支持BWS、TPEG、EWS、EPG、SLS等多種數據服務；

支持ETI和MDI文件播放器功能，并可免費提供多種測試所需碼流；

支持AM/FM無線電測試功能與完全可編輯的RDS測試功能；

模塊化設計，用戶可根據所需自行選擇儀器配置；

具備功率放大器選件RWC9500B，滿足最大輸入功率測試要求。
