AI數據分析儀設計原理圖：RapidIO信號接入 平板AI數據分析儀
1、概述
本儀器是一款面向工業控制、新能源、震動測量等業務開發的平板AI數據分析儀。基于Jetson Orin Nano（AI邊緣計算）、實現RapidIO接口數據接入，進行AI分析。RapidIO支持低延時、高帶寬數據輸入。
圖1產品外觀參考
2、原理框圖

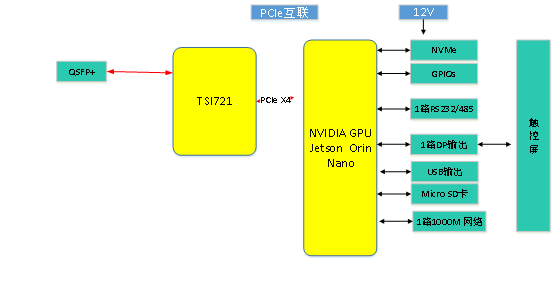

圖2 原理框圖
3、技術指標
| 主處理器 | |
| AI性能 | 67 TOPS |
| GPU | 搭載 32 個 Tensor Core 的 1024 核 NVIDIA Ampere 架構 GPU |
| GPU最大頻率 | 1020MHz |
| CPU |
6 核 Arm?Cortex?A78AE v8.2 64 位 CPU 1.5MB L2 + 4MB L3 |
| CPU最大頻率 | 1.7 GHz |
| DDR | 8GB 128 位 LPDDR5 102 GB/s |
| EMMC | |
| 硬盤 | M.2接口 2TB固態硬盤 |
| USB | |
| RS232 | |
| Wifi | |
| 觸摸顯示 | |
| RapidIO | |
| 協議版本 | 支持串行RapidIO Gen 1，Gen 2 |
| 鏈路速度 | 1.25， 2.5， 3.125， 5.0 和 6.25Gbps |
| 鏈接配置 | 支持x1， x2， 和 x4 |
| 工作方式 | 最高16 倍的時間同步的同步全雙工支持 |
| 數據捕獲 |
無損的100% 線速數據捕獲； 支持震動，電力信號的4路RapidIO方式接入 |
| 軟件功能 | 實時分析， 過濾和觸發 |
| 物理性能 | |
| 幾何尺寸 | 加固平板設計 |
| 工作溫度范圍 | IP54防護，支持-20℃-60℃寬溫工作 |
| 重量 | |
| 電池工作 | |
北京太速科技
