什么是微電阻率測井儀測量電路呢？簡單來說，該電路通過精密的電流注入和動態反饋控制實現電流聚焦，使測量電流垂直射入井壁薄層，再通過高精度電參數測量，最終獲取反映地層沖洗帶流體性質和巖石孔隙結構的關鍵參數——微電阻率（R??），服務于油氣勘探開發的儲層精細評價。

1.核心原理
微電阻率測井儀測量電路的核心在于精密電流控制與動態聚焦。它利用一個高穩定恒流源向主電極注入測量電流（I?）。同時，通過獨立的可調恒流源向環繞主電極的屏蔽電極注入屏蔽電流（I?）。電路的關鍵在于一個實時閉環反饋系統：它持續監測靠近主電極的監控電極之間的電位差，并據此動態調整屏蔽電流（I?），迫使主電流（I?）垂直聚焦成束狀徑向流入井壁附近地層，極大減少電流沿井眼的縱向分流。在此穩定聚焦?fàn)顟B(tài)下，高精度測量主電極相對參考電極的電壓（V?）和主電流（I?），最終根據地層電阻率公式（R?? = K * V?/I?，K為儀器常數）計算出目標電阻率。

2.主要應用
該電路設計的直接應用是精確測量井壁附近極薄層（幾英寸范圍）沖洗帶（Flushed Zone）的地層電阻率（R??）。這主要用于：

識別油氣層：提供侵入特征分析，與深探測電阻率結合判斷油氣水層。

評價儲層特性：計算地層含水飽和度（S??），是儲層評價的關鍵參數。

薄層識別與劃分：憑借其高縱向分辨率（可達2.5厘米），精細刻畫薄互層、紋層等復雜地層結構。

地質導向與井眼成像：提供高分辨率井壁電阻率圖像，用于地質特征識別、裂縫檢測和水平井實時導向。

泥漿濾液侵入分析：評估鉆井液濾液侵入地層的深度和程度。

3.代表廠家型號

青島智騰微電子有限公司2002年起服務于國內各類測井鉆井儀器，共開發各類高溫集成電路模塊及傳感器產品260余種。完成了200℃ 高分辨率側向成套電路、200℃陣列側向成套電路、200℃雙發五收聲波成套電路以及200℃陣列感應成套電路等重點難點項目的研制攻關。在電阻率測井儀測量電路模塊方面，青島智騰自行研制了LH70和LH75兩款型號。

青島智騰電阻率測井儀測量電路模塊

LH70 電阻率測井儀測量電路模塊，電源電壓 VS：±12V，實現泥漿電阻率測井中的恒流驅動，地層電阻率信號放大濾波等功能。

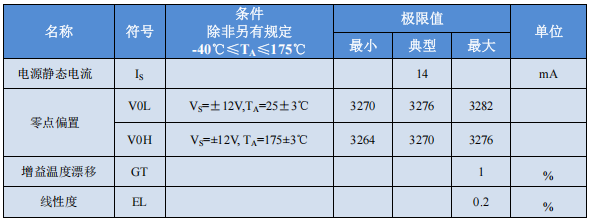

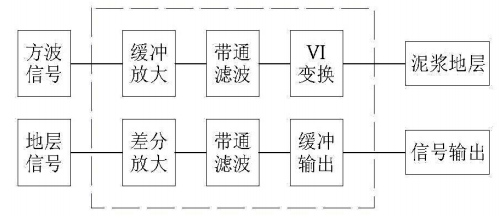

LH70電阻率測井儀測量電路模塊功能框圖LH70電阻率測井儀測量電路模塊參數

LH75 電阻率測井儀測量電路模塊，電源電壓 VS：±15V，適用于電阻率測量?jī)x器，對電阻率測量進行相應的信號調理工作。

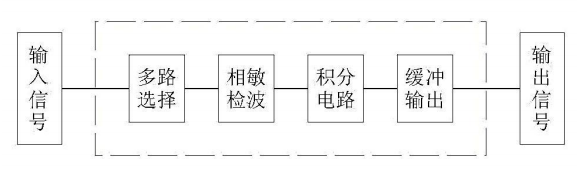

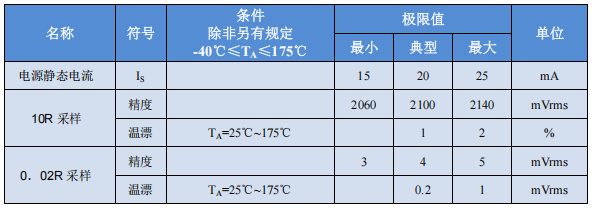

LH75電阻率測井儀測量電路模塊功能框圖LH75電阻率測井儀測量電路模塊參數

這兩款電阻率測井儀測量電路模塊都具有體積小，可靠性佳，耐溫高等特點，采用厚膜工藝制作，可以在175℃的環境下長期可靠地工作。
